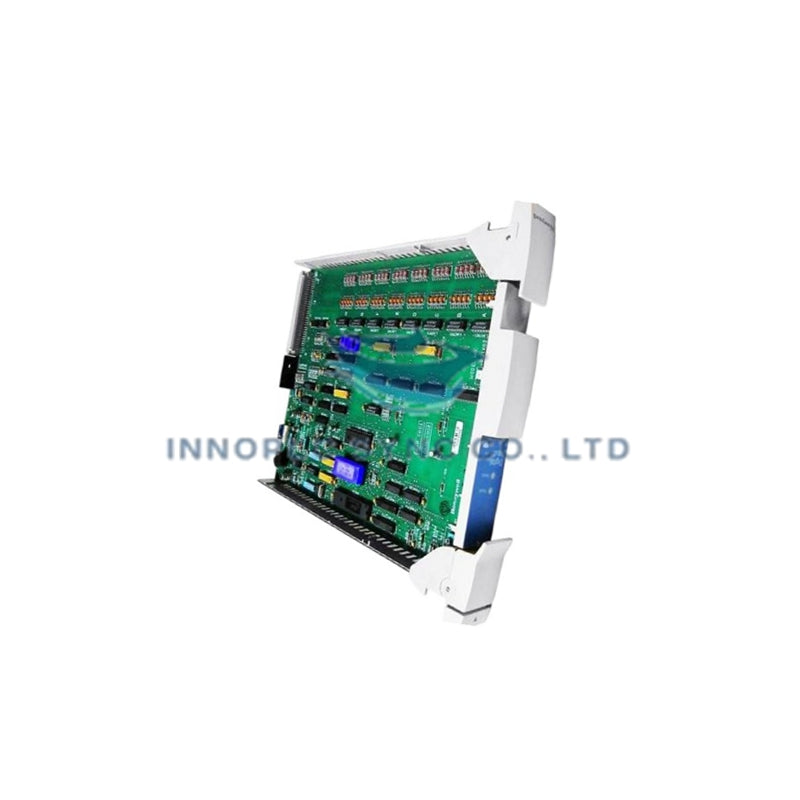

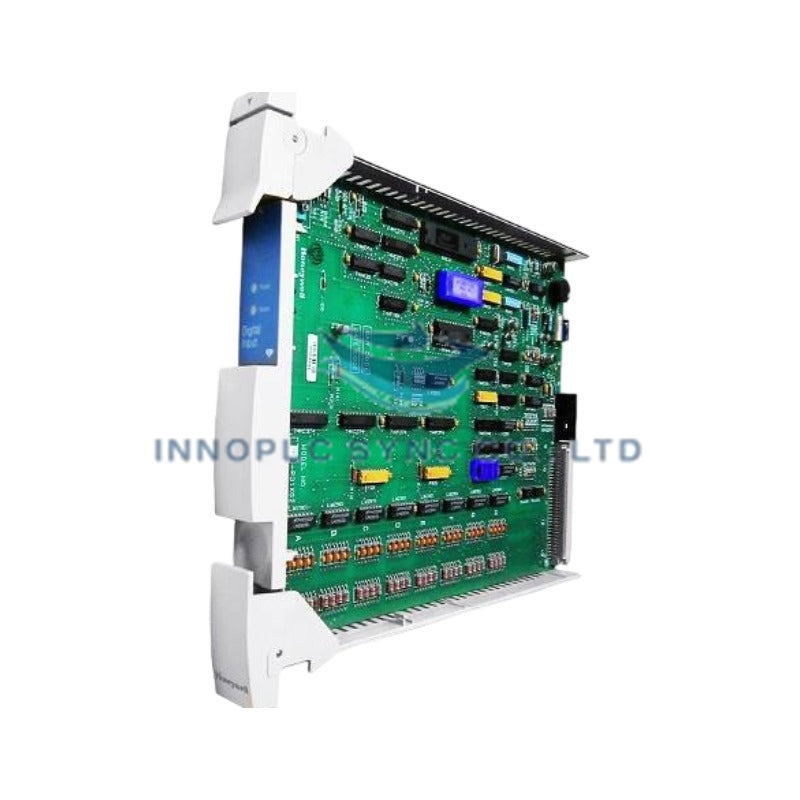

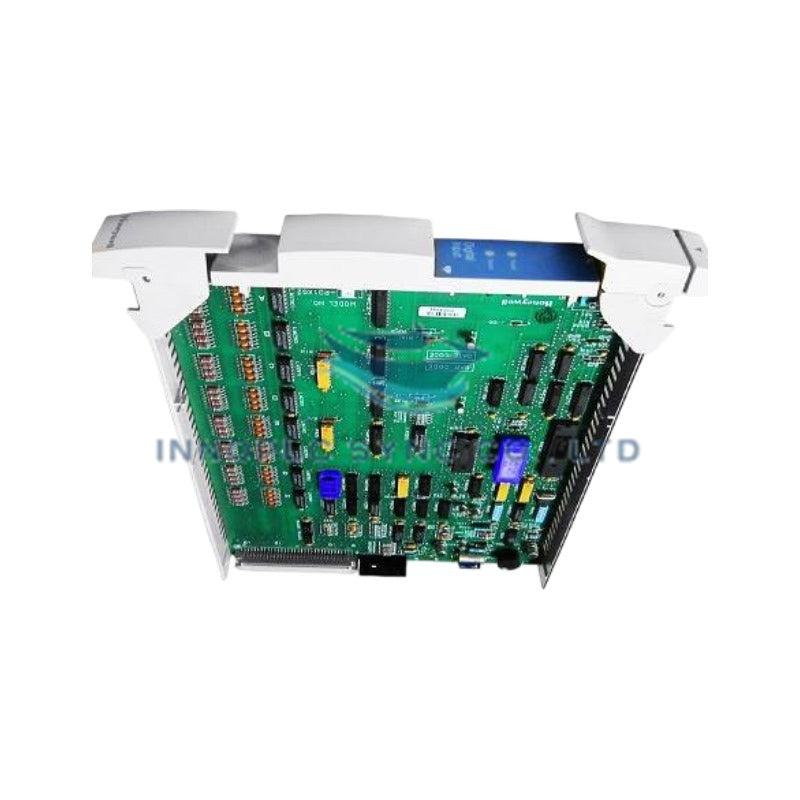

Procesador de entrada digital Honeywell 51304485-150 MC-PDIX02
Configurado para la adquisición de señales discretas de 32 canales en las arquitecturas Honeywell TDC 3000 y Experion Process Knowledge System (PKS) Process Manager, el Honeywell 51304485-150 (MC-PDIX02, procesador de entradas digitales) proporciona ejecución física y eléctrica directa. Convierte las señales entrantes de cierre de contactos y estados de tensión de los interruptores de límite e interbloqueos de campo en palabras de estado digitales a través del backplane del chasis.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 51304485-150 (MC-PDIX02) |
| Marca | Honeywell |
| Origen | Estados Unidos |
| Peso | Peso estándar del módulo (peso de envío: 2 kg) |
| Dimensiones | Módulo de ranura de E/S Process Manager estándar |
| Temperatura de funcionamiento | 0 a +60 °C (+32 a +140 °F) |
| Consumo de energía | Bus lógico del backplane alimentado mediante el bastidor de tarjetas |
| Canales de entrada | 32 canales de entrada digital discreta |
| Recubrimiento conformado | Estándar (resistente a la humedad y a gases químicos corrosivos) |
| Conformidad | Conforme con la normativa CE |
| Tipo de señal | Monitoreo de tensión digital discreta ENCENDIDO/APAGADO o de contacto seco |
Aislamiento entre canales y acondicionamiento de señales de proceso
Diseñado para funcionar en entornos industriales de procesos exigentes, el conjunto de la placa de circuito impreso cuenta con un recubrimiento conformado aplicado en fábrica para resistir gases atmosféricos corrosivos y una humedad relativa elevada. El módulo incorpora aislamiento de alta densidad entre canales y barreras ópticas hacia el backplane, lo que evita que los transitorios de las líneas de campo de alta tensión contaminen la electrónica del bus interno. Las etapas de aislamiento óptico preservan la integridad de la señal para las tarjetas de interfaz de protocolo de lazo HART de 4-20 mA y los canales analógicos de bajo nivel que comparten el mismo conjunto de backplane del armario.
Preguntas frecuentes
P: ¿Cómo mejora el recubrimiento conformado del 51304485-150 la vida útil del hardware?
R: La capa protectora de polímero cubre por completo los componentes y las pistas del circuito, protegiendo la electrónica de la placa contra la oxidación, la corrosión causada por gases químicos y los cortocircuitos por humedad en entornos hostiles de clase G3.
P: ¿Qué impacto tiene el ruido del cableado de campo en la lógica del backplane del MC-PDIX02?
R: Las barreras de aislamiento óptico entre los canales de entrada y las redes lógicas del backplane atenúan los picos de tensión de modo común y el ruido eléctrico, aislando los buses internos del bastidor de tarjetas de las interferencias del lado de campo.
Directrices de instalación en campo
- Desconecte la alimentación del bastidor de E/S o verifique las reglas de intercambio en caliente del sistema antes de retirar o insertar el módulo MC-PDIX02.
- Alinee los bordes de la tarjeta del módulo con los rieles guía designados del bastidor de tarjetas de E/S.
- Deslice firmemente el conjunto hacia dentro hasta que el conector de borde trasero quede completamente asentado en el zócalo del backplane; después, accione los clips de retención.
- Conecte los contactos de entrada de campo al conjunto de terminación de campo correspondiente mediante cables de par trenzado con hilos de drenaje.
- Conecte todos los blindajes de los cables a una barra colectora de puesta a tierra específica para evitar que los bucles de tierra afecten los umbrales de estado de las entradas digitales.
