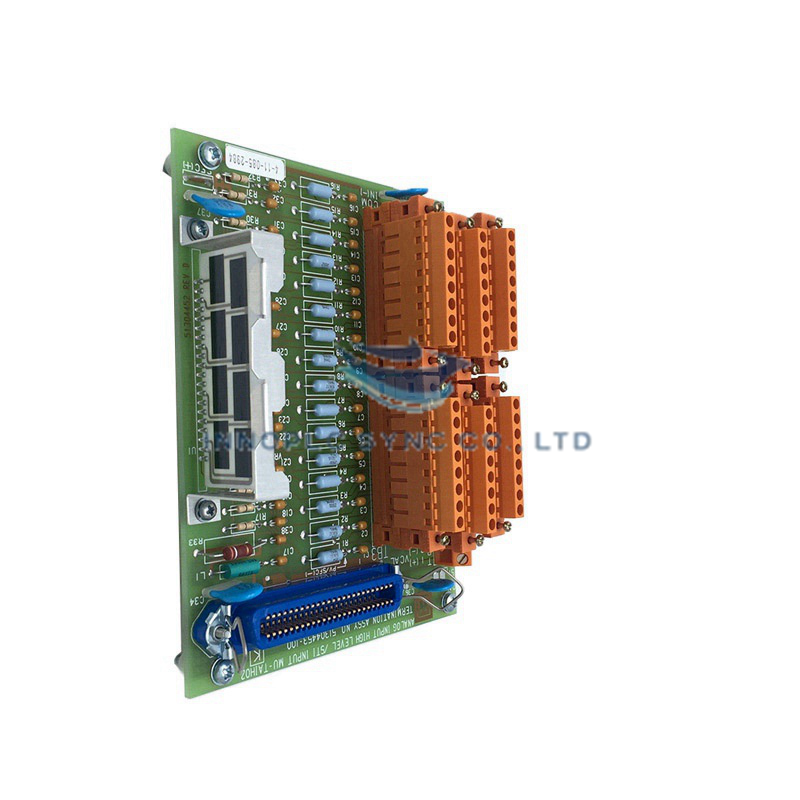

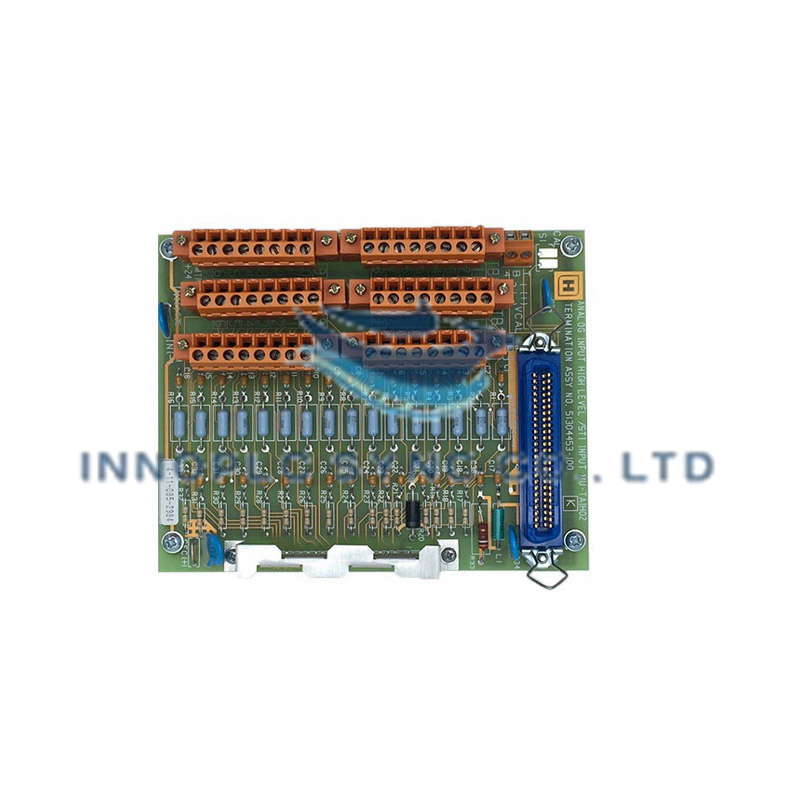

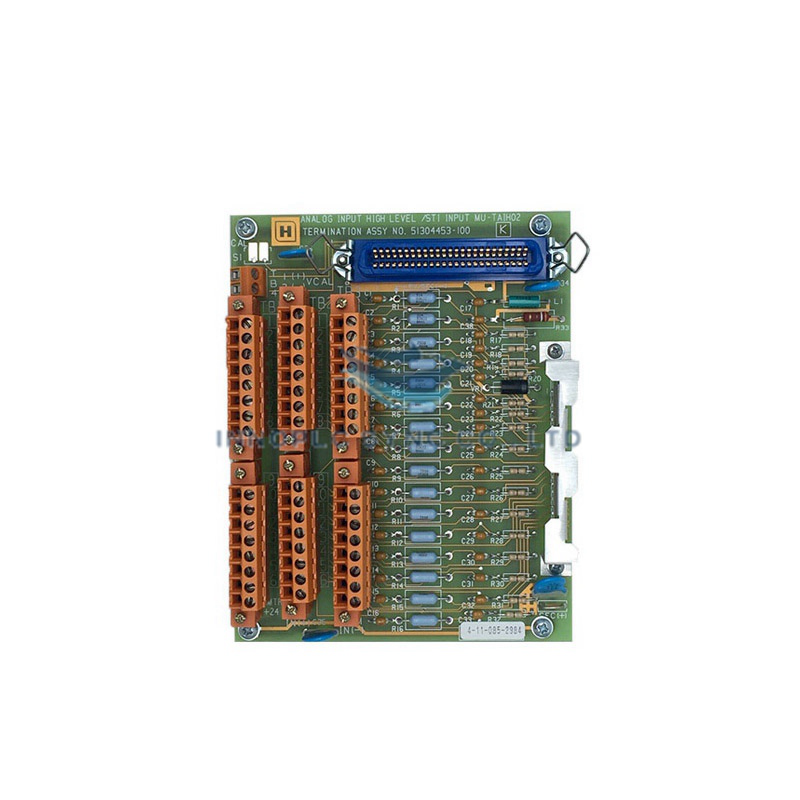

Módulo de entrada analógica Honeywell 51304453-150
El Honeywell 51304453-150, también catalogado como el módulo de entrada analógica 51304453-150, funciona como un componente de hardware específico para la conversión de señales analógicas de alto nivel y el procesamiento de la interfaz de transmisor inteligente (STI) en racks de control de procesos Honeywell TDC 3000 y Experion Process Knowledge System (PKS). Procesa variables de proceso de alto nivel y digitaliza los lazos de corriente y tensión entrantes para su ejecución directa en el controlador mediante un conjunto de terminales de compresión integrado.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 51304453-150 |
| Marca | Honeywell |
| Origen | Estados Unidos |
| Peso | 1 kg (2.2 lbs) |
| Dimensiones | Módulo de ranura de E/S estándar para Process Manager |
| Temperatura de funcionamiento | 0 a +60 deg C (+32 to +140 deg F) |
| Consumo de energía | Bus lógico del backplane alimentado a través del bastidor de tarjetas |
| Tipo de módulo | Entrada analógica de alto nivel / interfaz de transmisor inteligente (STI) |
| Tipo de terminal | Bloque de terminales de compresión integrado |
| Peso de envío | 3 kg (6.6 lbs) |
| Conformidad CE | N/A |
Protocolo de lazo HART de 4-20 mA y aislamiento entre canales
Diseñado para mantener la pureza de la señal en armarios de control densamente ocupados, el módulo incorpora un aislamiento robusto entre canales y supresión de transitorios de modo común para proteger las etapas de conversión analógica-digital frente a las diferencias de potencial de tierra del campo. El hardware se conecta de forma nativa con transmisores inteligentes y admite comunicaciones digitales junto con señales del protocolo de lazo HART de 4-20 mA. El procesamiento de compensación de unión fría (CJC) de precisión y el filtrado RC activo atenúan el ruido de línea en frecuencias industriales, preservando la exactitud de las mediciones de las variables críticas de los lazos.
Preguntas frecuentes
P: ¿Cómo se terminan las conexiones del cableado de campo en el módulo 51304453-150?
R: Los conductores de campo se conectan directamente al módulo mediante un bloque de terminales de compresión integrado, lo que elimina la necesidad de conjuntos externos de terminales de tornillo.
P: ¿El módulo protege la lógica interna del sistema frente al ruido eléctrico del lado de campo?
R: Las barreras de aislamiento galvánico y óptico de alta densidad entre canales impiden que los picos de tensión de modo común y las corrientes de bucle de tierra se propaguen al bus central del backplane.
Directrices de instalación en campo
- Apague las fuentes de alimentación del rack o siga las directrices de inserción en caliente de Honeywell antes de instalar o retirar el módulo 51304453-150.
- Alinee los bordes de la placa con los rieles guía de tarjetas de la ranura de destino en el rack del bastidor de tarjetas de E/S.
- Introduzca firmemente el conjunto hasta que el conector del borde posterior encaje por completo en el zócalo del backplane y, a continuación, apriete los tornillos de bloqueo mecánico.
- Pele los extremos de los conductores de campo y fíjelos en el bloque de terminales de compresión, asegurando la polaridad correcta para los lazos de 2 hilos y los lazos autoalimentados.
- Conecte los hilos de drenaje de la pantalla del cable a una única barra de bus de tierra del armario para eliminar la distorsión de la señal de baja frecuencia.
