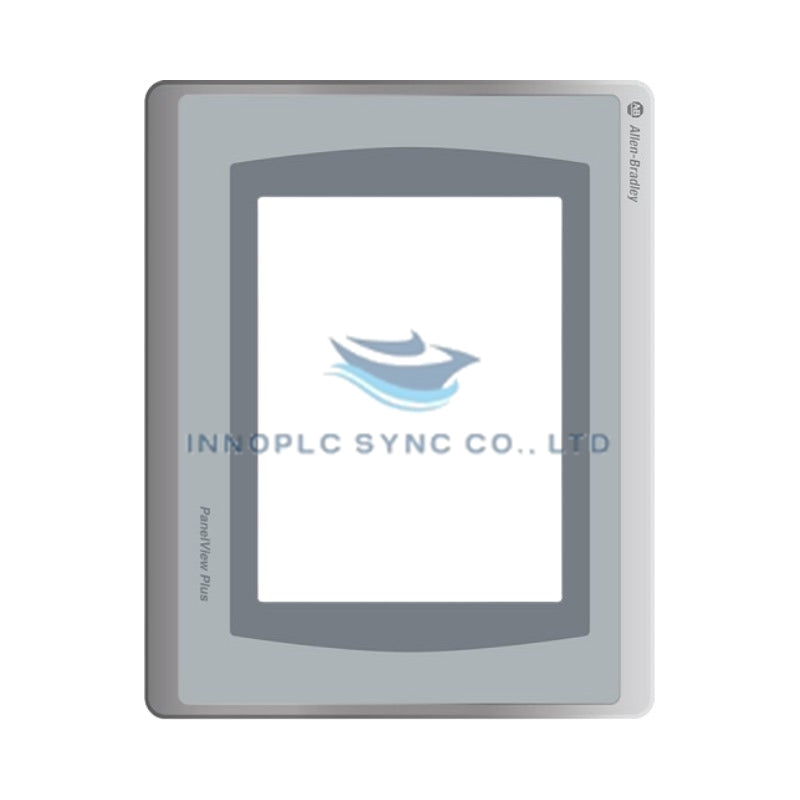

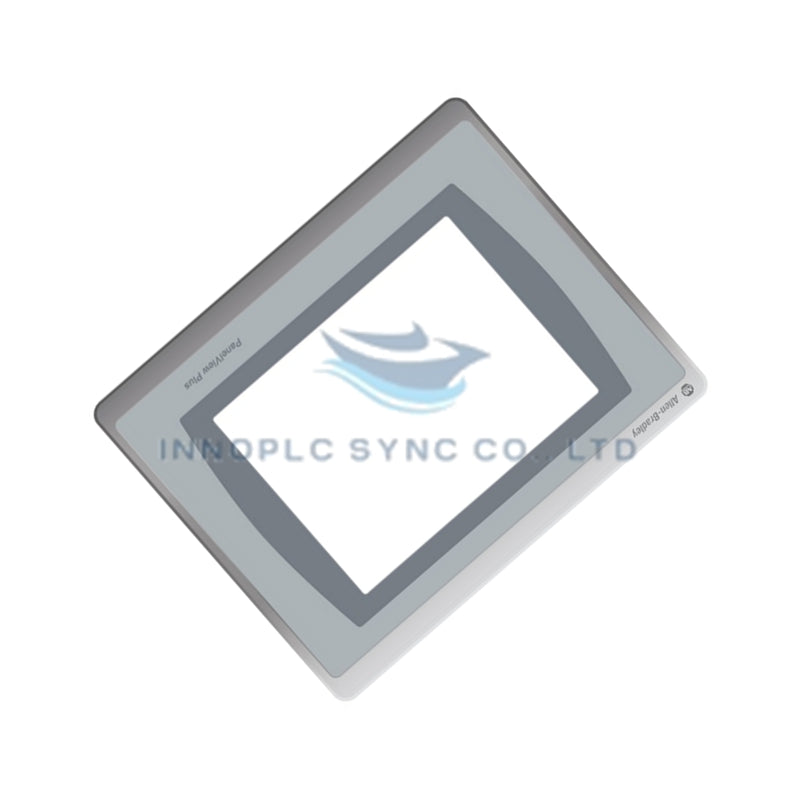

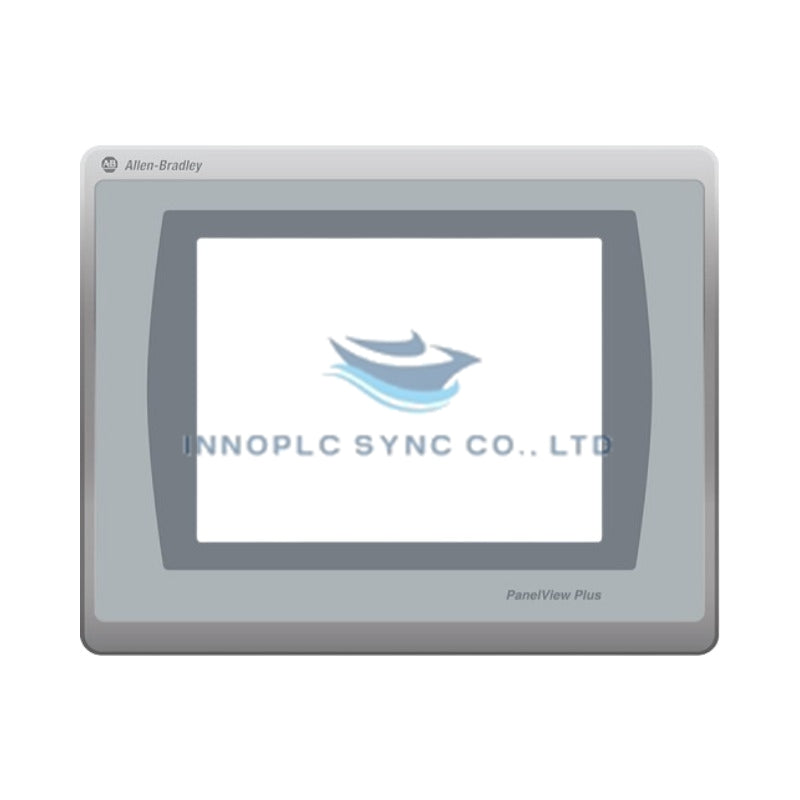

Terminal gráfico PanelView Plus 7 Allen-Bradley 2711P-T7C22D9P
Configurado para la interacción del operador a alta velocidad y la visualización del estado en tiempo real en redes Ethernet industriales, el Allen-Bradley 2711P-T7C22D9P (terminal 2711P-T7C22D9P PanelView Plus 7 Performance) proporciona ejecución física/eléctrica directa.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2711P-T7C22D9P |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 1.2 kg (2.65 lb) |
| Dimensiones | 170 x 212 x 69.6 mm (6.69 x 8.35 x 2.74 in) |
| Temperatura de funcionamiento | 0 a 55 °C (32 a 131 °F) |
| Consumo de energía | 50 W máx. (2.1 A a 24 VCC) |
| Voltaje de entrada | 18 a 30 VCC (24 VCC nominales) |
| Compatibilidad de la fuente de alimentación | Fuentes de alimentación SELV y PELV de 24 VCC |
| Tamaño y tipo de pantalla | Pantalla táctil TFT en color de 6.5 pulg. |
| Área de visualización | 13.2 x 9.9 cm (5.2 x 3.9 pulg.) |
| Resolución de pantalla | VGA de 640 x 480 (relación de aspecto 4:3) |
| Profundidad de color | Gráficos en color de 18 bits |
| Tipo de montaje | Montaje en panel |
Redes deterministas EtherNet/IP y sincronización del firmware
La interfaz 2711P-T7C22D9P aprovecha dos puertos Ethernet compatibles con topologías Device Level Ring (DLR) para optimizar la velocidad de comunicación del bus del plano posterior y el acceso directo a los datos del controlador. La ejecución de objetos en tiempo real se realiza mediante una actualización de pantalla de alta frecuencia, impulsada por la compatibilidad del firmware con las aplicaciones de tiempo de ejecución del entorno Studio 5000, lo que evita el retraso del almacenamiento en búfer de los fotogramas durante alarmas intensivas del proceso o el muestreo de tags de alta frecuencia.
Preguntas frecuentes
P: ¿Qué configuraciones de fuente de alimentación admite el terminal 2711P-T7C22D9P?
R: El terminal acepta un rango de entrada de 18 a 30 VCC (24 VCC nominales) y admite fuentes de alimentación de muy baja tensión de seguridad (SELV) o de muy baja tensión de protección (PELV).
P: ¿El 2711P-T7C22D9P admite la entrada mediante teclado físico además de la entrada táctil?
R: No. La unidad utiliza una pantalla táctil diagonal de 6.5 pulgadas para modificar parámetros y navegar por la pantalla, sin teclas de función mecánicas dedicadas.
P: ¿Cuál es la potencia máxima nominal para los cálculos de carga térmica del gabinete?
R: El terminal consume hasta 50 W como máximo (2.1 A a 24 VCC).
Directrices para la instalación en campo
- Realice la abertura de montaje en el panel de acuerdo con las dimensiones de la plantilla del gabinete y asegúrese de dejar espacio suficiente para la ventilación y las conexiones de los cables traseros.
- Verifique que la junta de sellado perimetral esté correctamente asentada en la ranura del bisel para mantener el grado de protección contra la entrada NEMA/IP antes de insertar la unidad en la abertura del panel.
- Deslice el terminal en la abertura y fíjelo de manera uniforme con las palancas de montaje suministradas; apriete los tornillos al par especificado para evitar que el bisel se deforme.
- Pase el cableado de alimentación de 24 VCC por conductos exclusivos y verifique la polaridad correcta en el conector de alimentación antes de energizar las fuentes SELV/PELV.
- Conecte el tornillo de tierra funcional del terminal a la barra de puesta a tierra del panel más cercana mediante un conductor de cobre corto y de baja impedancia.
