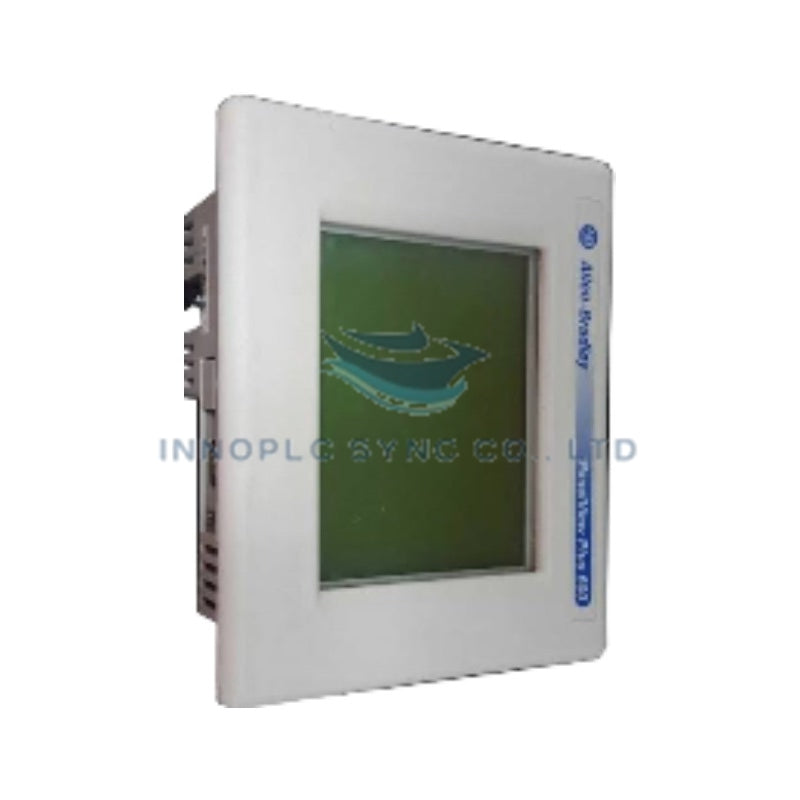

Terminales de operador HMI Allen-Bradley 2711P-T6M8D PanelView Plus 600
Configurado para la ejecución en tiempo real de interfaces hombre-máquina en redes de control industrial, el Allen-Bradley 2711P-T6M8D (terminal 2711P PanelView Plus 600) proporciona ejecución física/eléctrica directa. Gestiona la visualización gráfica y la entrada de control mediante una pantalla táctil monocromática de 5,5 pulgadas, al tiempo que administra comunicaciones entre múltiples nodos mediante arquitecturas de red RS-232, Ethernet y DH+.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2711P-T6M8D |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0,43 kg (0,94 lb) |
| Dimensiones | Área de visualización de 112 x 84 mm |
| Temperatura de funcionamiento | De 0 grados C a +55 grados C (de 32 grados F a 131 grados F) |
| Consumo de energía | 18-30 VCC (24 VCC nominales) |
| Tamaño de la pantalla | 5,5 pulgadas monocromática (320 x 240 píxeles) |
| Mecanismo de entrada | Pantalla táctil |
| Memoria integrada | 5 MB (serie A) / 10 MB (serie B) |
| Protocolos de comunicación | RS-232, Ethernet (TCP/IP), DH+ (DF1) |
| Grado de protección | IP66, NEMA 4X, 12, 13 |
Redes deterministas Profinet / EtherNet/IP y de backplane
El terminal de panel Allen-Bradley 2711P-T6M8D utiliza un procesamiento de comunicaciones dedicado para gestionar el entramado determinista de datos en redes Ethernet, RS-232 y DH+ antiguas. El hardware interno optimiza la asignación de memoria en su arquitectura flash y su interfaz CompactFlash para mantener una baja latencia en las comunicaciones del backplane y la ejecución continua del firmware. El acceso directo a los registros de los archivos de datos del controlador minimiza las exigencias de la lógica de escalera, conserva el ancho de banda de la red y garantiza ciclos de actualización de pantalla de alta velocidad.
Preguntas frecuentes
P: ¿Qué rango de tensión de entrada se requiere para alimentar el terminal 2711P-T6M8D?
R: El terminal funciona con un rango de tensión de entrada de 18-30 VCC y una tensión de alimentación nominal de 24 VCC.
P: ¿Cómo se mantienen los datos del reloj en tiempo real cuando se desconecta la alimentación de la unidad?
R: Un reloj interno en tiempo real respaldado por batería mantiene la precisión de las marcas de tiempo dentro de +/-2 minutos al mes, con una vida útil mínima de la batería de 5 años a 25 grados C.
Directrices de instalación en campo
- Desconecte la alimentación primaria de 24 VCC antes de realizar las conexiones de cableado al bloque de terminales para proteger los componentes integrados sensibles.
- Verifique las dimensiones del recorte del panel y apriete uniformemente las abrazaderas de montaje para lograr un sellado IP66/NEMA 4X contra la humedad y las partículas.
- Mantenga separados los cables de comunicación RS-232, Ethernet y DH+ de las líneas de CA de alta tensión y del cableado de salida del variador de frecuencia, manteniendo una distancia mínima de 200 mm.
- Conecte a tierra el chasis de la carcasa del terminal y las pantallas de los cables a un punto común de la barra colectora para eliminar los bucles de tierra y las interferencias de ruido de la pantalla táctil.
