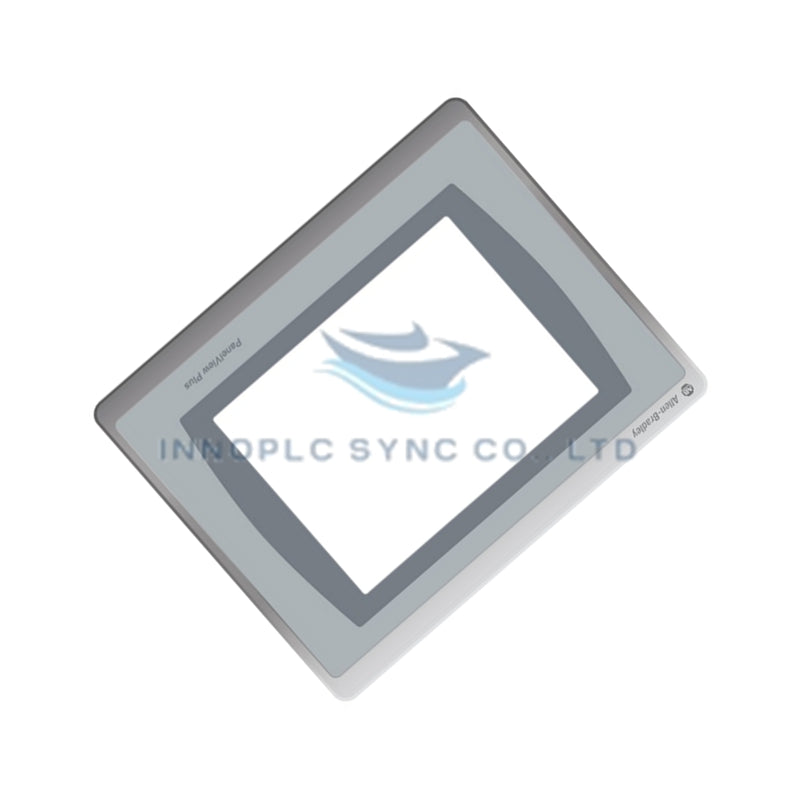

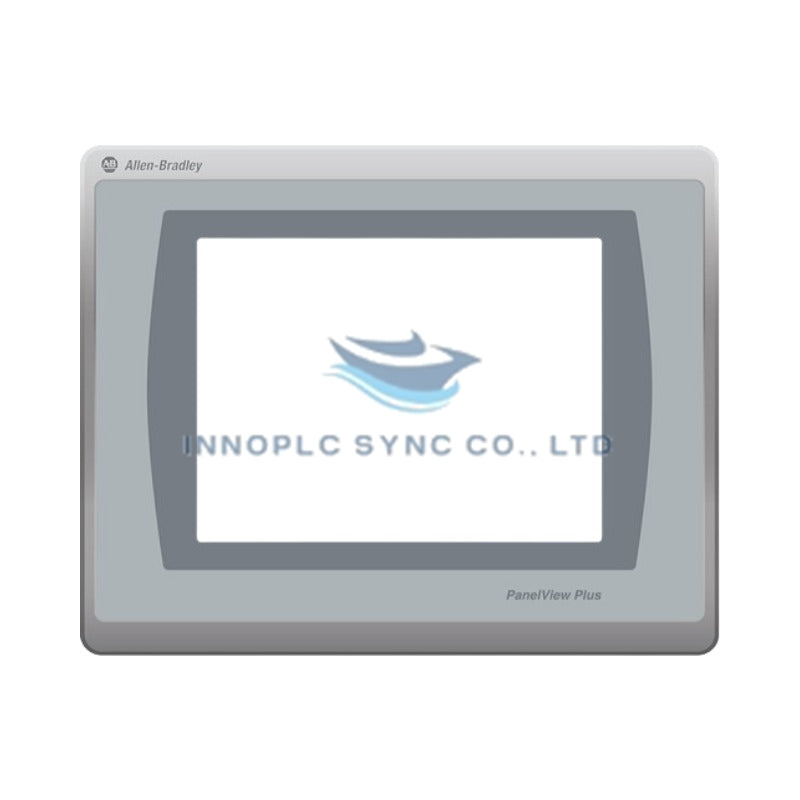

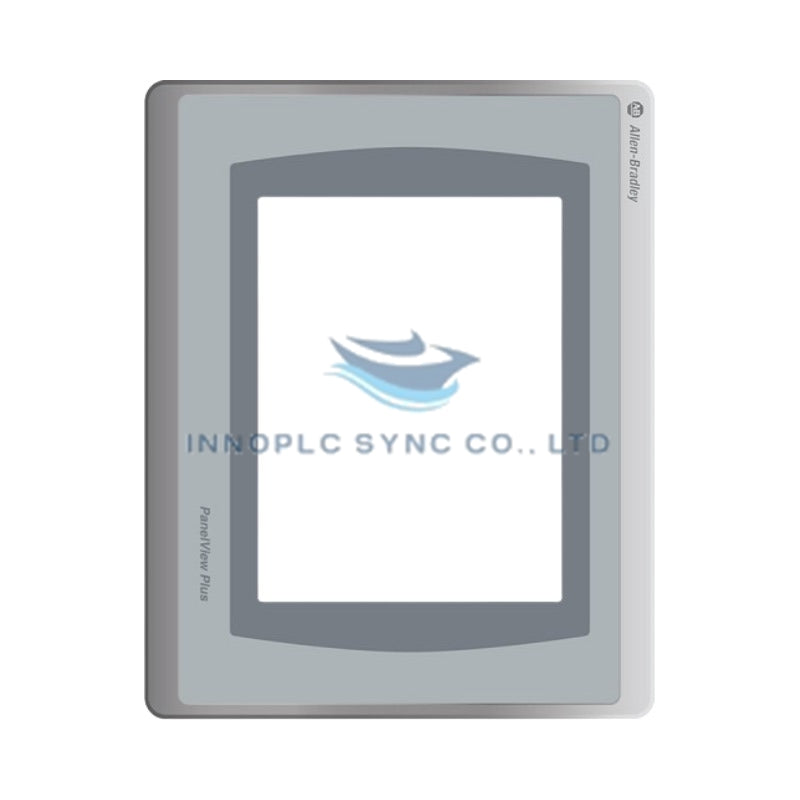

Terminal gráfico PanelView Plus 1000 Allen-Bradley 2711P-T10C15D1
El Allen-Bradley 2711P-T10C15D1, también catalogado como el terminal PanelView Plus 1000 2711P-T10C15D1, funciona como un componente de hardware dedicado para la supervisión de procesos en tiempo real y el control determinista de máquinas dentro de redes de automatización industrial ControlNet.
Desglose de sufijos y matriz de modelos
| Modelo de catálogo | Método de entrada | Tipo / tamaño de pantalla | Interfaz de comunicación | Rango de alimentación de entrada |
|---|---|---|---|---|
| 2711P-T10C15D1 | Pantalla táctil resistiva analógica | TFT en color de 10,4 pulg. | ControlNet (coaxial) | 18 a 32 VCC |
| 2711P-K10C15D1 | Teclado (teclas de función) | TFT en color de 10,4 pulg. | ControlNet (coaxial) | 18 a 32 VCC |
| 2711P-B10C15D1 | Combinación de teclado y pantalla táctil | TFT en color de 10,4 pulg. | ControlNet (coaxial) | 18 a 32 VCC |
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2711P-T10C15D1 |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 6,00 lb (2,72 kg) |
| Dimensiones | 406 x 279 x 203 mm (16 x 11 x 8 pulg.) |
| Temperatura de funcionamiento | 0 a 55 °C (32 a 131 °F) |
| Consumo de energía | 70 W máx. (2,9 A a 24 VCC) |
| Rango de tensión de entrada | 18 a 32 VCC (24 VCC nominales) |
| Tamaño y tipo de pantalla | TFT de matriz activa en color de 10,4 pulg. |
| Tipo de entrada | Pantalla táctil resistiva analógica |
| Memoria integrada | 64 MB de RAM / 64 MB de memoria flash |
| Puerto de comunicación | ControlNet (admite direccionamiento CIP programado y no programado) |
| Interfaz de cable | 1747-KFC15 / cable coaxial RG-6 |
| Retroiluminación reemplazable en campo | Número de catálogo 2711P-RL10C2 |
| Compatibilidad de series | Series A, B, C, D y F |
Sincronización determinista de red y velocidad del backplane
El 2711P-T10C15D1 aprovecha su interfaz de comunicación ControlNet integrada para ejecutar intercambios de etiquetas CIP programados y de alta velocidad directamente con controladores Logix, sin introducir latencia de memoria. La compatibilidad del firmware flash entre las revisiones antiguas de PanelView Plus garantiza una ejecución determinista de las actualizaciones gráficas, un almacenamiento en búfer preciso de las colas de alarmas y una interacción estable con el puerto de acceso a la red a través de rutas de cableado redundantes.
Preguntas frecuentes
P: ¿La retroiluminación de la pantalla del 2711P-T10C15D1 se puede reemplazar en campo?
R: Sí. La pantalla de 10,4 pulgadas utiliza un conjunto de retroiluminación CCFL reemplazable en campo, con número de catálogo 2711P-RL10C2.
P: ¿El 2711P-T10C15D1 puede conectarse a un cableado físico ControlNet redundante?
R: Sí. El terminal incluye dos puertos coaxiales ControlNet para admitir la redundancia del medio y rutas de red tolerantes a fallos.
P: ¿Qué parámetros de alimentación se requieren para operar este terminal gráfico?
R: El terminal requiere una fuente de alimentación de CC que suministre entre 18 y 32 VCC (24 VCC nominales), con un margen de corriente adecuado para una carga máxima de 70 W.
Directrices de instalación en campo
- Realice la abertura en el panel según las dimensiones estándar de la plantilla PanelView Plus de 10,4 pulgadas y elimine las rebabas afiladas antes de la instalación.
- Inspeccione la junta de sellado trasera para confirmar que esté correctamente asentada antes de insertar el terminal en la abertura del panel, a fin de conservar los grados de protección de sellado NEMA/IP.
- Apriete uniformemente los clips de montaje del panel siguiendo un patrón cruzado y las especificaciones de par recomendadas para evitar la deformación del bisel o la compresión de la pantalla.
- Dirija los cables coaxiales RG-6 ControlNet por conductos exclusivos de baja tensión, evitando radios de curvatura pronunciados o la proximidad a cables de alimentación de motores de alta potencia.
- Conecte directamente el terminal de tierra funcional (FE) a la barra central de tierra del panel mediante un conductor de cobre de unión corto y de calibre grueso.
