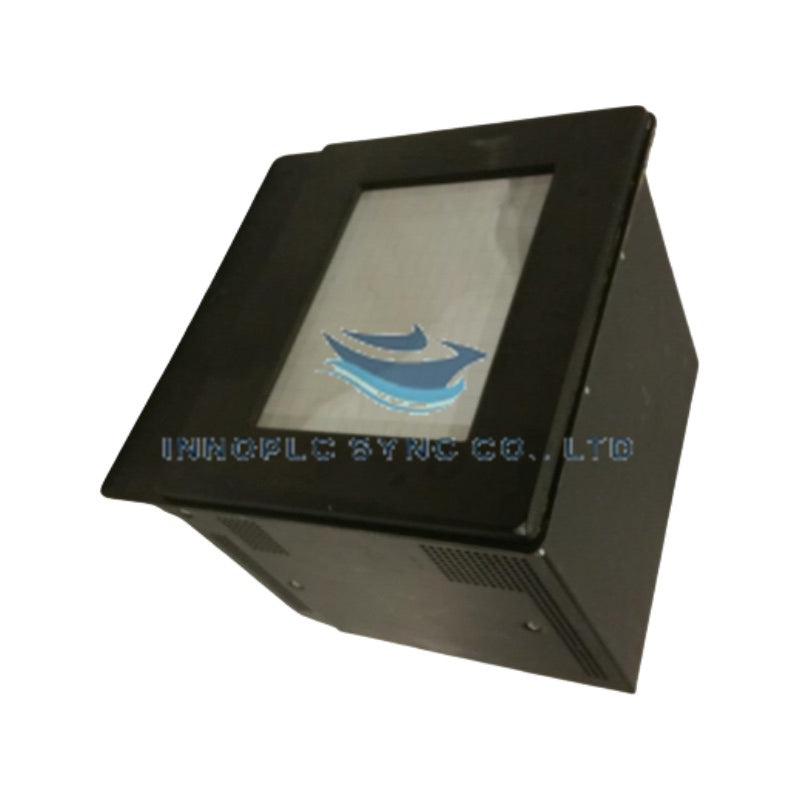

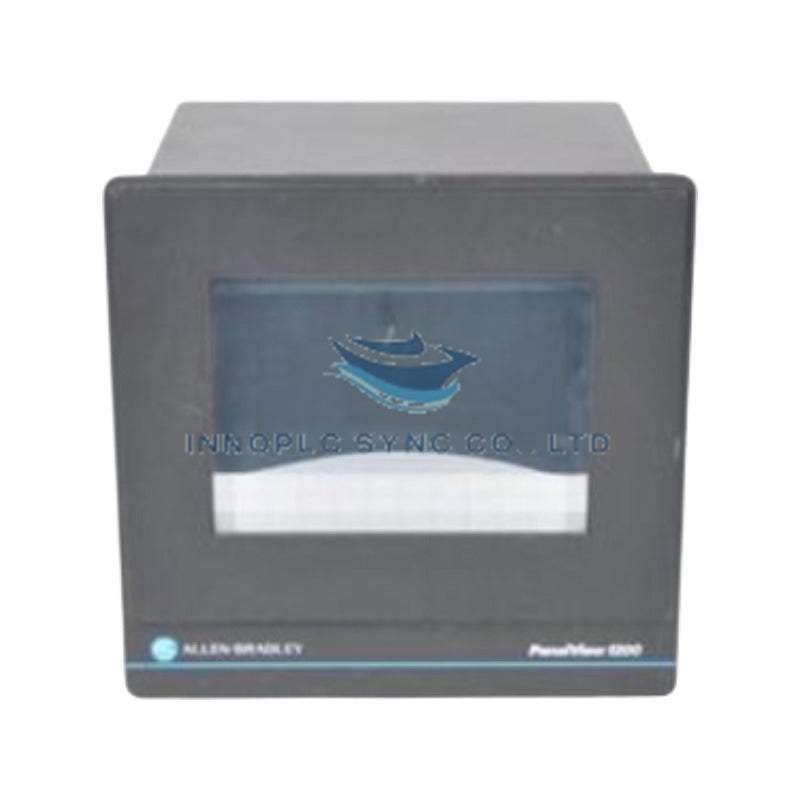

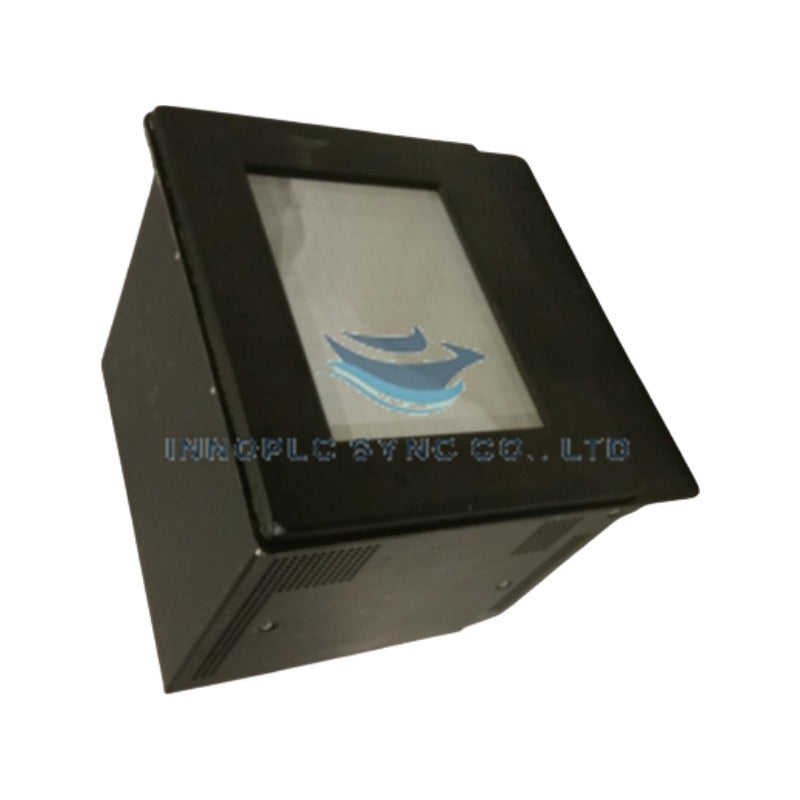

Interfaz de operador PanelView 1200 Allen-Bradley 2711-TA4
El Allen-Bradley 2711-TA4, también catalogado como la interfaz de operador PanelView 1200 2711-TA4, funciona como un componente de hardware dedicado a la visualización gráfica y al control por parte del operador en plataformas de automatización industrial.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2711-TA4 (serie PanelView 1200) |
| Marca | Allen-Bradley |
| Origen | Fabricación industrial estándar |
| Peso | 24.30 lb (11.02 kg) |
| Dimensiones | Formato estándar de carcasa PanelView 1200 con montaje mediante pernos |
| Temperatura de funcionamiento | De 0 °C a 50 °C |
| Consumo de energía | Fuente de alimentación industrial estándar de CA/CC |
| Especificación de la pantalla | Pantalla táctil CRT ámbar de 12 pulgadas |
| Tipo de entrada | Pantalla táctil con diseño de montaje mediante pernos |
Redes deterministas Profinet / EtherNet/IP y compatibilidad con firmware flash
El terminal de operador se integra en las redes de comunicación de la planta para facilitar el intercambio de datos en tiempo real y la ejecución de comandos con controladores lógicos programables. La arquitectura de procesamiento interno gestiona la representación de la pantalla CRT ámbar y procesa los eventos de entrada del usuario. La compatibilidad con firmware flash garantiza una configuración fiable del sistema y la gestión de actualizaciones durante toda su vida útil operativa.
Preguntas frecuentes
P: ¿Cuáles son las principales características de pantalla y montaje del terminal 2711-TA4?
R: La unidad cuenta con una pantalla táctil CRT ámbar de 12 pulgadas y utiliza un diseño mecánico de montaje mediante pernos para una instalación segura en la carcasa.
P: ¿Cómo se comunica el terminal de operador con los sistemas de control?
R: El terminal se comunica con los controladores conectados para mostrar datos de proceso en tiempo real y aceptar entradas del operador mediante la interfaz de pantalla táctil.
Directrices de instalación en campo
- Verifique las dimensiones del recorte del panel y los requisitos de ubicación de los pernos para garantizar un montaje mecánico seguro en la carcasa.
- Conecte el cableado de alimentación de acuerdo con las especificaciones eléctricas y las normas de seguridad locales.
- Tienda los cables de comunicación alejados de los conductos de alimentación de alta tensión y de los variadores de frecuencia para evitar interferencias por ruido eléctrico.
- Asegúrese de que el chasis esté correctamente conectado a tierra mediante la barra de tierra de la carcasa para mantener la inmunidad al ruido y la estabilidad operativa.
parámetros específicos de compatibilidad del terminal y montaje físico:
- Prefijo base (2711P-): Identifica la compatibilidad con la plataforma de terminales de operador modulares Allen-Bradley PanelView Plus.
- Tipo de accesorio (-RB): Designa un conjunto de carcasa de bisel de repuesto.
- Identificador de configuración (K10): Especifica el formato físico diseñado para encajar en unidades PanelView Plus 1000 con interfaces de operador de teclado integrado (K).
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2711P-RBK10 |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 3.49 lb (1.58 kg) |
| Dimensiones | Diseñado para el chasis PanelView Plus 1000 con teclado |
| Temperatura de funcionamiento | De 0 °C a +55 °C |
| Protección contra el ingreso | NEMA 4X / IP65 (cuando se instala correctamente con la junta) |
| Terminales compatibles | Series PanelView Plus y PanelView Plus CE 1000 con teclado |
Protección mecánica e integridad del sellado de la carcasa
Diseñado para carcasas industriales de interfaz hombre-máquina, el conjunto del bisel proporciona una estructura de soporte y un sellado ambiental alrededor de los recortes de la pantalla y el teclado. La junta perimetral integrada impide que la humedad, el polvo y los contaminantes corrosivos transportados por el aire penetren por el recorte del panel de control. Un marco mecánico rígido evita la distorsión de la pantalla y conserva la respuesta táctil de las teclas físicas durante las interacciones frecuentes del operador.
Preguntas frecuentes
P: ¿Para reemplazar el bisel 2711P-RBK10 es necesario desconectar los componentes lógicos internos?
R: Sí. Para cambiar el bisel frontal hay que apagar la unidad, desmontar el terminal de la puerta de la carcasa y separar el conjunto de pantalla y teclado de la carcasa del módulo lógico de la placa posterior.
P: ¿Cómo mantiene el bisel la protección contra el ingreso NEMA 4X en la puerta de la carcasa?
R: Una junta continua de espuma de celda cerrada, preinstalada a lo largo de la brida interior, se comprime uniformemente contra el recorte de la carcasa cuando las abrazaderas de montaje se aprietan según las especificaciones.
Directrices de instalación en campo
Apague el terminal PanelView Plus 1000 y desconecte todos los cables de alimentación y comunicación entrantes. Afloje todas las abrazaderas de montaje que sujetan la unidad al recorte de la carcasa y extraiga con cuidado el terminal de operador. Coloque la unidad boca abajo sobre una superficie de trabajo antiestática, retire los tornillos de retención que sujetan el módulo lógico trasero y el conjunto de pantalla, y desmonte el bisel dañado. Coloque el nuevo bisel 2711P-RBK10 en el módulo de pantalla, asegurándose de que la junta de sellado no tenga residuos, y apriete los tornillos de fijación internos antes de volver a instalar la unidad en el recorte del panel.
