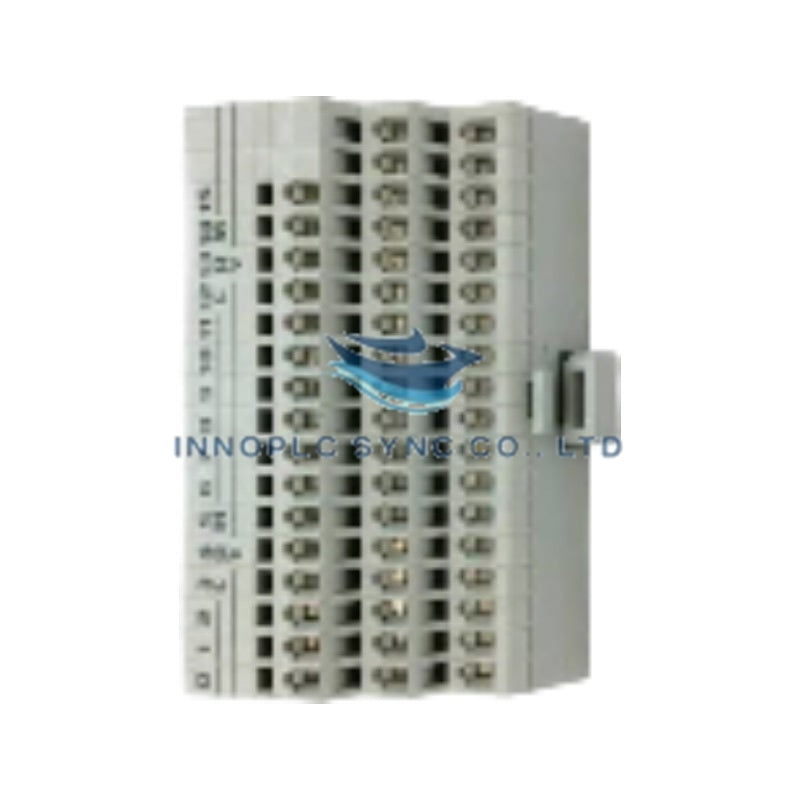

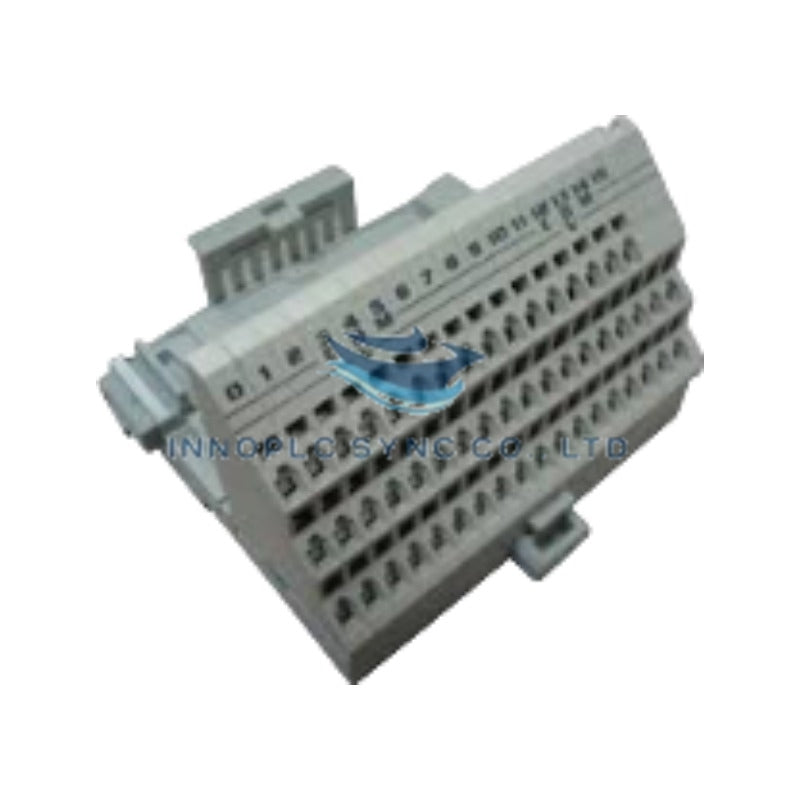

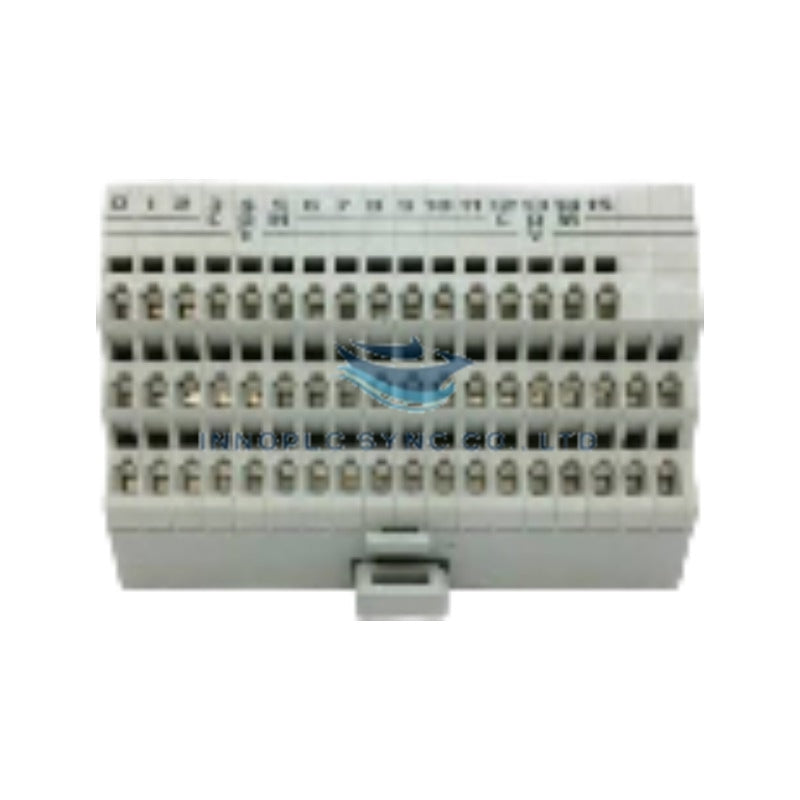

Allen-Bradley 1794-TB3GS Unidad base de terminales con abrazadera de resorte
El Allen-Bradley 1794-TB3GS, también catalogado como la unidad de base de terminales 1794-TB3GS, funciona como un componente de hardware específico para la terminación del cableado de E/S de alta densidad en conjuntos de red de backplane Flex I/O 1794. Con 36 terminales de E/S con abrazadera de resorte, además de conexiones específicas de alimentación y común, esta base dirige las señales de campo directamente a los módulos funcionales 1794 extraíbles, mientras mantiene la alimentación continua del sistema y la comunicación del backplane.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1794-TB3GS |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0.28 kg (0.63 lb) |
| Dimensiones | Formato estándar de base 1794 |
| Temperatura de funcionamiento | -20 a 70 grados C |
| Consumo de energía | Conjunto de base pasivo |
| Tensión nominal de alimentación | 24 V CA/CC |
| Corriente nominal máxima | 10.0 A |
| Tipo de terminal | Terminales con abrazadera de resorte |
| Terminales de E/S | 36 terminales |
| Terminales comunes | 2 terminales |
| Terminales de tensión | 2 terminales |
| Tipo de envolvente | Estilo abierto (IP20) |
| Tipo de montaje | Riel DIN de 35 mm |
Comunicación del bus de backplane e integración determinista en la red
El 1794-TB3GS incorpora una interfaz integrada de paso del bus de backplane, diseñada para preservar la velocidad de comunicación del bus de backplane entre módulos Flex I/O adyacentes. Diseñada para integrarse perfectamente en redes deterministas EtherNet/IP y ControlNet mediante módulos adaptadores 1794, la estructura de la base mantiene la continuidad permanente de la ruta de señal durante las operaciones de campo. La configuración de terminales con abrazadera de resorte garantiza una presión de contacto constante bajo vibraciones mecánicas industriales, mitigando las interrupciones intermitentes de señal y suprimiendo las interferencias de ruido de alta frecuencia en los canales de E/S digitales y analógicos sensibles.
Preguntas frecuentes
P: ¿Cuáles son las ventajas de instalación de los terminales con abrazadera de resorte del 1794-TB3GS?
R: Los terminales con abrazadera de resorte eliminan la necesidad de mantenimiento del par de apriete de los tornillos y resisten el aflojamiento de los cables causado por la vibración industrial continua. Proporcionan una fuerza de sujeción constante en 36 terminaciones de señales de campo, lo que reduce el tiempo de instalación del cableado de campo y la degradación de los contactos.
P: ¿Se puede sustituir un módulo de E/S en una base 1794-TB3GS sin desconectar la alimentación de todo el backplane?
R: Sí. Dentro de los límites del protocolo RIUP (extracción e inserción bajo tensión), los módulos funcionales Flex I/O pueden desconectarse y sustituirse de la base 1794-TB3GS mientras la unidad de base mantiene la continuidad del bus de alimentación de campo y las señales de paso del backplane hacia los módulos adyacentes.
P: ¿Cómo se cablean los buses de distribución de tensión común y de alimentación en esta unidad de base?
R: La base proporciona 2 terminales de tensión específicos y 2 terminales comunes específicos junto con los 36 puntos de señal, lo que permite la distribución cruzada directa de la alimentación de campo de 24 V CA/CC sin necesidad de bloques de terminales externos.
Directrices de instalación en campo
- Fijación al riel DIN: Encaje el 1794-TB3GS en un riel DIN estándar de 35 mm (EN 50022). Deslice la base lateralmente para enclavar firmemente su conector de backplane con la base del módulo 1794 o el adaptador adyacente.
- Cableado con abrazadera de resorte: Inserte un destornillador pequeño de punta plana en la ranura del actuador para abrir la jaula de la abrazadera de resorte. Inserte el cable sólido o trenzado pelado en el puerto del conductor y libere el mecanismo de resorte para obtener una terminación resistente a las vibraciones.
- Separación de alimentación y señales: Mantenga agrupados y separados de las líneas de señales analógicas de baja tensión los conductores de alimentación de 24 V CA/CC dentro de los canaletas del panel para evitar el acoplamiento electromagnético.
- Requisitos de la envolvente: Monte el conjunto de estilo abierto IP20 dentro de una envolvente industrial NEMA o IP54 para protegerlo contra el polvo, los contaminantes suspendidos en el aire y la humedad conductora.
