Unidades de base de terminales Allen-Bradley 1794-TB3G

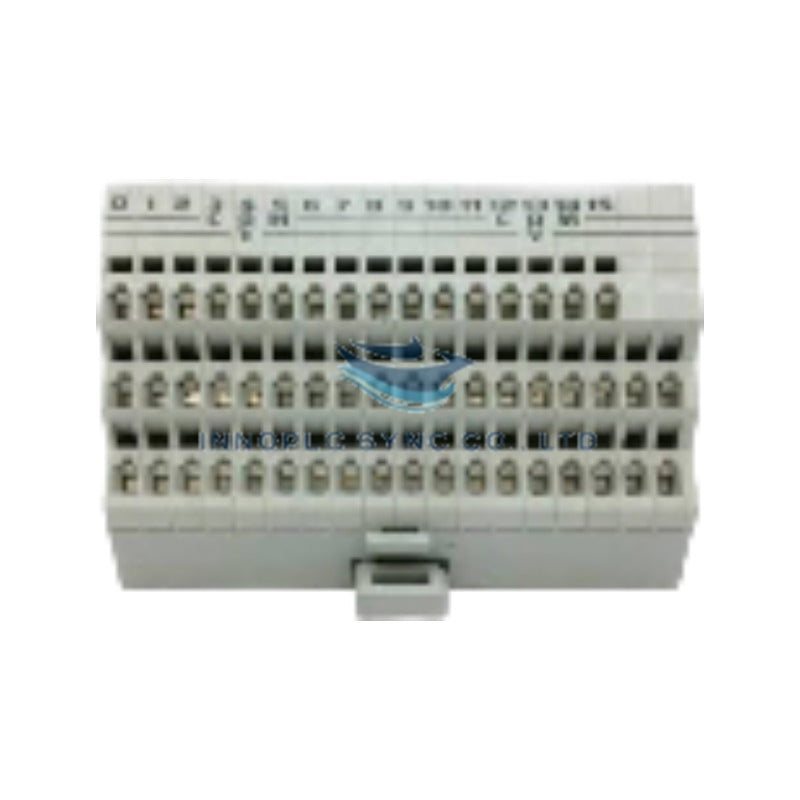

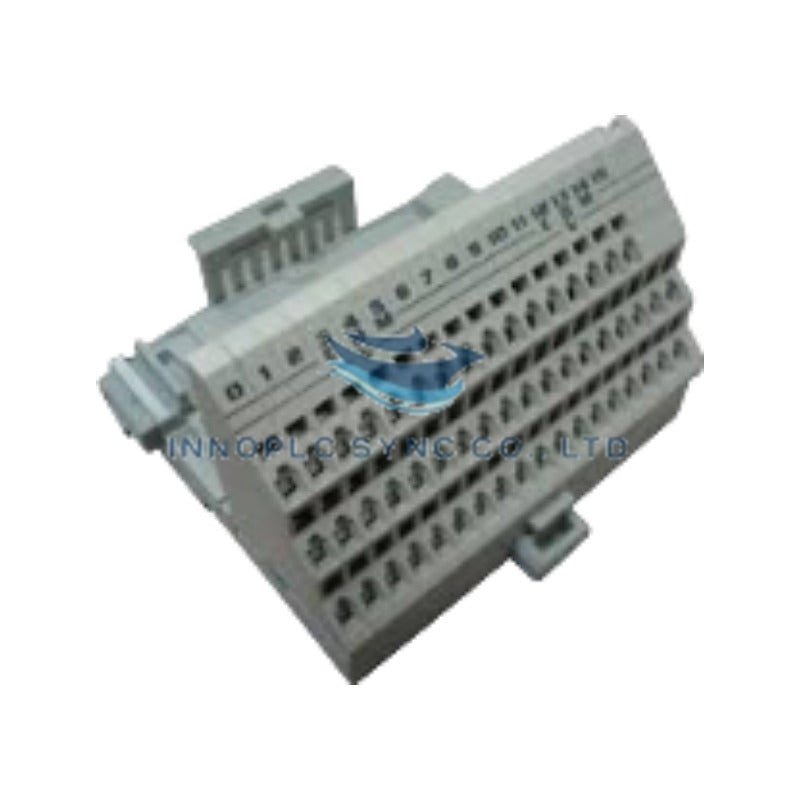

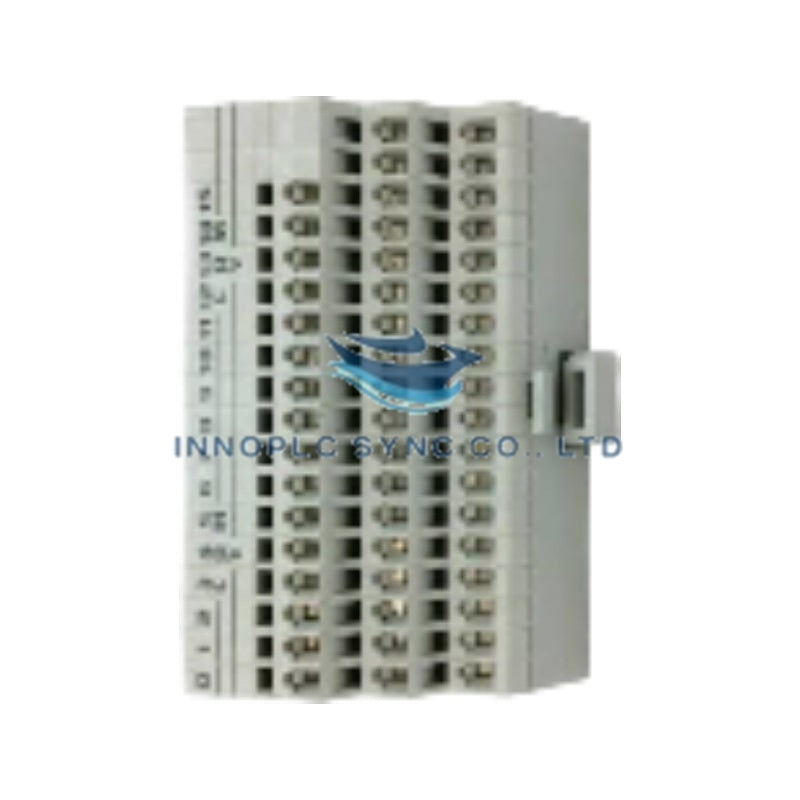

Configurada para la terminación de cableado de alta densidad en arquitecturas de placa posterior Flex I/O, la Allen-Bradley 1794-TB3G (unidad de base de terminales 1794-TB3G) proporciona conexión física y eléctrica directa. Esta base de terminales de tornillo con conexión a tierra de 3 cables ofrece rutas de conexión de señales de paso y distribución del bus de alimentación para módulos funcionales Flex I/O 1794 compatibles, sin interrumpir los circuitos de cableado de campo durante las operaciones de sustitución de módulos.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1794-TB3G |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0,26 kg (0,56 lb) |
| Dimensiones | Factor de forma estándar de base 1794 |
| Temperatura de funcionamiento | -20 a 70 grados C |
| Temperatura de almacenamiento | -40 a 85 grados C |
| Consumo de energía | Conjunto de base pasivo |
| Tensión nominal de alimentación | 31,2 V CA/CC máx. |
| Rango de frecuencia de línea | 50 a 60 Hz |
| Corriente nominal máxima | 10 A |
| Tensión de aislamiento | 2500 V CC |
| Calibre del cable | 24 a 16 AWG |
| Par de apriete del tornillo del terminal | 0,56 a 0,79 Nm |
| Humedad relativa | 5 a 95 % (sin condensación) |
| Resistencia a vibraciones | 5 g a 10 a 500 Hz |
Comunicación del bus de la placa posterior e integridad del enrutamiento de señales
La 1794-TB3G integra una interfaz interna de bus de placa posterior diseñada para mantener la velocidad de comunicación del bus de placa posterior y la continuidad de las señales entre módulos Flex I/O adyacentes. La estructura interna del bus transporta señales de control deterministas y alimentación de campo a través del conjunto montado en riel DIN. Los límites de aislamiento entre canales y entre el bus y el campo se mantienen estrictamente hasta 2500 V CC para evitar la propagación de ruido de modo común por las líneas de la placa posterior. La disposición de terminales conectados a tierra suprime la diafonía de señales y las interferencias EMI, estabilizando las rutas de transmisión de señales de E/S analógicas y discretas en los nodos adaptadores EtherNet/IP y ControlNet.
Preguntas frecuentes
P: ¿Puede la base de terminales 1794-TB3G permanecer completamente cableada mientras se sustituye un módulo de E/S?
R: Sí. La unidad de base conserva todas las conexiones físicas del cableado de campo, lo que permite retirar e instalar el módulo funcional de E/S 1794 superior conforme a las directrices RIUP (retirada e inserción bajo tensión), sin alterar las terminaciones de los circuitos de campo.
P: ¿Cuál es el calibre máximo admisible del cable y el par de apriete de los tornillos de conexión de los terminales?
R: Los bloques de terminales aceptan conductores sólidos o trenzados de 24 a 16 AWG. Los terminales de tornillo deben apretarse con un par de entre 0,56 y 0,79 Nm para mantener la estabilidad del contacto eléctrico y evitar dañar la rosca.
P: ¿Cómo funciona la protección mediante tensión de aislamiento en esta unidad de base?
R: La unidad cuenta con una barrera de aislamiento galvánico de 2500 V CC diseñada para separar el cableado de alimentación y señales del lado de campo del bus lógico de baja tensión de la placa posterior, protegiendo los enlaces de comunicación de la placa posterior frente a sobretensiones del campo.
Directrices de instalación en campo
- Montaje en riel DIN: Enganche la 1794-TB3G firmemente en un riel DIN estándar de 35 mm (EN 50022). Asegúrese de que los conectores de la placa posterior de las bases adyacentes encajen firmemente para mantener la continuidad del bus de la placa posterior.
- Cableado de campo: Pele los conductores según las especificaciones de longitud del fabricante. Termine los cables de señal en los terminales de tornillo designados utilizando cables de 24 a 16 AWG. Apriete todos los tornillos de los terminales a 0,56–0,79 Nm.
- Puesta a tierra de la pantalla: Conecte las pantallas de los cables a los terminales de tierra designados de la base o a una barra central de tierra del armario. Mantenga una conexión de tierra de baja impedancia para maximizar la inmunidad al ruido.
- Enrutamiento de la alimentación: Verifique que los niveles de tensión de alimentación no superen 31,2 V CA/CC y que la carga total de corriente del bus no exceda 10 A antes de aplicar la alimentación de línea.
