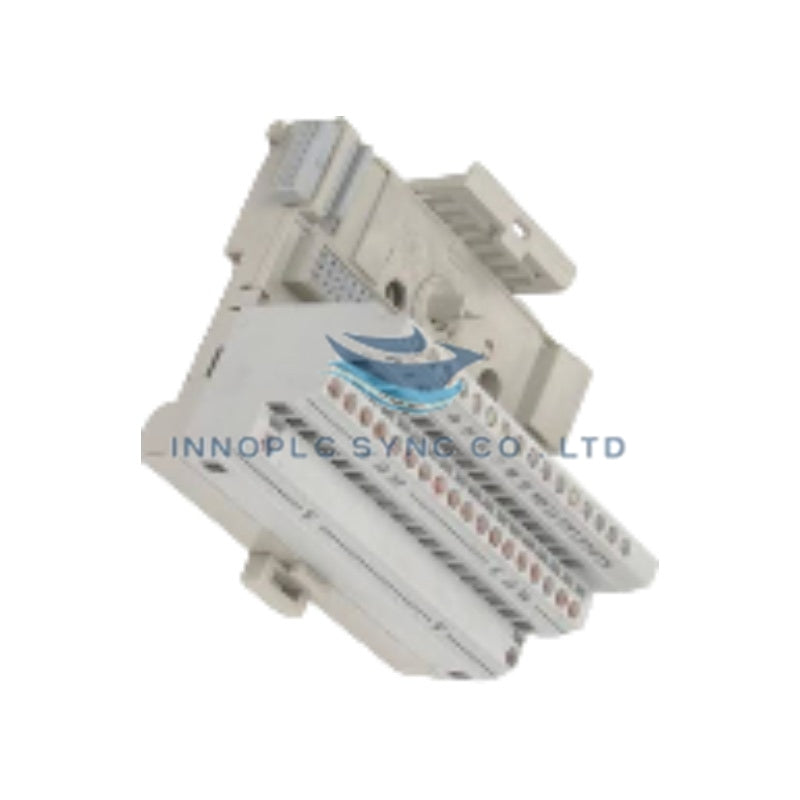

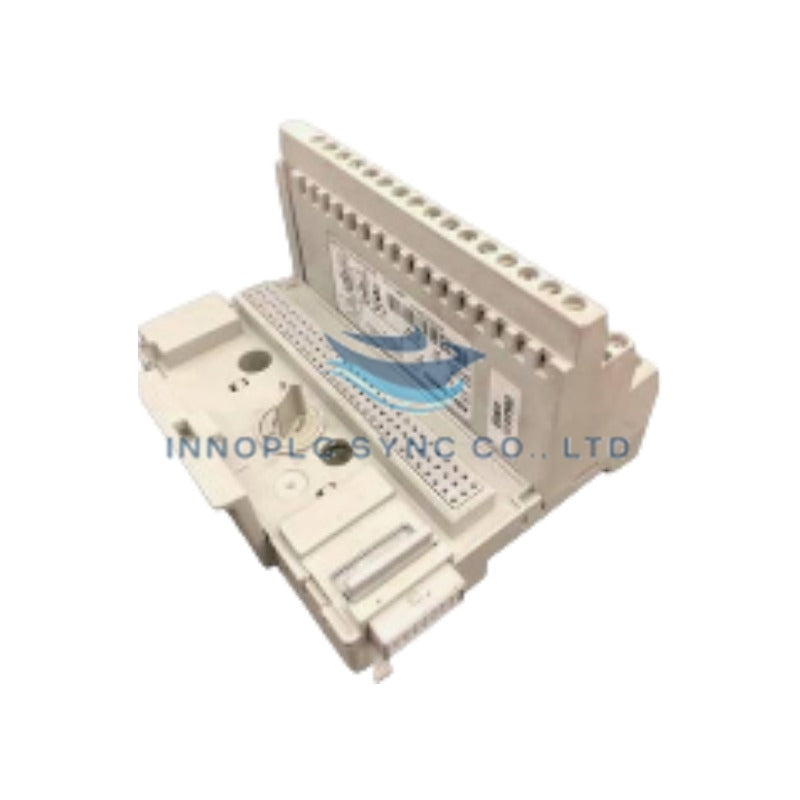

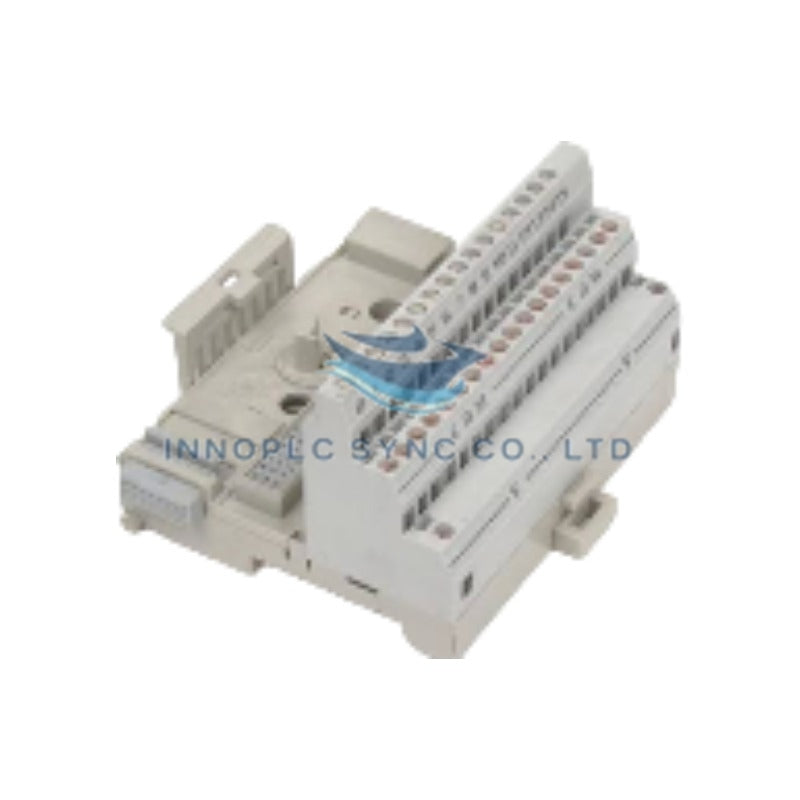

Unidad base de terminales con abrazadera de jaula Flex I/O Allen-Bradley 1794-TB2
Configurada para la terminación de señales de campo y la interconexión con el backplane de módulos en redes Allen-Bradley Flex I/O, la Allen-Bradley 1794-TB2 (unidad base de terminales 1794-TB2) proporciona la ejecución física/eléctrica directa. Esta base de terminación de 2 hilos incorpora puntos de conexión con abrazadera de jaula que admiten hasta 16 conexiones de E/S, con 18 terminales comunes y 2 terminales de tensión, con una capacidad nominal de hasta 125 VAC/DC a 10 A por terminal.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1794-TB2 |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0.50 lb (0.23 kg) |
| Dimensiones | Dimensiones estándar de la base Flex I/O |
| Temperatura de funcionamiento | -20 a +55 deg C |
| Consumo de energía | Componente pasivo / 125 VAC/DC máx. nominales |
| Tipo de terminación | Terminales con abrazadera de jaula |
| Capacidad de tamaño de cable | 0.21 a 1.3 mm2 (24 a 16 AWG) |
| Corriente máxima del terminal | 10 A por terminal |
| Configuración de terminales | 18 terminales comunes, 2 terminales de tensión |
| Tensión de aislamiento | Barrera de aislamiento continuo de 125 V |
| Par de apriete del tornillo del terminal | 0.56 a 0.79 Nm (5 a 7 in-lbs) |
| Resistencia a los choques durante el funcionamiento | 30 g en funcionamiento / 50 g fuera de funcionamiento |
Velocidad de comunicación del bus del backplane y redes deterministas EtherNet/IP
La unidad base de terminales 1794-TB2 enruta continuamente los buses internos de señales del backplane entre módulos adyacentes, manteniendo una comunicación de baja fluctuación entre las tarjetas funcionales de E/S y los módulos adaptadores EtherNet/IP. Las barreras de aislamiento galvánico continuo de 125 V protegen el procesamiento lógico del backplane frente a picos de tensión de modo común y al ruido del cableado de campo. El chasis mecánico soporta choques mecánicos operativos de hasta 30 g sin interrumpir la continuidad del contacto del backplane ni la integridad de la señal.
Preguntas frecuentes
P: ¿Qué calibre de cable es compatible con los terminales con abrazadera de jaula del 1794-TB2?
R: Los terminales con abrazadera de jaula aceptan conductores sólidos o trenzados de 0.21 a 1.3 mm2 (24 a 16 AWG).
P: ¿Cuál es el par de apriete recomendado para los tornillos de los terminales del 1794-TB2?
R: Los tornillos de los terminales deben apretarse con un par de entre 0.56 y 0.79 Nm (5 a 7 in-lbs) para garantizar un contacto eléctrico seguro.
P: ¿Cuántos terminales comunes y de tensión hay disponibles en la base 1794-TB2?
R: La unidad cuenta con 18 terminales comunes y 2 terminales de tensión dedicados para admitir 16 líneas de señales de E/S y la distribución de alimentación de campo.
Directrices de instalación en campo
- Encaje la base de terminales 1794-TB2 en un riel DIN TS35 conectado a tierra o fíjela a una placa del envolvente mediante los orificios de montaje.
- Deslice lateralmente la unidad dentro de la base de terminales Flex I/O adyacente hasta que los conectores internos del backplane Flexbus queden completamente acoplados.
- Pele los extremos de los cables de señal hasta la longitud especificada e insértelos en los terminales con abrazadera de jaula, apretando los tornillos con un par de 0.56 a 0.79 Nm.
- Ajuste el selector de codificación mecánica del módulo en la base para que coincida con la posición requerida por el módulo funcional 1794 seleccionado.
- Verifique que los niveles de tensión del circuito de campo no superen la capacidad nominal continua de 125 VAC/DC ni los límites de corriente de 10 A por terminal.
