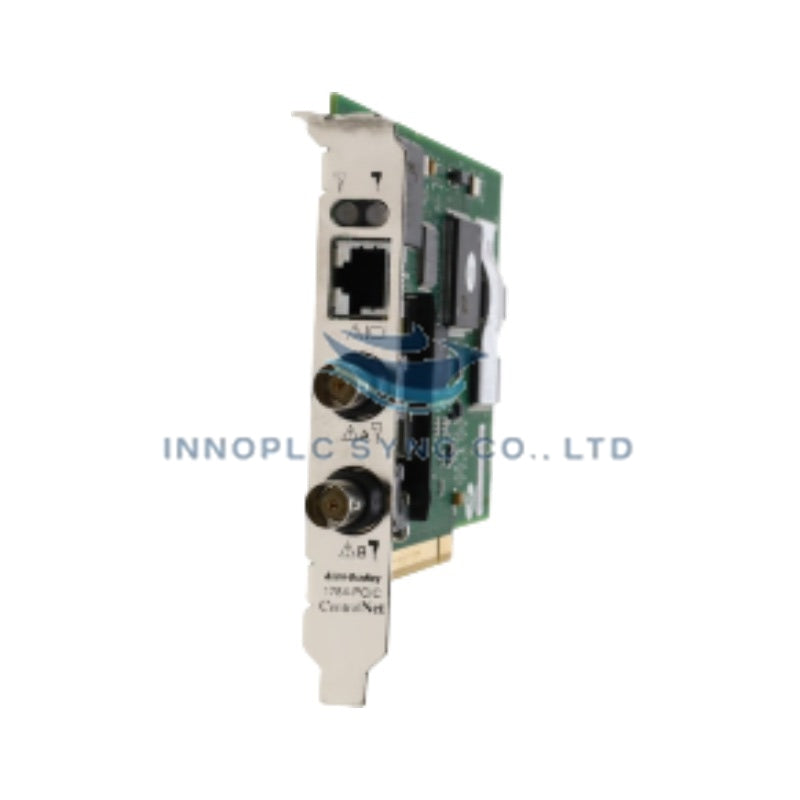

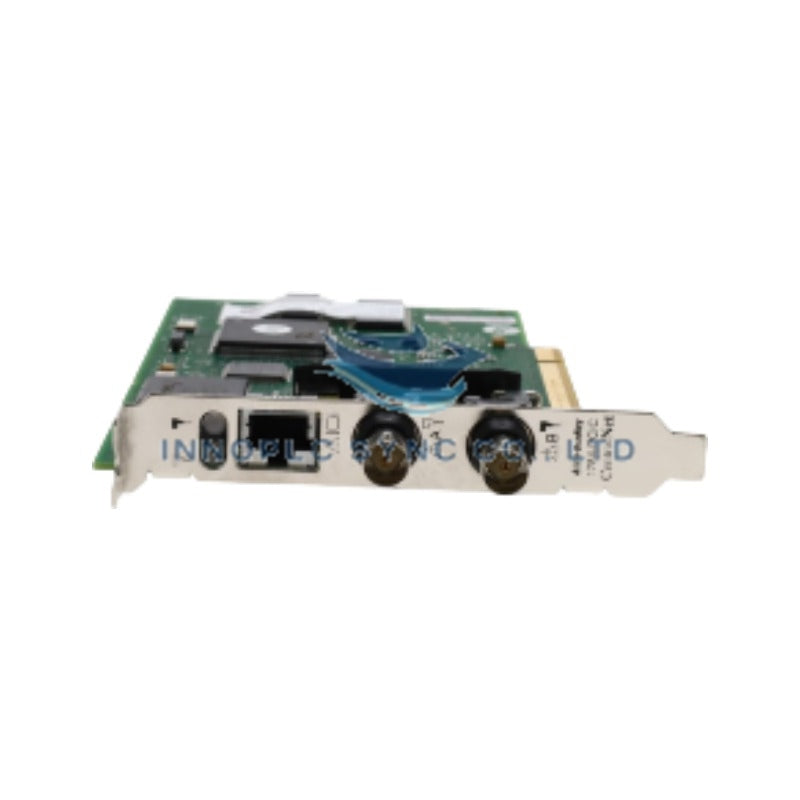

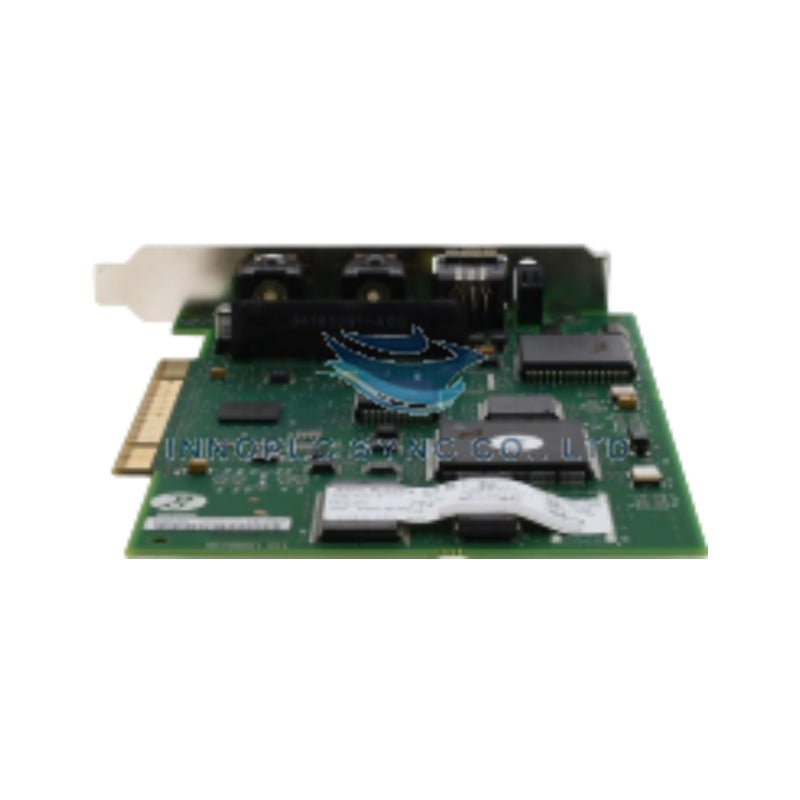

Tarjeta de comunicación PCI ControlNet Allen-Bradley 1784-PCIC
La Allen-Bradley 1784-PCIC, también catalogada como tarjeta de comunicación PCI ControlNet 1784-PCIC, funciona como un componente de hardware dedicado para el puenteo determinista de interfaces de red y el intercambio de datos entre pares dentro de los sistemas de comunicación ControlNet. Instalada en una ranura PCI estándar del equipo host, la tarjeta permite a las computadoras industriales, los controladores SoftLogix y las plataformas de estaciones de trabajo enviar mensajes VNet, programar procesadores PLC-5 y ejecutar el control de E/S en tiempo real a través de medios coaxiales ControlNet.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1784-PCIC |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0.40 lb (0.18 kg) |
| Dimensiones | Tarjeta de expansión PCI estándar de media longitud |
| Temperatura de funcionamiento | 0 a 60 grados C |
| Consumo de energía | 5 VCC a 700 mA (3.5 W mediante el bus PCI) |
| Interfaz de bus | Bus PCI universal (señalización de 32 bits, 3.3 V / 5 V) |
| Protocolo de red | ControlNet (mensajería VNet, mensajería PLC-5) |
| Conectores físicos | Conectores coaxiales BNC dobles (canal A / B redundante) |
| Velocidad de red | Bus determinista de paso de testigo a 5 Mbps |
| Serie del producto | Serie de interfaces de comunicación 1784 |
Bus de placa posterior e integración de red determinista
La 1784-PCIC se conecta directamente al bus de expansión PCI local de la computadora host, intercambiando paquetes de control con una menor carga para la CPU durante las actualizaciones cíclicas de E/S. Al funcionar como un nodo activo en el anillo de paso de testigo ControlNet de 5 Mbps, la tarjeta gestiona tareas de mensajería programada y no programada sin interrumpir la ejecución de las aplicaciones del host. La memoria integrada en la tarjeta y los controladores de la capa física mantienen la compatibilidad con el firmware flash y una velocidad estable de comunicación del bus de placa posterior durante los reinicios de la estación de trabajo de control.
Preguntas frecuentes
P: ¿Cuáles son los requisitos principales de alimentación suministrados a la tarjeta 1784-PCIC?
R: El módulo obtiene alimentación directamente de la ranura PCI de la placa base del host y requiere 5 VCC con una carga de corriente máxima de 700 mA.
P: ¿Puede la tarjeta 1784-PCIC admitir conexiones redundantes dobles mediante medios coaxiales ControlNet?
R: Sí, la tarjeta cuenta con dos conectores BNC en el panel frontal (canal A y canal B), diseñados para la redundancia automática del medio en medios físicos ControlNet de doble cable.
Directrices de instalación en campo
- Aislamiento de la alimentación: Apague la computadora industrial host y desconecte los cables de alimentación principal antes de abrir la carcasa.
- Protección contra ESD: Colóquese una pulsera antiestática conectada a la tierra del chasis antes de manipular la placa de circuitos 1784-PCIC.
- Instalación en la ranura PCI: Inserte firmemente la tarjeta en una ranura de expansión PCI de 32 bits disponible en la placa base y apriete el tornillo del soporte de montaje para garantizar la conexión a tierra del bastidor.
- Cableado coaxial: Conecte derivaciones coaxiales ControlNet RG-6 con blindaje cuádruple a las tomas BNC del soporte de la tarjeta, respetando estrictamente los límites de longitud de los segmentos de la topología de red.
- Configuración del controlador: Instale los controladores de RSLinx Classic o FactoryTalk para asignar la dirección del nodo de destino e inicializar la comunicación de paso de testigo de la red.
