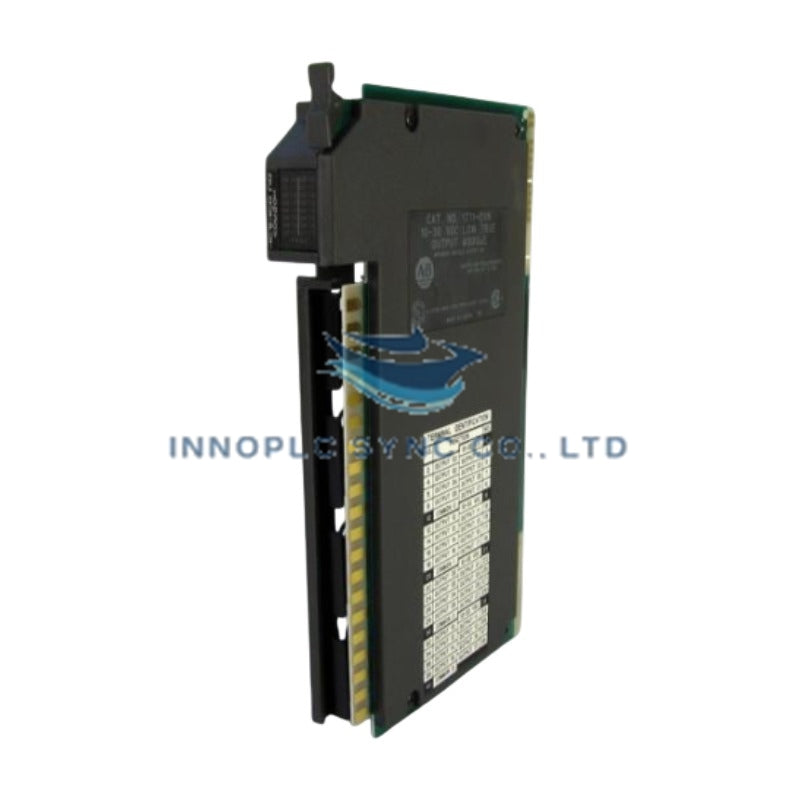

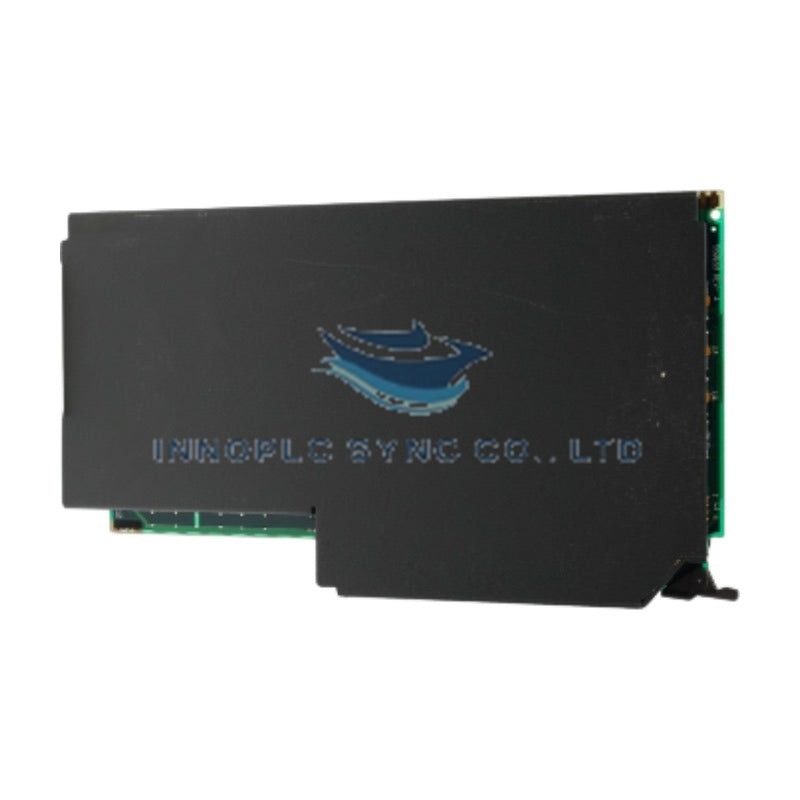

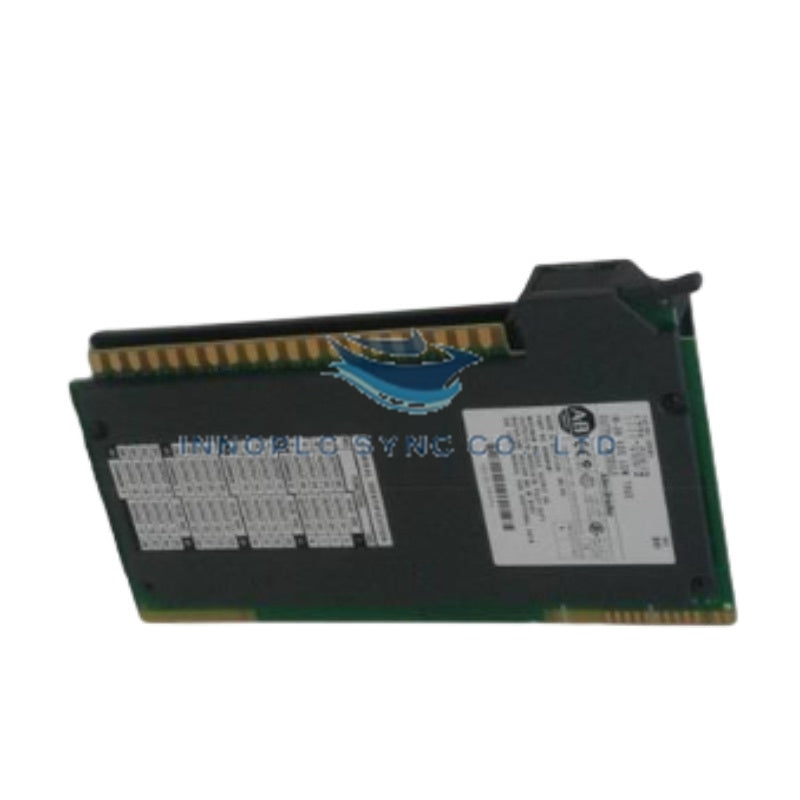

Módulo de entrada analógica rápida de milivoltios PLC-5 Allen-Bradley 1771-IFM
Configurado para el procesamiento de voltaje analógico de alta velocidad en sistemas Allen-Bradley PLC-5, el Allen-Bradley 1771-IFM, también catalogado como el módulo de entrada rápida de milivoltios 1771-IFM, proporciona ejecución física/eléctrica directa a través de 8 canales de señal aislados. La unidad acepta señales diferenciales de milivoltios de bajo nivel y convierte directamente los datos de voltaje de campo al formato numérico binario de 16 bits para su transferencia en tiempo real por el bus posterior. Funciona con un consumo de corriente de 0,75 A a 5 VCC directamente desde el bus lógico del panel posterior del chasis de E/S 1771, sin necesidad de fuentes de alimentación lógica externas para el módulo.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1771-IFM |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 1,30 lb (0,59 kg) |
| Dimensiones | 11,5 pulg. x 4,5 pulg. x 2,0 pulg. (29,2 cm x 11,4 cm x 5,1 cm) |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Consumo de energía | 0,75 A a 5 VCC (panel posterior) |
| Canales de entrada | 8 entradas diferenciales |
| Rangos de entrada de señal | 0 a 50 mV, 0 a 100 mV, -50 a +50 mV, -100 a +100 mV CC |
| Compatibilidad del bus del panel posterior | Chasis de E/S Allen-Bradley 1771 (sistema PLC-5) |
Comunicación por el bus del panel posterior y procesamiento determinista
El Allen-Bradley 1771-IFM se integra directamente con el bus del panel posterior del PLC-5 y utiliza una transferencia paralela de alta velocidad para mantener una temporización determinista del escaneo de E/S en los 8 canales de entrada. La compatibilidad con la memoria flash del firmware y la sincronización de la temporización del panel posterior permiten que el módulo realice conversiones de analógico a digital con latencias de escaneo mínimas. Los algoritmos de filtrado digital del circuito de procesamiento integrado del módulo atenúan el ruido industrial de alta frecuencia de campo y, al mismo tiempo, garantizan una alta densidad de canales en las ranuras estándar de los chasis de E/S 1771. Los datos de los canales se presentan a la estructura de transferencia por bloques del procesador, lo que reduce la degradación de la señal del panel posterior en topologías de varios bastidores.
Preguntas frecuentes
P: ¿Cuál es la fuente principal de alimentación operativa de la tarjeta de entrada 1771-IFM?
R: El módulo obtiene su alimentación lógica operativa directamente del bus del panel posterior del chasis de E/S 1771, a 0,75 A y 5 VCC. Las señales de campo requieren un aislamiento adecuado independiente, pero no se necesita una fuente de alimentación secundaria externa para el funcionamiento del módulo desde el panel posterior.
P: ¿Cómo afecta el ruido entre canales a la adquisición de señales de milivoltios en esta unidad?
R: El módulo utiliza un encaminamiento de señal diferencial para cada uno de sus 8 canales con el fin de minimizar las interferencias de ruido de modo común. Para mantener la integridad de la señal en niveles bajos de milivoltios, el cableado de campo debe utilizar cables de par trenzado con blindaje individual y una conexión correcta del blindaje a tierra en un único punto.
Directrices de instalación en campo
- Aislamiento de la alimentación: Asegúrese de que la alimentación principal del chasis esté desconectada antes de insertar o retirar el módulo 1771-IFM del bastidor de E/S 1771. El intercambio en caliente sin desconectar la alimentación del chasis puede provocar fallos inesperados del sistema o perturbaciones transitorias en el panel posterior.
- Colocación de los pasadores de codificación: Inserte las bandas plásticas de codificación en el conector del panel posterior del chasis, en las posiciones correspondientes entre los pines 10/12 y los pines 24/26, para evitar la inserción incorrecta del módulo en las ranuras de E/S estándar.
- Cableado y blindaje: Conecte los conductores de milivoltios de campo mediante un cable de par trenzado blindado de alta calidad. Termine los blindajes de señal exclusivamente en el terminal de tierra del chasis del brazo de cableado designado o en la barra de tierra del sistema de un único punto. No conecte a tierra ambos extremos del blindaje del cable para evitar bucles de tierra.
- Fijación y enclavamiento: Fije el brazo de cableado de campo (1771-WA) a la carcasa frontal del módulo. Asegúrese de que el pestillo mecánico del brazo basculante quede firmemente bloqueado en los rieles superior e inferior del chasis para resistir las vibraciones industriales.
