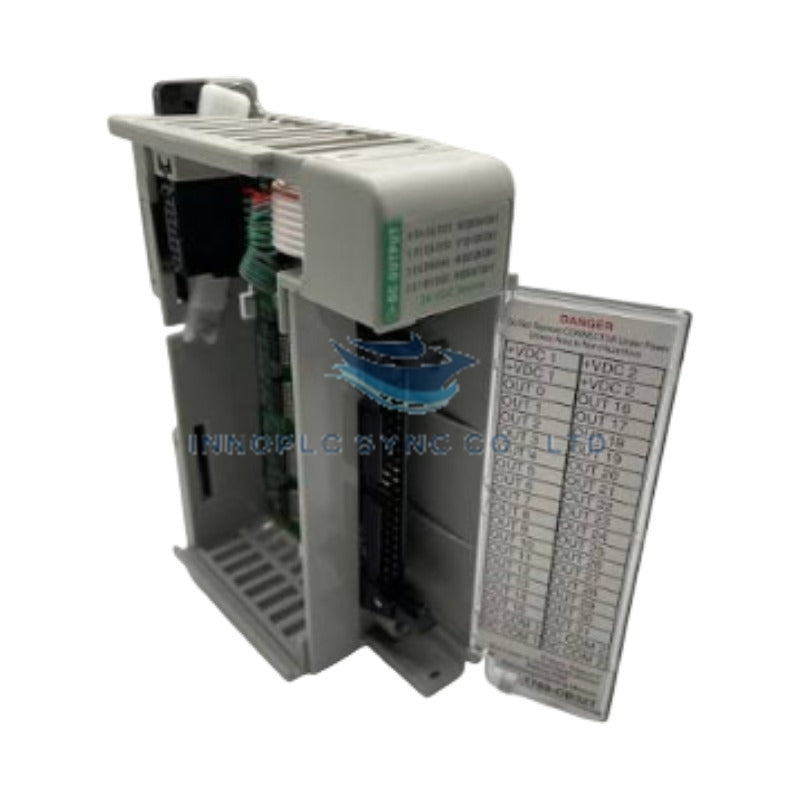

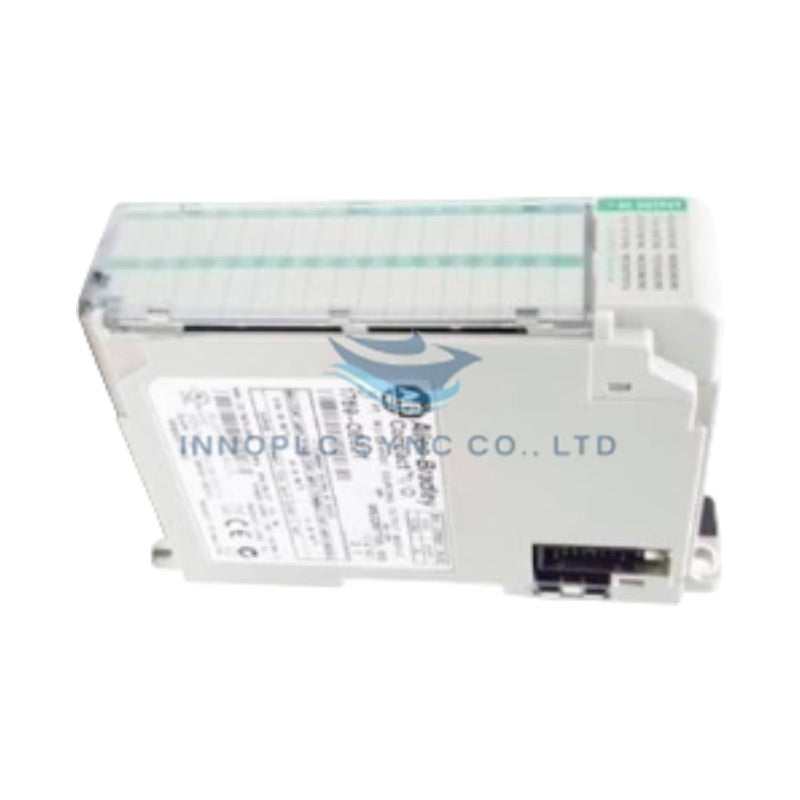

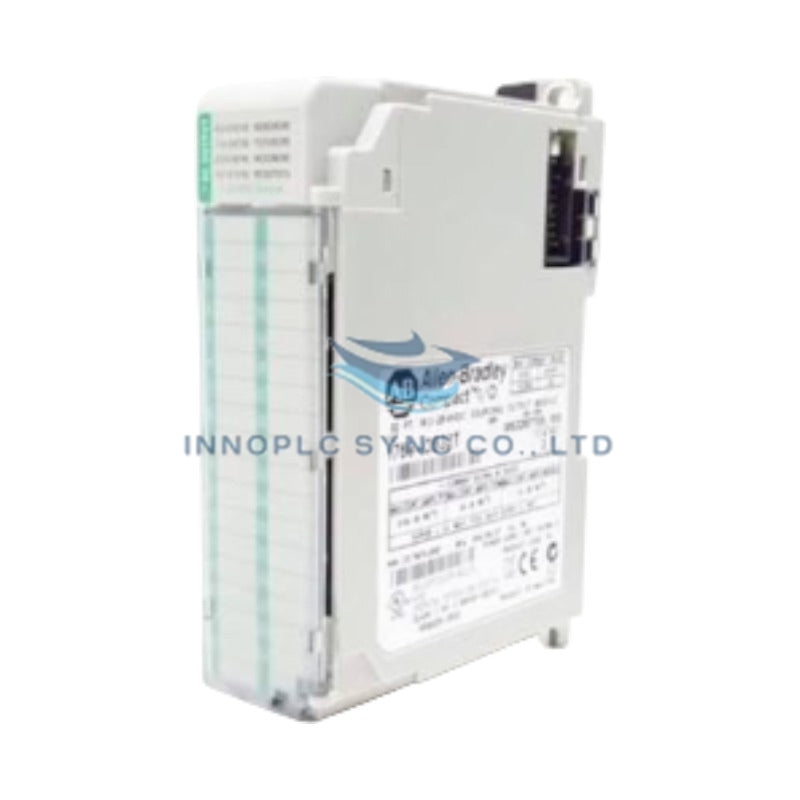

Módulo de salidas de estado sólido CompactLogix Allen-Bradley 1769-OB16P
Diseñado para aplicaciones de control discreto de alta densidad a 24 V CC dentro de arquitecturas CompactLogix y MicroLogix, el Allen-Bradley 1769-OB16P (módulo de salidas de CC de estado sólido protegido 1769-OB16P) proporciona una ejecución fiable de señales digitales para sistemas de automatización industrial.
Matriz de especificaciones y comparación de sufijos
| Característica / modelo | 1769-OB16P | 1769-OB16 | 1769-OB8 |
|---|---|---|---|
| Canales de salida | 16 de fuente | 16 de fuente | 8 de fuente |
| Protección electrónica | Protección integrada contra cortocircuitos y sobrecorriente | Se recomienda protección mediante fusible | Se recomienda protección mediante fusible |
| Corriente máxima por punto (30 °C / 60 °C) | 1.0 A / 0.5 A | 0.5 A / 0.5 A | 1.0 A / 0.5 A |
| Corriente máxima por módulo (30 °C / 60 °C) | 8.0 A / 4.0 A | 4.0 A / 4.0 A | 8.0 A / 4.0 A |
| Categoría de tensión | 24 V CC de fuente (20.4–26.4 V CC) | 24 V CC de fuente (20.4–26.4 V CC) | 24 V CC de fuente (20.4–26.4 V CC) |
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1769-OB16P |
| Marca | Allen-Bradley |
| Serie | 1769 Compact I/O |
| Peso | 0.56 lb (0.26 kg) |
| Dimensiones | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in) |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Tipo / configuración de salida | Salida de CC de fuente de estado sólido |
| Número de salidas | 16 salidas (1 grupo de 16) |
| Rango de tensión de funcionamiento | 20.4 a 26.4 V CC (24 V CC nominales) |
| Consumo de corriente del bus posterior | 160 mA a 5.1 V CC |
| Disipación térmica | 2.69 W |
| Corriente continua por punto | 1.0 A a 30 °C (86 °F) / 0.5 A a 60 °C (140 °F) |
| Corriente continua por módulo | 8.0 A a 30 °C (86 °F) / 4.0 A a 4.0 A a 60 °C (140 °F) |
| Corriente de sobretensión | 2.0 A durante 10 ms (repetible cada 1 s) |
| Tiempo de retardo de salida | APAGADO a ENCENDIDO: 1.0 ms / ENCENDIDO a APAGADO: 2.0 ms |
| Corriente de fuga en estado APAGADO | Máx. 1.0 mA a 26.4 V CC |
| Corriente mínima en estado ENCENDIDO | 1.0 mA |
| Caída de tensión en estado ENCENDIDO | Máx. 0.5 V CC |
| Tipo de protección | Protección electrónica integrada contra cortocircuitos y sobrecorriente; aislamiento reforzado clase 2 según IEC (75 V CC continuos) |
| Bloque de terminales / accesorios | Bloque de terminales extraíble 1769-RTB18, etiqueta de puerta 1769-RL1, puerta 1769-RD |
| Distancia nominal de la fuente de alimentación | 8 módulos |
| Calibre del cable (macizo / trenzado) | 22 a 14 AWG macizo / 22 a 16 AWG trenzado |
Protección electrónica integrada contra sobrecorriente y ejecución determinista
El 1769-OB16P incorpora protección electrónica integrada contra cortocircuitos y sobrecorriente térmica para cada punto de salida, lo que protege los interruptores internos de estado sólido y el cableado de campo frente a fallos temporales de línea o sobretensiones inductivas sin necesidad de fusibles externos. El módulo procesa tiempos rápidos de conmutación de ENCENDIDO/APAGADO (1.0 ms de ENCENDIDO y 2.0 ms de APAGADO) para mantener un rendimiento determinista y una sincronización precisa del control a través del bus posterior 1769 en entornos de maquinaria de alta velocidad.
Preguntas frecuentes
P: ¿Cuál es la diferencia principal entre el 1769-OB16 y el 1769-OB16P?
R: El sufijo «P» indica protección electrónica integrada contra sobrecorriente y cortocircuitos, así como una mayor capacidad de corriente por punto (hasta 1.0 A por punto a 30 °C, frente a un máximo de 0.5 A en el 1769-OB16 estándar).
P: ¿Qué bloque de terminales extraíble se necesita para la conexión del cableado de campo?
R: El 1769-OB16P utiliza el kit de bloque de terminales extraíble de 18 pines 1769-RTB18.
P: ¿Puede instalarse el módulo 1769-OB16P a más de 8 ranuras de la fuente de alimentación?
R: No. La distancia nominal de la fuente de alimentación es de 8 módulos. Para colocar módulos de salida más adelante en el banco, debe instalarse una fuente de alimentación de expansión (como 1769-PA2, 1769-PB2, 1769-PA4 o 1769-PB4).
Directrices de instalación en campo
- Monte el módulo en un riel DIN de 35 mm o directamente en la placa posterior del panel mediante tornillos M4. Asegúrese de que el riel DIN esté conectado a la tierra funcional (FE).
- Instale el módulo como máximo a 8 posiciones de ranura de la fuente de alimentación principal del sistema o de una fuente de alimentación de expansión.
- Desenergice por completo la fuente de alimentación de campo de 24 V CC y la alimentación del bus posterior del sistema antes de conectar o retirar el bloque de terminales 1769-RTB18.
- Conecte las cargas de salida de campo con cable de cobre macizo de 22 a 14 AWG o trenzado de 22 a 16 AWG, manteniendo conexiones de terminales firmes y seguras (par de apriete de 0.68 Nm / 6 in-lb).
- Fije firmemente las palancas de bloqueo del módulo para garantizar la continuidad adecuada del bus posterior 1769 antes de restablecer la alimentación del conjunto.
