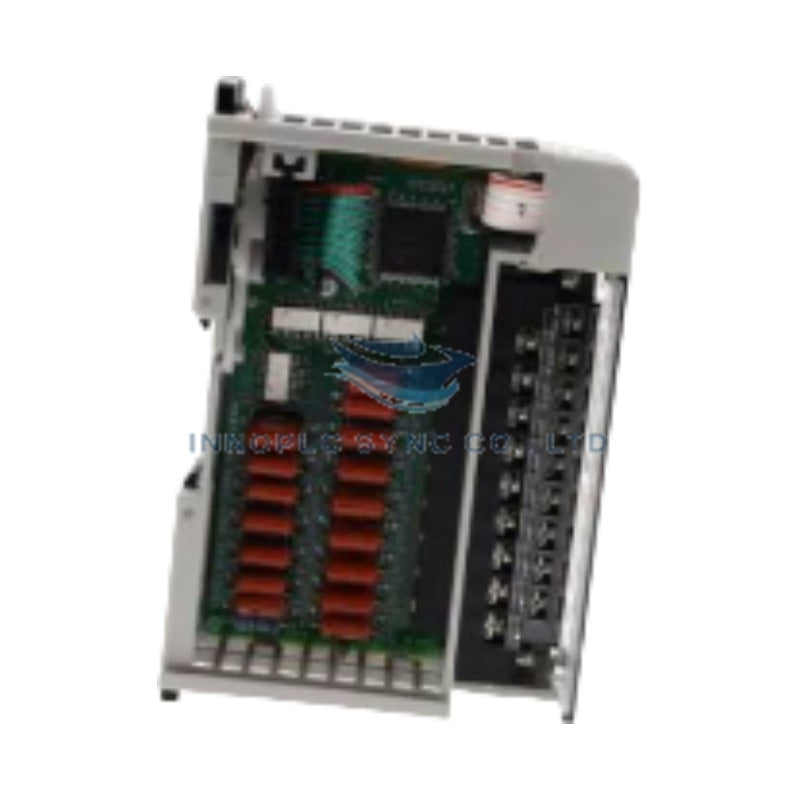

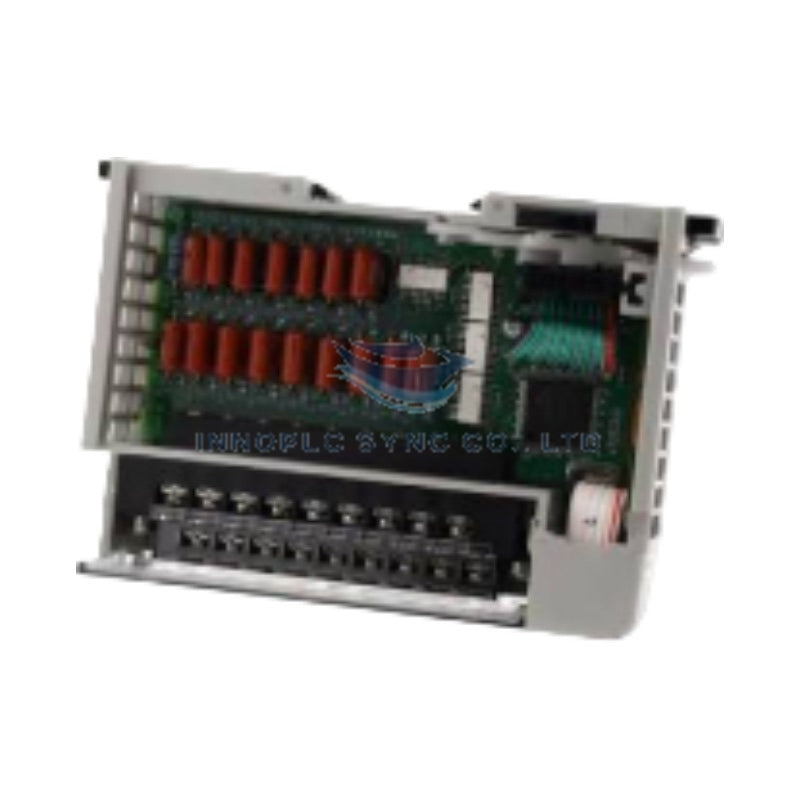

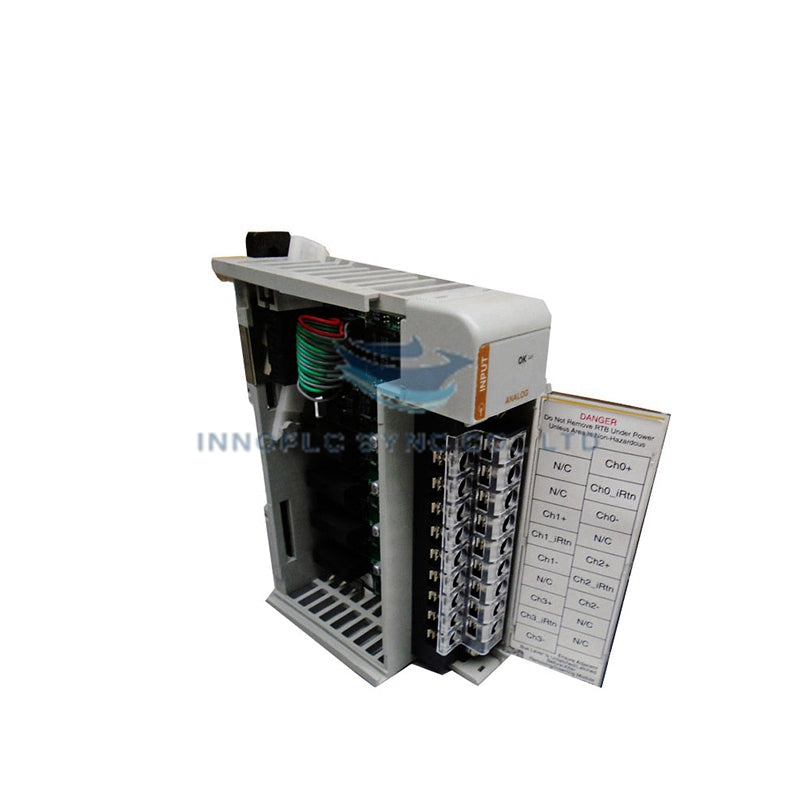

Módulo de entradas de CA CompactLogix Allen-Bradley 1769-IA16 de 16 puntos
El Allen-Bradley 1769-IA16, también catalogado como el módulo de entradas digitales 1769-IA16, funciona como un componente de hardware dedicado para la adquisición de señales de campo discretas de 120 VCA y la conexión al backplane dentro de plataformas de control CompactLogix.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1769-IA16 |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 0,75 lb (0,34 kg) |
| Dimensiones | Factor de forma estándar del módulo CompactLogix 1769 |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Consumo de energía | 115 mA a 5,1 VCC de consumo del backplane (3,3 W de disipación térmica) |
| Canales de entrada | 16 entradas discretas de CA (1 grupo de 16) |
| Rango de tensión de funcionamiento | 79 a 132 VCA |
| Frecuencia de funcionamiento | 47 a 63 Hz |
| Retardo de entrada activada/desactivada | 20 ms / 20 ms |
| Corriente máxima de irrupción | 250 mA |
Velocidad de comunicación del bus del backplane y rendimiento de EtherNet/IP
El módulo 1769-IA16 se conecta directamente al backplane local de CompactLogix para ejecutar el procesamiento de estados de entradas digitales de 120 VCA de alta densidad. Los datos de los canales de entrada se filtran mediante una red RC interna con perfiles de retardo de hardware deterministas de 20 ms tanto para las transiciones de activación como de desactivación. La velocidad de comunicación del bus del backplane y la compatibilidad con la memoria flash del firmware permiten escalar la densidad de E/S de alta densidad, al tiempo que aíslan los picos transitorios de línea en todo el bus del sistema.
Preguntas frecuentes
P: ¿Cómo están dispuestos los comunes en el módulo de entradas de CA 1769-IA16?
R: El módulo cuenta con 16 entradas organizadas en un solo grupo, con los comunes conectados internamente, lo que simplifica el cableado de campo a una única línea de retorno de neutro de CA.
P: ¿Cuáles son los límites de tensión de la señal de entrada para detectar correctamente los estados ACTIVADO y DESACTIVADO?
R: El módulo funciona dentro de un rango de tensión de CA de 79 a 132 VCA a 47 a 63 Hz. Las entradas por debajo del umbral mínimo se registran como estado DESACTIVADO, mientras que los niveles de tensión dentro del rango generan una señal de estado ACTIVADO.
P: ¿Cuál es el consumo de corriente del backplane y el consumo de energía de este módulo?
R: El 1769-IA16 consume 115 mA del bus del backplane de 5,1 VCC y disipa un máximo de 3,3 W de calor durante el funcionamiento a plena carga.
Directrices para la instalación en campo
- Monte el 1769-IA16 en un riel DIN conectado a tierra o fíjelo directamente a un subpanel del gabinete mediante herrajes de montaje M4. Verifique que el riel DIN mantenga una baja impedancia respecto a la tierra funcional (FE).
- Mantenga una separación mínima de 50 mm (2 pulgadas) por encima y por debajo del chasis del módulo para favorecer la convección térmica natural y la disipación de calor.
- Dirija los conductores de señales de campo de 120 VCA por canaletas de cableado separadas, alejadas de las líneas de CC de baja tensión y de los cables de comunicación, para evitar el acoplamiento de ruido.
- Conecte los dispositivos de campo al bloque de terminales extraíble utilizando cable de cobre sólido de 22 a 14 AWG o trenzado de 22 a 16 AWG. Asegure correctamente las conexiones de los terminales.
- Alinee los conectores de bus laterales con los módulos 1769 adyacentes y deslice la palanca del bus hasta la posición de bloqueo para completar la continuidad del bus del backplane antes de aplicar alimentación al sistema.
