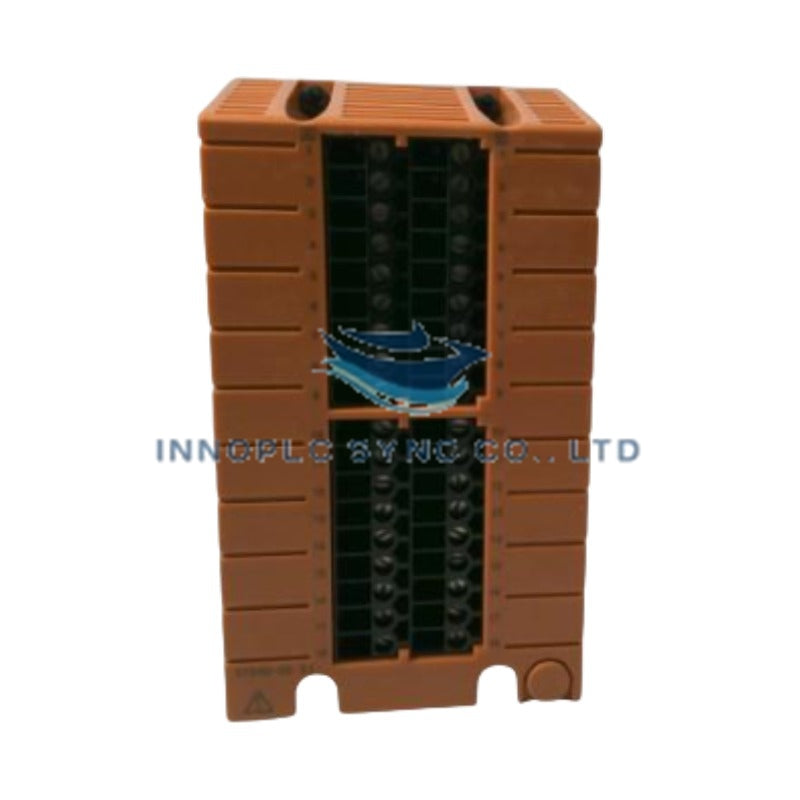

كتلة أطراف الإدخال/الإخراج الرقمية Yokogawa STB4D-00
مصمَّم لإنهاء توصيلات الأسلاك الميدانية عالية الكثافة في معماريات نظام التحكم الموزّع CENTUM VP، يوفّر Yokogawa STB4D-00 (كتلة أطراف الإدخال/الإخراج الرقمية STB4D-00) تنفيذًا ماديًا/كهربائيًا مباشرًا. يوفّر المكوّن نقاط توصيل بمشابك ضغط لإشارات الإدخال/الإخراج الرقمية المنفصلة، ما يسهّل تهيئة الوحدات ثنائية التكرار عبر شبكات التحكم الصناعية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | STB4D-00 |
| العلامة التجارية | Yokogawa |
| بلد المنشأ | اليابان |
| الوزن | 0.45 kg (1.00 lbs) |
| الأبعاد | أبعاد كتلة الأطراف القياسية من Yokogawa |
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية |
| استهلاك الطاقة | خامل (لا يتطلب مصدر طاقة خارجيًا) |
| نوع المنتج | كتلة أطراف |
| نوع الإنهاء | مشبك ضغط |
| التطبيق | واجهة الإدخال/الإخراج الرقمية |
| تكرار النظام | يدعم التهيئة ثنائية التكرار |
العزل بين القنوات وبروتوكول حلقة HART بتيار 4-20 mA
تحافظ وحدة الواجهة Yokogawa STB4D-00 على الحصانة ضد التشويش بين أجهزة القياس الميدانية وإلكترونيات معالجة اللوحة الخلفية، وذلك من خلال حواجز عزل داخلية لمسارات التوصيل. صُمِّعت مجموعة الأطراف لاستيعاب حلقات التحكم عالية الكثافة، وتحافظ على سلامة الإشارة عبر حدود العزل بين القنوات، مع منع التداخل المتبادل الناتج عن حلقات التأريض. وتدعم مسارات التأريض ومسارات الموصلات توجيه بروتوكول حلقة HART المستمر بتيار 4-20 mA بالتوازي مع شبكات التوصيل FOUNDATION Fieldbus / Profibus PA، من دون التسبب في اضمحلال الإشارة أو تدهور حراري يؤثر في نقاط مرجعية تعويض الوصلة الباردة (CJC).
الأسئلة الشائعة
س: هل يدعم STB4D-00 طوبولوجيات وحدات الإدخال/الإخراج المتكررة؟
ج: نعم، صُمِّمت كتلة الأطراف STB4D-00 لدعم التهيئة ثنائية التكرار لوحدات الإدخال والإخراج الرقمية.
س: ما آلية الإنهاء المستخدمة لتوصيلات الأسلاك الميدانية في STB4D-00؟
ج: يستخدم STB4D-00 أطراف مشابك ضغط مدمجة لتوصيل الموصلات الميدانية.
إرشادات التركيب الميداني
- عزل الطاقة: افصل جميع مصادر الإشارات الميدانية وتغذيات طاقة النظام قبل توصيل الأسلاك الميدانية بمجموعة STB4D-00 أو فصلها عنها.
- إجراء التثبيت: ثبّت كتلة الأطراف على قاعدة الوحدة المطابقة أو سكة التثبيت، وتحقق من تعشيق مزاليج القفل المادية بالكامل لتحمل الاهتزاز.
- توصيل الأسلاك: أدخل أطراف الموصلات المجردة مباشرةً في أطراف مشابك الضغط. تأكد من توافق مقاطع الأسلاك مع مواصفات مشبك الأطراف للحفاظ على مقاومة تلامس منخفضة.
- إنهاء التدريع: مرّر خطوط الإدخال/الإخراج الرقمية في مجاري أسلاك مؤرّضة ومنفصلة عن كابلات التيار المتردد عالية الجهد. صِل أسلاك التصريف بقضيب التأريض الأرضي المركزي للهيكل.
