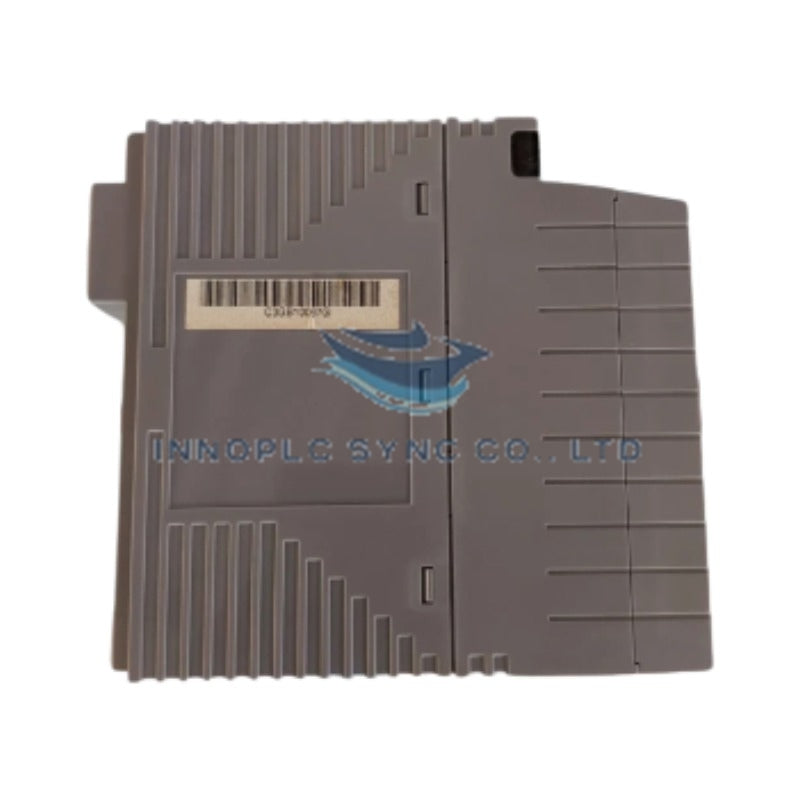

وحدة مقارن ناقل ESB من يوكوجاوا SCE401-11 S1
يعمل Yokogawa SCE401-11 S1، المدرج أيضًا باسم SCE401 كوحدة اقتران ناقل ESB، كمكوّن عتادي مخصص لاقتران إشارات الناقل الحتمية عالية السرعة داخل عقد محطات التحكم CENTUM. ويعمل كواجهة رئيسية لناقل ESB، حيث ينسّق الاتصالات وتبادل البيانات في الوقت الفعلي عبر ما يصل إلى 9 وحدات واجهة عقد متصلة، من دون التسبب في تذبذب إرسال الحزم أو زيادة الحمل الناتجة عن تحليل البروتوكول.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | SCE401-11 S1 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.24 kg |
| الأبعاد | 130 mm x 30 mm x 125 mm |
| درجة حرارة التشغيل | 0 إلى 50 deg C |
| استهلاك الطاقة | 5.0 VDC @ 0.5 A (2.5 W nominal) |
| نوع الوحدة | وحدة اقتران ناقل ESB |
| سعة الواجهة الرئيسية | ما يصل إلى 9 وحدات عقد قابلة للتوصيل |
| سرعة الإرسال | 128 Mbps (نقل بيانات وحدات الإدخال/الإخراج) |
| مسافة الإرسال | 10 m كحد أقصى |
| عزل الإشارة | عزل جلفاني بين القنوات عبر محولات نبضية |
تعويض الوصلة الباردة والعزل بين القنوات
يعمل SCE401-11 S1 ضمن معماريات عمليات Yokogawa، حيث تعتمد سلامة الإشارة على العزل الصارم بين القنوات وتعويض الوصلة الباردة (CJC) بدقة، ويعزل طاقة المنطق الداخلية عن انتشار الضوضاء القادمة من جانب الحقل. وعند التوصيل بقنوات إدخال حرارية أو تماثلية بعيدة عبر شبكات بروتوكول حلقات HART بتيار 4-20 mA، تحافظ حمولة ESB عالية السرعة البالغة 128 Mbps على تزامن بمستوى الميكروثانية. ويتيح مسار البيانات الحتمي هذا لوحدات التحويل الرقمية للعقد البعيدة إرسال تحديثات جهد المزدوجات الحرارية المعوّضة عبر اللوحة الخلفية من دون تأخر طور، مما يضمن معالجة دقيقة للمتغير المقاس (PV) في ظل أحمال الشبكة المرتفعة.
الأسئلة الشائعة
س: هل يمكن استبدال SCE401-11 S1 أثناء التشغيل مع بقاء عقدة التحكم مزودة بالطاقة؟
ج: يُدعم الإزالة والإدخال أثناء التشغيل (التبديل الفوري) بالكامل في هياكل ناقل ESB الزائدة عن الحاجة. وعند استبدال وحدة SCE401-11 S1 نشطة، يتولى مقارن الناقل الزائد عن الحاجة مهام مدير الناقل فورًا من دون تعطيل دورات فحص الإدخال/الإخراج النشطة.
س: ما حدود الكابلات الصارمة لتوصيل SCE401-11 S1 بعقد التوسعة البعيدة؟
ج: يجب أن تكون كابلات الربط كابلات ناقل ESB مخصصة من Yokogawa، على ألا يتجاوز الطول الإجمالي للقطعة 10 m. ويؤدي تجاوز حد المسافة البالغ 10 m إلى عدم تطابق ممانعة الخط وتدهور شكل موجة الإشارة التفاضلية البالغة 128 Mbps.
إرشادات التركيب الميداني
- تحقق من تعطيل طاقة فتحة الحامل المستهدفة، أو من أن مقارن الناقل الزائد عن الحاجة يقوم بنشاط بقيادة حركة الناقل، قبل تركيب SCE401-11 S1.
- حاذِ حواف لوحة الدارة للوحدة مع قضبان التوجيه العلوية والسفلية لفتحة الحامل الفرعي المخصصة لوحدة التحكم.
- أدخل الوحدة إلى الداخل حتى يستقر موصل اللوحة الخلفية متعدد الأطراف بالكامل، ثم شد مسماري التثبيت العلوي والسفلي بعزم 0.5 Nm.
- ثبّت كابل اتصال ناقل ESB المخصص بواجهة الموصل الأمامية، مع التأكد من أن مزاليج القفل الجانبية قد أغلقت بإحكام في موضعها.
- صِل سلك درع الكابل مباشرة بشريط التأريض الوظيفي (FE) في الخزانة باستخدام موصل قصير منخفض الممانعة لمنع تداخل التداخل الكهرومغناطيسي (EMI) عالي التردد.
