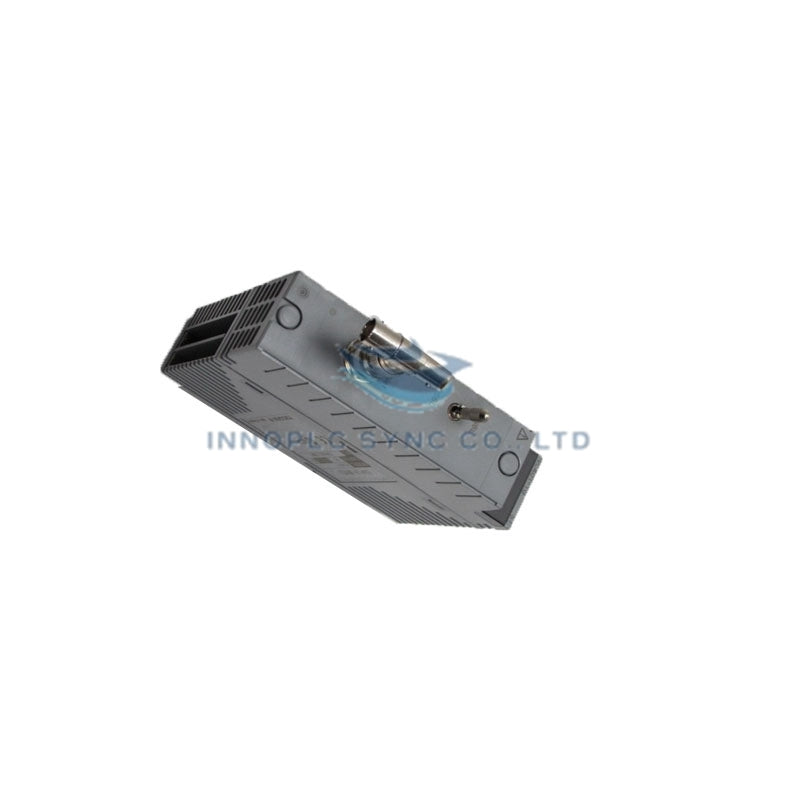

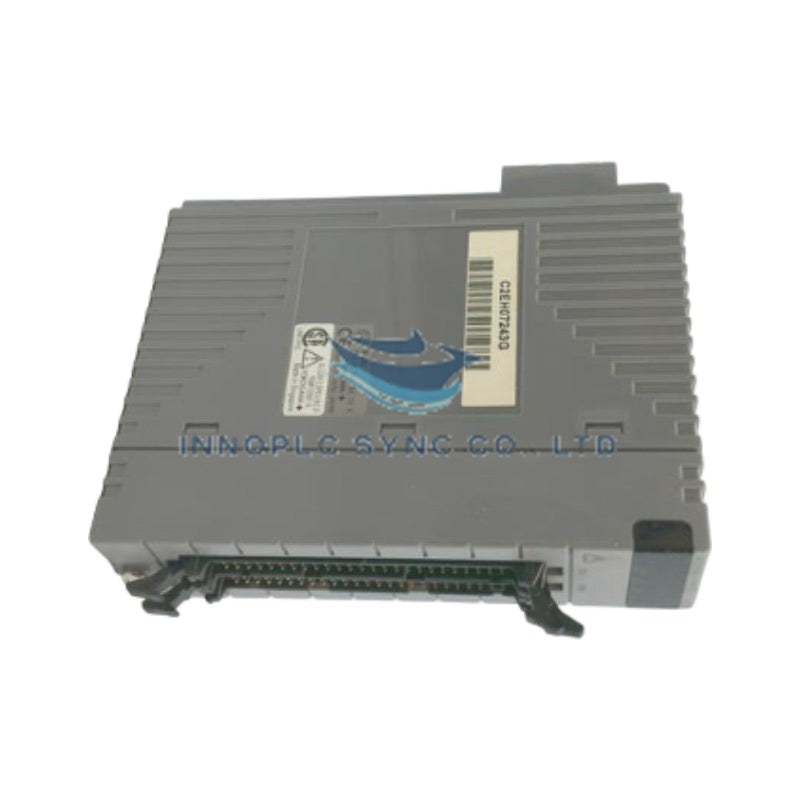

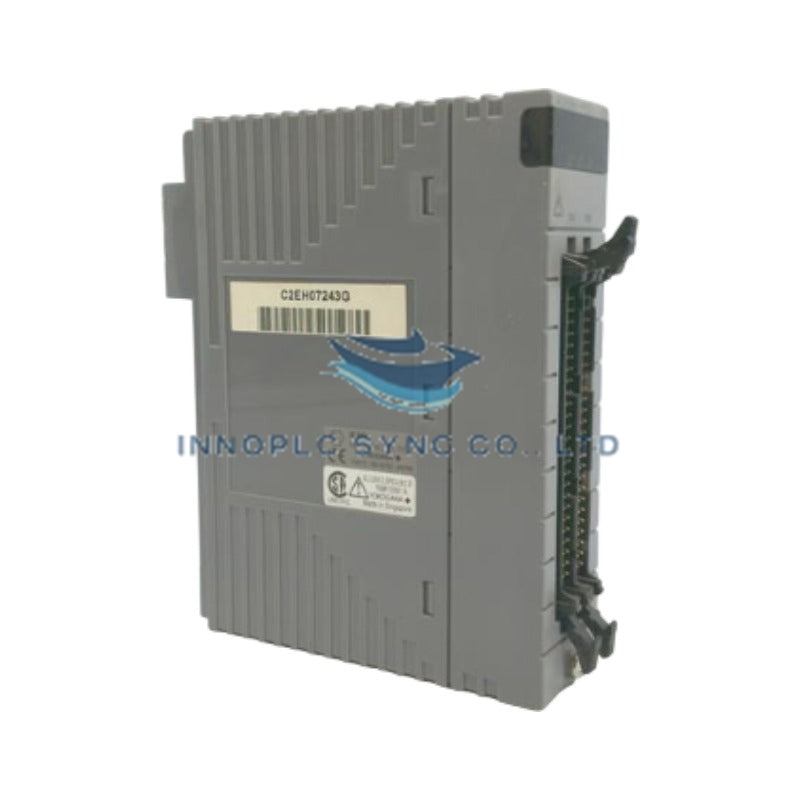

وحدة واجهة Yokogawa S9981DE-02

SKU: S9981DE-02

Manufacturer: Yokogawa
Product No.: S9981DE-02
Condition：في الأوراق المالية
Product Type: وحدات الواجهة
Product Origin: Japan
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

يعمل Yokogawa S9981DE-02، المُدرج أيضًا باسم وحدة الواجهة S9981DE، كمكوّن عتادي مخصص لاكتساب البيانات متعددة الإشارات ضمن منصات الأتمتة الصناعية Yokogawa STARDOM. ويتصل مباشرةً بالمزدوجات الحرارية وحساسات RTD وإشارات الجهد والتيار والمدخلات المنفصلة الموجودة في جانب الحقل، ويحوّل متغيرات العملية التناظرية والرقمية عبر 16 قناة معزولة لكي ينفذها محرك منطق وحدة التحكم المستقلة.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	S9981DE-02
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.45 kg
الأبعاد	130 mm x 30 mm x 125 mm
درجة حرارة التشغيل	0 إلى 50 deg C
استهلاك الطاقة	24 VDC @ 250 mA كحد أقصى
نوع الوحدة	وحدة واجهة / وحدة إدخال وإخراج متعددة الإشارات
عدد القنوات	16 قناة
مدخلات الإشارة المدعومة	مزدوج حراري، RTD، جهد، تيار (4-20 mA)، رقمية
عزل الإشارة	عزل جلفاني بين القنوات وبين القنوات والناقل
توافق النظام	نظام التحكم Yokogawa STARDOM

تعويض الوصلة الباردة والعزل بين القنوات

صُممت الوحدة S9981DE-02 للقياس الدقيق عبر شبكات العمليات، وتستخدم حواجز عزل جلفاني فردية بين القنوات لمنع حلقات تأريض الحقل والضوضاء ذات النمط المشترك والتداخل الكهربائي بين القنوات. وعند معالجة إشارات منخفضة بالميليفولت من المزدوجات الحرارية أو أجهزة الإرسال العاملة ببروتوكول حلقة HART بتيار 4-20 mA، تعمل محولات تناظرية إلى رقمية داخلية عالية الدقة بالتوازي مع دوائر تعويض الوصلة الباردة (CJC) المدمجة. ويعوض هذا التصميم تقلبات درجة الحرارة المحيطة المحلية عند كتلة التوصيل، مما يضمن رقمنة دقيقة لمتغير العملية (PV) دون انجراف الإشارة.

الأسئلة الشائعة

س: هل تدعم الوحدة S9981DE-02 الاستبدال أثناء التشغيل خلال تشغيل وحدة تحكم STARDOM النشطة؟

ج: يدعم النظام الإزالة والإدخال أثناء التشغيل، شريطة فصل كتلة أطراف الحقل أولًا واتخاذ الاحتياطات المناسبة للتفريغ الساكن لمنع العابرين على الناقل.

س: كيف تُكوَّن أنواع الإشارات المختلفة على القنوات الـ16 في الوحدة S9981DE-02؟

ج: تُحدد نطاقات إشارات الإدخال (RTD أو TC أو 4-20 mA أو الجهد) لكل قناة على حدة عبر برنامج تهيئة نظام STARDOM، الذي يطبق التحجيم الداخلي ويمكّن إجراءات CJC تلقائيًا.

إرشادات التركيب الميداني

أوقف تشغيل فتحة الرف الفرعي أو افصل كتلة موصل أسلاك الحقل قبل إدخال الوحدة S9981DE-02 أو إزالتها.
حاذِ حواف بطاقة الوحدة مع قنوات التوجيه في الوحدة الأساسية STARDOM وادفعها بإحكام حتى يثبت موصل اللوحة الخلفية متعدد السنون في مكانه.
أحكم ربط مسماري التثبيت العلوي والسفلي بعزم 0.5 Nm لتأمين التأريض الميكانيكي بهيكل الرف.
صِل أسلاك حساسات الحقل بكتلة الأطراف المخصصة، مع إبقاء أسلاك تمديد المزدوجات الحرارية منفصلة عن مسارات أسلاك التيار المتردد عالي الجهد.
صِل جميع أسلاك تصريف دروع الكابلات مباشرةً بقضيب ناقل التأريض الوظيفي (FE) في الخزانة باستخدام موصلات نحاسية منخفضة الممانعة.
