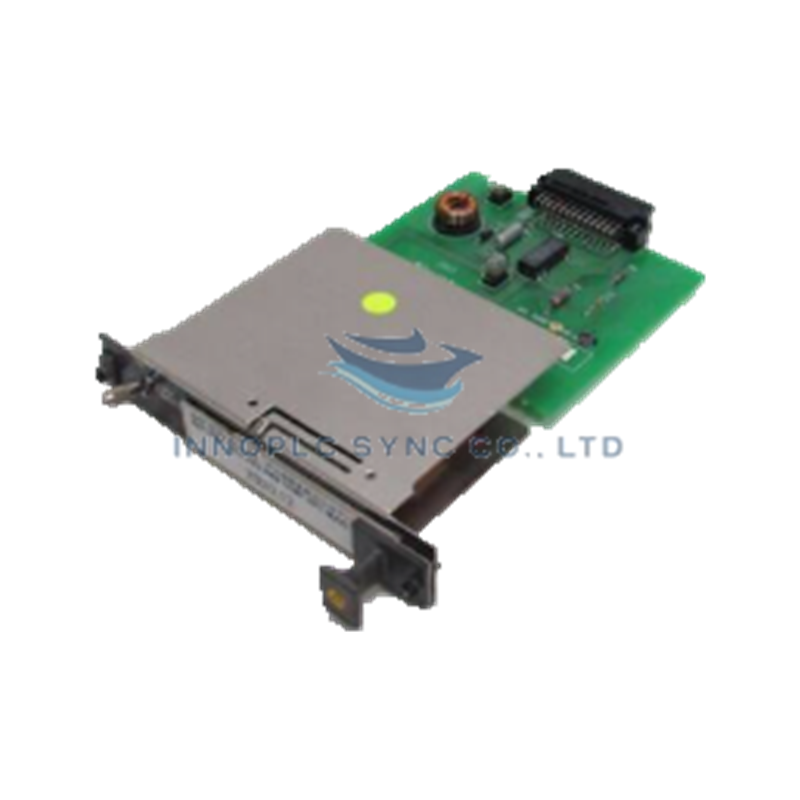

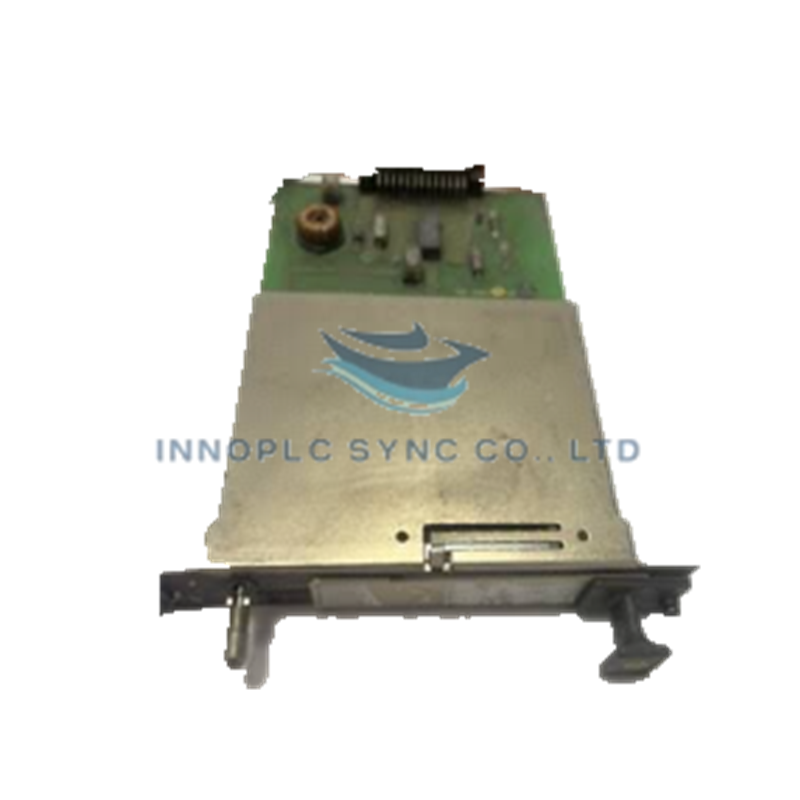

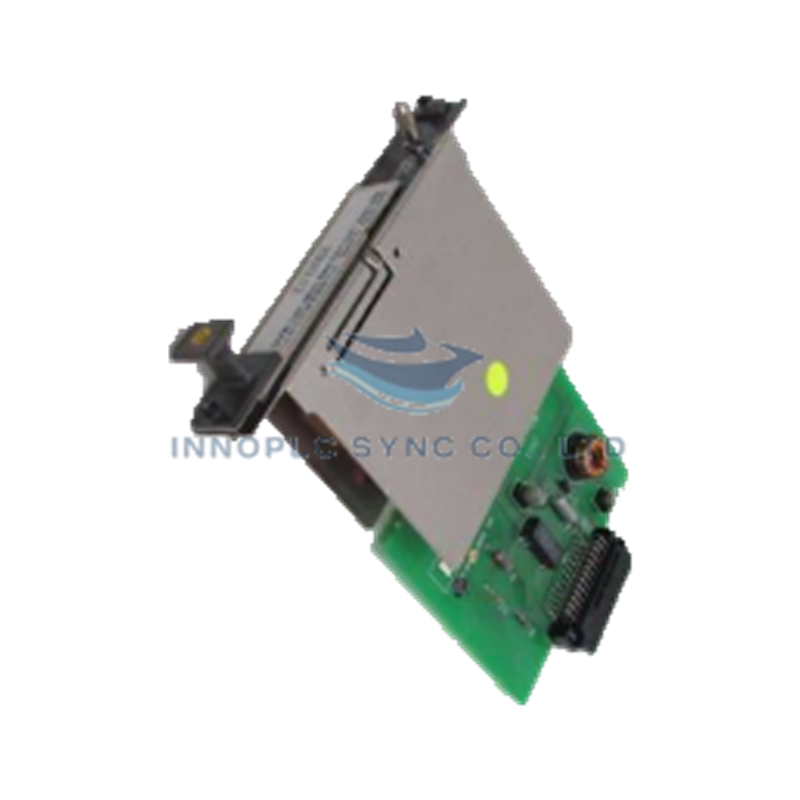

وحدة بطارية احتياطية لوحدة المعالجة المركزية Yokogawa S9971DB-0
يعمل Yokogawa S9971DB-0، المدرج أيضًا باسم S9971DB كوحدة بطارية احتياطية لوحدة المعالجة المركزية، كمكوّن عتادي مخصص للحفاظ على ذاكرة SRAM المتطايرة أثناء انقطاعات الطاقة ضمن منصتَي Yokogawa CENTUM VP وSTARDOM. ويوفّر تيارًا مستمرًا فوريًا عند انخفاض طاقة اللوحة الخلفية الرئيسية عن الحدود التشغيلية، محافظًا على سجلات وحدة المعالجة المركزية وحالات ساعة النظام والمتغيرات المحتفظ بها لمنع فقدان الإعدادات وإعادة تشغيل وحدات التحكم غير المهيأة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | S9971DB-0 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.3 kg |
| الأبعاد | 115 mm x 241 mm x 30 mm |
| درجة حرارة التشغيل | -10 إلى 55 deg C |
| استهلاك الطاقة | 6 VDC @ سعة 1800 mAh (مصدر احتياطي مساعد) |
| تقنية البطارية | هيدريد النيكل والمعدن (NiMH) |
| جهد الخرج | 6 VDC |
| مدة الاحتياط | حوالي ساعتين إلى 4 ساعات في ظل الحمل المعتاد لوحدة المعالجة المركزية |
| الامتثال للمواد | RoHS, REACH |
| شهادات السلامة | CE, UL |
تعويض الوصلة الباردة وسلامة إشارات نظام التحكم الموزع
في بيئات التحكم الموزع التي تعالج متغيرات ميدانية عالية الكثافة، تحمي S9971DB-0 كتل الذاكرة المحلية التي تخزن معاملات المعايرة النشطة وجداول البحث الخاصة بتعويض الوصلة الباردة (CJC) وجداول أجهزة بروتوكول حلقات HART بتيار 4-20 mA. ويعتمد العزل بين القنوات في بطاقات الإدخال التناظرية اللاحقة على استقرار ذاكرة وحدة المعالجة المركزية المستمر لتجنب دورات إعادة ضبط حالات التشخيص أثناء انتقالات الطاقة. ومن خلال الحفاظ على الجهد عبر ناقل ذاكرة المعالج دون تأخير أثناء أعطال الطاقة الرئيسية، تضمن الوحدة بقاء القيم المرجعية التناظرية ومصفوفات خطية المزدوجات الحرارية ومعلمات عقد الناقل الميداني سليمة تمامًا عند استعادة الطاقة الرئيسية.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة S9971DB-0 أثناء تشغيل وحدة المعالجة المركزية ووصول الطاقة إليها؟
ج: نعم. تدعم S9971DB-0 الاستبدال أثناء التشغيل مع بقاء طاقة النظام الرئيسية فعالة. وتسحب وحدة المعالجة المركزية الطاقة مباشرة من ناقل اللوحة الخلفية الرئيسية أثناء عملية الاستبدال، مما يتيح إزالة خلية البطارية دون المخاطرة بفقدان الذاكرة.
س: كيف تكتشف وحدة المعالجة المركزية حالة نفاد البطارية في S9971DB-0؟
ج: تمرر الوحدة تغذية راجعة عن جهد الأطراف عبر دوائر استشعار داخلية إلى اللوحة الخلفية، مما يطلق إنذارًا تشخيصيًا للنظام على محطة عمل المشغل عند انخفاض جهد البطارية عن حدود السلامة التشغيلية.
إرشادات التركيب الميداني
- افحص غلاف S9971DB-0 بحثًا عن العيوب المادية أو تسرب الإلكتروليت قبل تركيبها في الحامل الفرعي.
- تأكد من تنشيط حامل وحدة المعالجة المركزية الرئيسي قبل إدخال وحدة بطارية بديلة للحفاظ على النسخ الاحتياطي المتواصل للذاكرة أثناء الاستبدال.
- حاذِ هيكل الوحدة مع أدلة واجهة البطارية على هيكل وحدة التحكم، ثم أدخلها إلى الداخل حتى تستقر ألسنة القفل بإحكام في مكانها.
- تحقق من إضاءة مؤشر LED التشخيصي للبطارية في اللوحة الأمامية باللون الأخضر أو من اختفاء إنذار انخفاض البطارية من شاشة تشخيص وحدة التحكم.
- مرّر أي كابلات تغذية راجعة تشخيصية خارجية بعيدًا عن خطوط طاقة التيار المتردد عالية الجهد لمنع الضوضاء الكهربائية المستحثة في مسارات الإشارات التشخيصية.
