وحدة واجهة شبكة Yokogawa S2BN1D-11130 ProSafe-RS

SKU: S2BN1D-11130

Manufacturer: Yokogawa
Product No.: S2BN1D-11130
Condition：في الأوراق المالية
Product Type: وحدات واجهة الشبكة
Product Origin: Japan
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

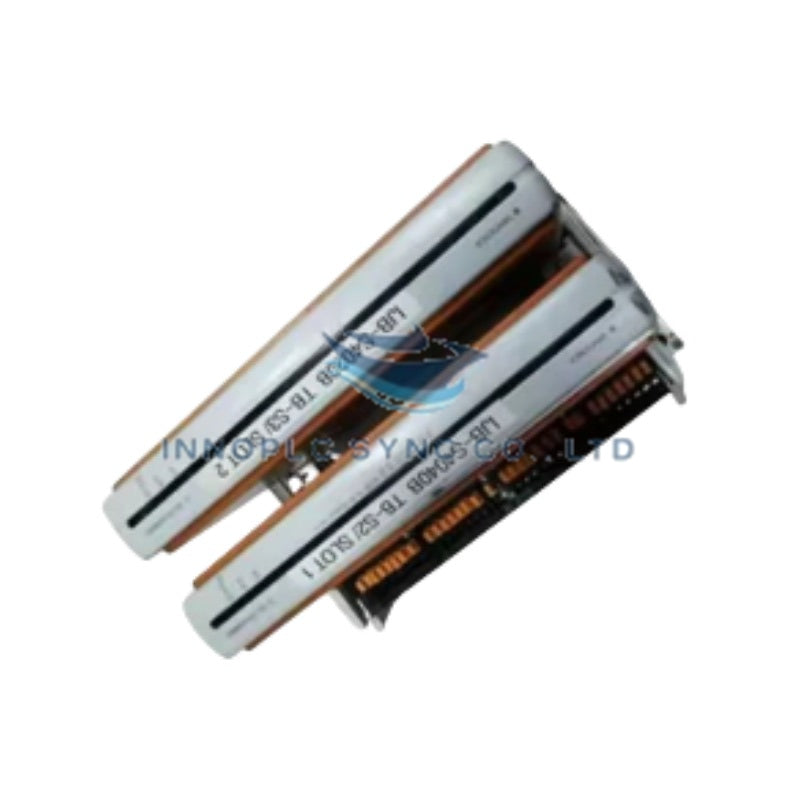

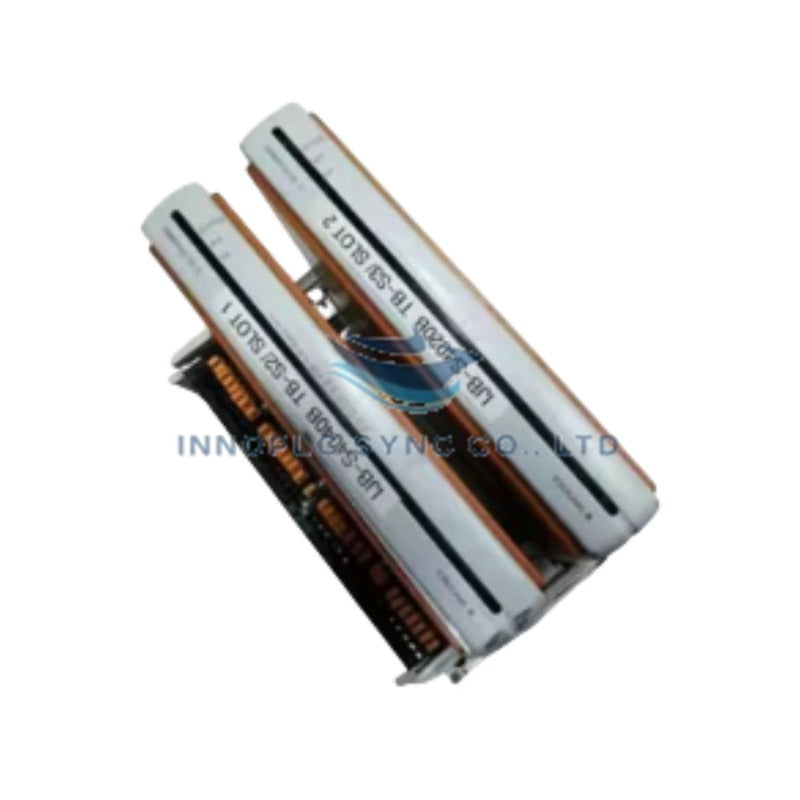

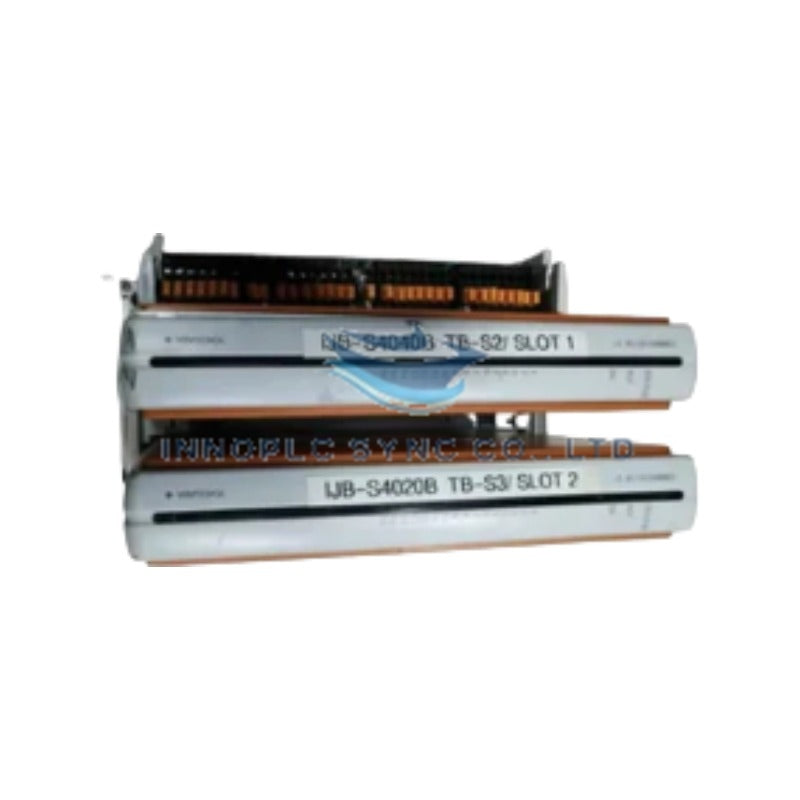

يعمل Yokogawa S2BN1D-11130، المُدرج أيضًا باسم S2BN1D كوحدة واجهة شبكة، كمكوّن عتادي مخصص لربط الاتصالات وتوزيع طاقة المجال ضمن شبكات السلامة لوحدات الإدخال/الإخراج N-IQ. تُثبَّت الوحدة بين وحدة التحكم بالسلامة وما يصل إلى 6 وحدات إدخال/إخراج N-IQ، وتعالج بروتوكولات ناقل N-ESB عالية السرعة لتوجيه إشارات منطق السلامة، وتمرير مدخلات الإنذار الخارجية، وتوفير ناقل خرج منظم بجهد 24 VDC إلى أجهزة الإدخال/الإخراج اللاحقة.

المواصفات العتادية

المعلمة	المواصفة
الطراز	S2BN1D-11130
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	وزن الهيكل القياسي (حوالي 1.2 كجم)
الأبعاد	تصميم NIU مدمج
درجة حرارة التشغيل	-20 إلى 60 درجة مئوية
استهلاك الطاقة	جهد الإدخال: 100-240 VAC (50/60 Hz) أو 24 VDC؛ الخرج: 24 VDC
واجهة الاتصال	بروتوكول ناقل N-ESB
سعة الإدخال/الإخراج	توصيل ما يصل إلى 6 وحدات إدخال/إخراج N-IQ
واجهة الصيانة	منفذ طرفي Micro-USB (إعداد العقدة والتشخيص)
تحمل العزل	1500 VAC لمدة دقيقة واحدة (من دخل الطاقة إلى طرف التأريض)
اتجاه التركيب	تركيب رأسي فقط (على سكة DIN أو على الحائط)
عائلة المنتج	نظام ProSafe-RS للأجهزة المنفذة للسلامة

توجيه إشارات المجال وتكامل حلقات DCS

تنشئ S2BN1D-11130 قنوات اتصال حتمية عبر بنية ناقل N-ESB، مع الحفاظ على تبادل بيانات منخفض زمن الاستجابة عبر قطاعات التحكم بالسلامة. وتحافظ وحدة الواجهة على تمرير شفاف لإشارات المجال لاتصالات بروتوكول حلقات HART بتيار 4-20 mA عند إدارة وحدات N-IQ التناظرية. وتعمل دوائر العزل الحاجزي الجلفاني المتكاملة والعزل بين القنوات على كبت حلقات التأريض والضوضاء الكهرومغناطيسية، مع الحفاظ الكامل على إشارات HART الرقمية بنمط التضمين FSK ومدخلات العمليات الحرجة للسلامة.

الأسئلة الشائعة

س: كيف يتم تعيين رقم العقدة في وحدة واجهة الشبكة S2BN1D-11130؟

ج: يُضبط رقم العقدة ومعلمات التشخيص عبر منفذ صيانة micro-USB المدمج باستخدام برنامج إعداد النظام المخصص.

س: ما قيود اتجاه التركيب الفعلي لوحدة S2BN1D-11130؟

ج: يجب تركيب الوحدة حصريًا في اتجاه رأسي على سكة DIN قياسية أو أسطح جدارية لضمان التبريد بالحمل الطبيعي والاستقرار الهيكلي المناسبين.

إرشادات التركيب الميداني

عزل الطاقة: افصل مصادر طاقة AC/DC الرئيسية وخطوط أحمال المجال قبل تركيب وحدة S2BN1D-11130 أو صيانتها.
التركيب الرأسي: ثبّت الهيكل في اتجاه رأسي فقط على سكة DIN مقاس 35 mm أو لوحة تركيب، وتحقق من تعشيق آليات القفل الميكانيكية بإحكام.
التأريض والسلامة العازلة: صِل طرف تأريض الوحدة مباشرةً بالأرضي الوظيفي للخزانة، مع الحفاظ على حماية حاجز العزل البالغ 1500 VAC بين مداخل الطاقة والأرضي.
توصيل ناقل N-ESB: صِل كابلات اتصال ناقل N-ESB بالمنافذ المخصصة، مع الالتزام الصارم بمواصفات مقاومة إنهاء الناقل ونصف قطر الانحناء.
توصيل الإنذار الخارجي: صِل نقاط دخل الإنذار الخارجية بمجموعة الأطراف المخصصة، مع التأكد من أن أسلاك الإشارة محمية وموجهة بعيدًا عن خطوط AC عالية الجهد.

معلومات الطلب والضمان

شروط الشراء والإرجاع

إرشادات مفصلة حول الحد الأدنى لكمية الطلب ومواعيد التسليم وخيارات الدفع والضمان وسياسات الإرجاع.

نحن نقبل بكل سرور الطلبات بالجملة، مع الحد الأدنى لكمية الطلب وهو وحدة واحدة فقط.

عند الطلب، يمكننا تقديم جميع المستندات اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من أوراق التصدير المطلوبة.

نحن نقبل الدفع بنسبة 100% T/T (التحويل البرقي) قبل الشحن. بالنسبة للعناصر التي تتطلب مهلة زمنية، يلزم إيداع 30% مقدمًا، مع دفع 70% المتبقية قبل الشحن. بالنسبة للتحويلات بالرنمينبي، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.

جميع العناصر الجديدة والأصلية تأتي مع ضمان قياسي لمدة عام واحد. للحصول على خيارات الضمان الممتد، لا تتردد في الاتصال بنا للحصول على تفاصيل التسعير.

نحن نعطي الأولوية لرضاك. إذا كنت بحاجة إلى إرجاع منتج ما، فيجب أن يتم ذلك خلال 30 يومًا من تاريخ الشراء. يجب أن يكون المنتج غير مستخدم، وغير مفتوح، وفي عبوته الأصلية، بما في ذلك جميع الملحقات. ستتم معالجة المبالغ المستردة خلال 5-7 أيام عمل من استلام المرتجع. يرجى ملاحظة أن رسوم الشحن والمناولة غير قابلة للاسترداد.
