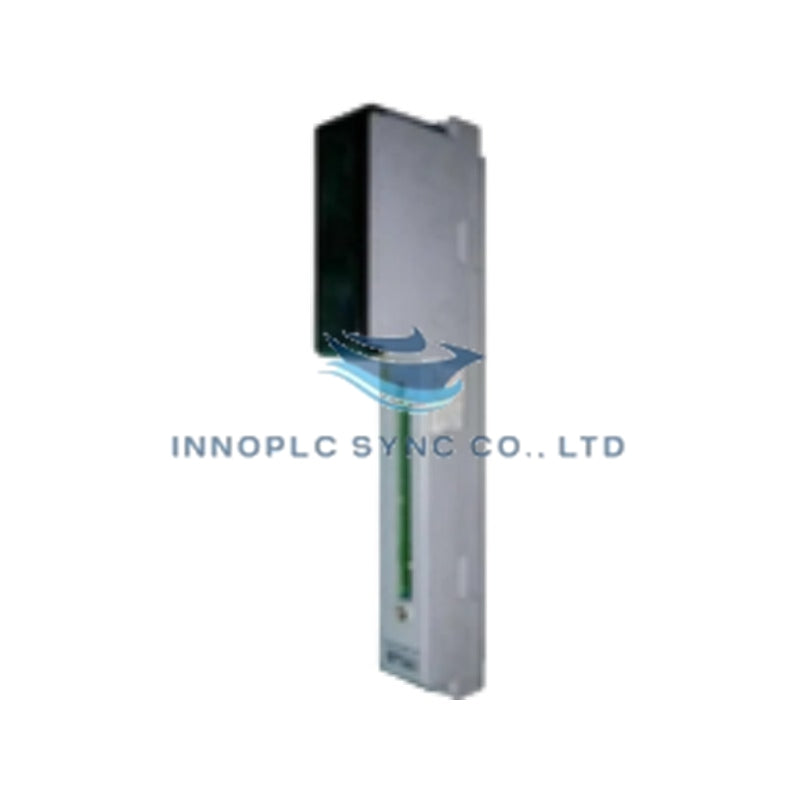

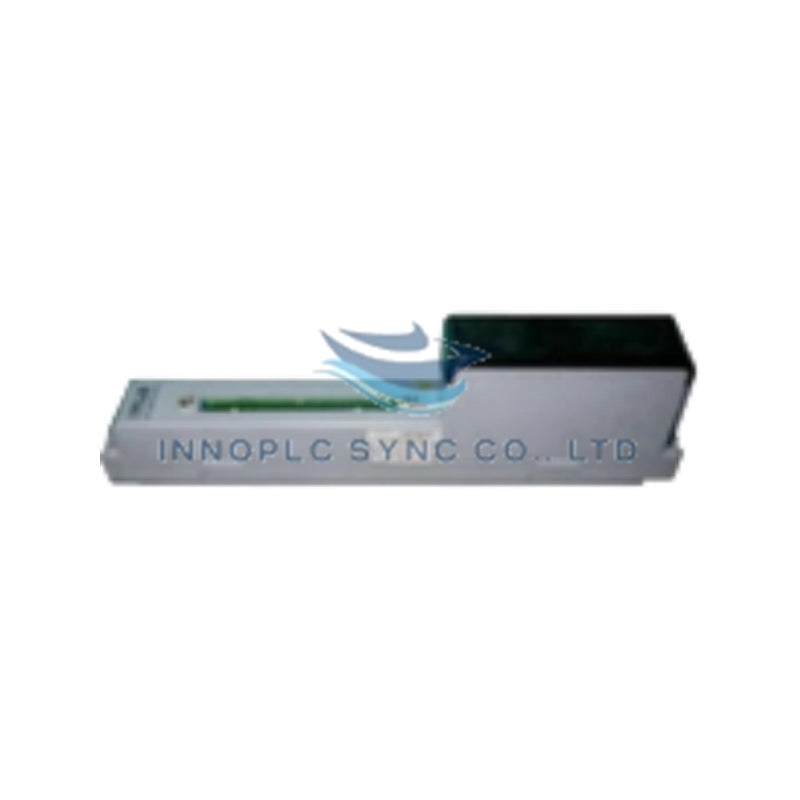

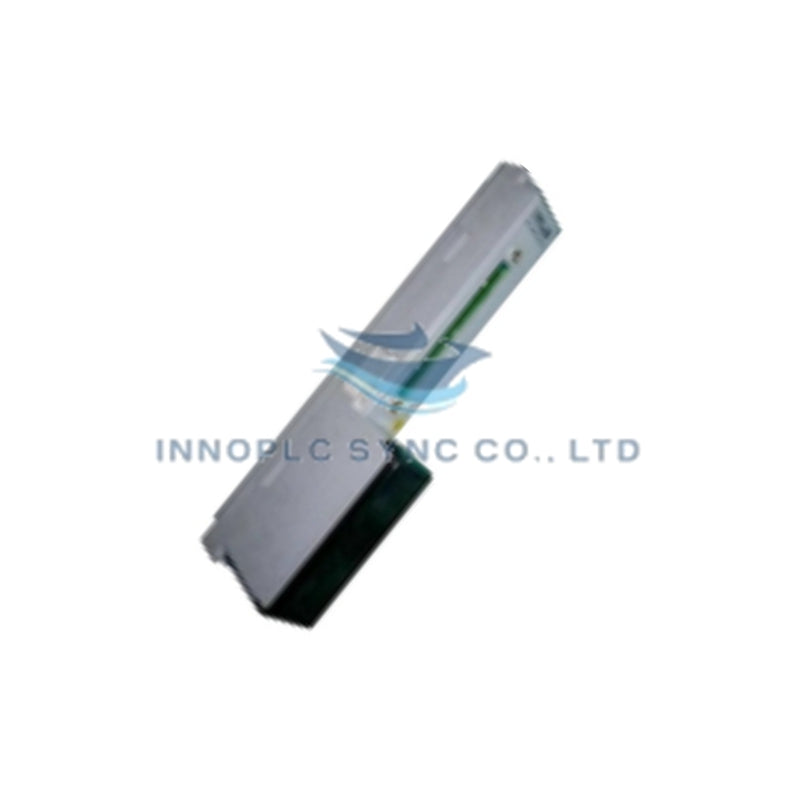

وحدة واجهة اتصالات Yokogawa RS4CCM-C11
يعمل Yokogawa RS4CCM-C11، المُدرج أيضًا باسم RS4CCM-C11 كوحدة واجهة اتصالات، كمكوّن عتادي مخصص للاتصالات التسلسلية متعددة الإسقاط واقتناء البيانات ضمن شبكات أنظمة التحكم من Yokogawa. وباستخدام بروتوكول الطبقة الفيزيائية RS-485، توفر الوحدة وصلات بيانات تسلسلية بين لوحات التوصيل الخلفية لوحدات التحكم المحلية والأجهزة التسلسلية المركبة ميدانيًا، ضمن درجات حرارة تشغيل تتراوح من -20 إلى 55 درجة مئوية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | RS4CCM-C11 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.5 كجم (1.10 رطل) |
| الأبعاد | 440 مم × 284 مم × 52 مم |
| درجة حرارة التشغيل | -20 إلى 55 درجة مئوية |
| استهلاك الطاقة | ناقل نظام سلبي / جهد تحكم خارجي |
| بروتوكول الاتصالات | واجهة تسلسلية RS-485 |
| النوع الوظيفي | وحدة واجهة اتصالات |
| إطار التطبيق | أنظمة الأتمتة الصناعية والتحكم في العمليات |
توجيه إشارات الحقل وتكامل حلقات DCS
تنفذ RS4CCM-C11 توجيهًا تسلسليًا حتميًا للناقل عبر شبكات الأجهزة الموزعة. وصُممت الوحدة باستخدام مرسلات ومستقبلات خطوط منخفضة السعة وحواجز عزل بين القنوات، مما يحد من الضوضاء عالية التردد ذات النمط المشترك وفروق جهد الأرضي في ناقلات RS-485 متعددة الإسقاط. وتحافظ بنية الوحدة على سلامة الإشارة باستمرار لأجهزة مودم بروتوكول حلقات HART بتيار 4-20 mA وبوابات متغيرات العمليات الرقمية العاملة على شبكات الحقل المتصلة.
الأسئلة الشائعة
س: ما طوبولوجيا الناقل الفيزيائية المطلوبة عند توصيل واجهة RS-485 الخاصة بـ RS4CCM-C11؟
ج: تتطلب RS4CCM-C11 طوبولوجيا ناقل متسلسلًا باستخدام موصلات زوجية ملتوية ومحمية، مع تركيب مقاومات إنهاء بقيمة 120 أوم عبر خطوط الإشارة عند الطرفين الفيزيائيين لخط الجذع.
س: كيف يفيد العزل بين القنوات RS4CCM-C11 في البيئات الصناعية القاسية؟
ج: يمنع العزل الجلفاني المدمج بين القنوات تيارات حلقات الأرضي وارتفاعات الجهد العابرة على خطوط التسلسل الحقلية من إتلاف إلكترونيات نظام التحكم المركزي.
إرشادات التركيب الميداني
- عزل الطاقة: افصل تمامًا مصادر طاقة النظام وتغذيات طاقة الحلقات الخارجية قبل تركيب مجموعة الوحدة أو توصيلها أو صيانتها.
- تركيب الحامل وملاءمة الهيكل: حاذِ غلاف الوحدة داخل فتحة هيكل النظام، مع التأكد من استقرار موصل حافة اللوحة الخلفية بالكامل في مقبس اللوحة الخلفية.
- إنهاء ناقل RS-485: فعّل مقاومات إنهاء خارجية لمطابقة الخط بقيمة 120 أوم أو صِلها عند أول وآخر جهاز عقدة في شبكة كابل RS-485 للقضاء على انعكاسات الإشارة.
- تأريض كابل الحماية: صِل سلك تصريف حماية كابل RS-485 بطرف التأريض الوظيفي المخصص عند طرف واحد فقط لمنع تيارات حلقات الأرضي.
- تخفيف الإجهاد الميكانيكي: ثبّت كابلات الحقل باستخدام أربطة الكابلات أو مشابك التثبيت بمحاذاة جسم الموصل لمنع تعرض أطراف التوصيل لإجهاد ميكانيكي.
