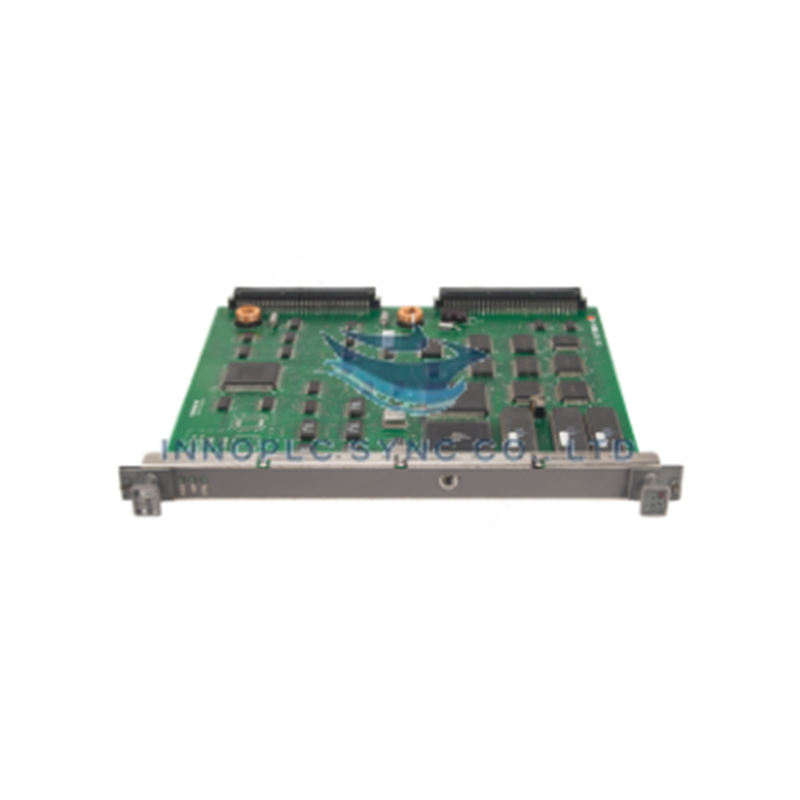

بطاقة الماستر لواجهة ناقل RIO S2 من يوكوغاوا RB301
تعمل Yokogawa RB301، المدرجة أيضًا باسم بطاقة RB301 الرئيسية لواجهة ناقل S2 RIO، كمكوّن عتادي مخصص للاتصالات التسلسلية عالية السرعة مع وحدات الإدخال/الإخراج البعيدة وتحكيم الناقل ضمن منصات Yokogawa CENTUM CS 3000 وCENTUM VP DCS. وتعمل البطاقة عبر خطي ناقل مزدوجي التكرار، فتدير تسلسل حزم البيانات، ومزامنة الإطارات، وتمرير الرموز المحدد زمنيًا بين وحدات المعالجة المركزية ووحدات واجهة العقد البعيدة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | RB301 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 3.0 kg (6.61 lbs) |
| الأبعاد | مواصفات وحدة قياسية للتركيب على الرف |
| درجة حرارة التشغيل | -20 إلى 60 deg C |
| استهلاك الطاقة | تعمل بالطاقة عبر ناقل اللوحة الخلفية للنظام |
| نوع واجهة الناقل | واجهة رئيسية لناقل S2 RIO |
| دعم التكرار | تهيئة خط ناقل RIO مزدوج التكرار |
| منصة النظام | نظام Yokogawa CENTUM للتحكم الموزع |
| فئة الوحدة | بطاقة رئيسية لواجهة ناقل الإدخال/الإخراج البعيد |
عزل القنوات وتوجيه إشارات الحقل
تتضمن RB301 عزلًا جلفانيًا بصريًا ودوائر عزل بين القنوات عبر جميع قنوات الإرسال بين اللوحة الخلفية والناقل. وتعزل هذه البنية منطق ناقل النظام عالي السرعة عن العابرار الكهربائي الناجم عن الحقل، وفروق الجهد في الوضع المشترك، وضوضاء حلقات التأريض. وتحافظ الواجهة الرئيسية على تمرير شفاف لبيانات أجهزة الحقل اللاحقة، مع الحفاظ على هياكل إشارات بروتوكول حلقات 4-20 mA HART وتضمين FSK الرقمي عبر شبكات الإدخال/الإخراج الفرعية البعيدة.
الأسئلة الشائعة
س: كيف تتعامل RB301 مع نقل الخدمة عند حدوث عطل في تهيئات الناقل المتكررة؟
ج: عند تشغيلها في تهيئة مزدوجة التكرار، تراقب RB301 إشارات حاملة الناقل باستمرار، وتحوّل نقل البيانات تلقائيًا إلى خط RIO الثانوي دون مقاطعة تنفيذ وحدة المعالجة المركزية.
س: هل يمكن تبديل RB301 أثناء تشغيل النظام؟
ج: نعم، شريطة أن تدعم اللوحة الخلفية لرف CENTUM المضيف الإدخال والإزالة أثناء التشغيل، إذ يمكن استبدال RB301 بينما تحافظ البطاقة الشريكة المتكررة على اتصال الناقل النشط.
إرشادات التركيب الميداني
- الحماية من التفريغ الكهروستاتيكي: ارتدِ سوار معصم مؤرضًا موصولًا بأرضي الخزانة الوظيفي قبل التعامل مع البطاقة الرئيسية RB301 أو إدخالها.
- إدخال البطاقة في الرف: حاذِ قضبان توجيه حافة البطاقة بشكل مستقيم مع فتحة اللوحة الخلفية، ثم أدخل الوحدة بثبات حتى تسمع طقطقة أذرع المزلاج وتُقفل في مكانها.
- توصيل الكابل المحوري: أحكم ربط مقابض التثبيت اللولبية لموصلات BNC أو الموصلات المخصصة على كابلات ناقل S2 RIO لضمان استمرارية التدريع عالي التردد منخفض الممانعة.
- إنهاء الناقل: تحقّق من تركيب وحدات إنهاء الخط ذات مقاومة 75 ohm أو وحدات الإنهاء المحددة على المنافذ الطرفية غير المستخدمة عند كلا الطرفين الفيزيائيين لمقطع كابل S2 RIO.
- التأريض: صِل قضبان تأريض الخزانة مباشرةً بناقل التأريض الرئيسي للنظام باستخدام ضفيرة نحاسية منخفضة الممانعة للحد من ضوضاء الإشارة عالية التردد.
