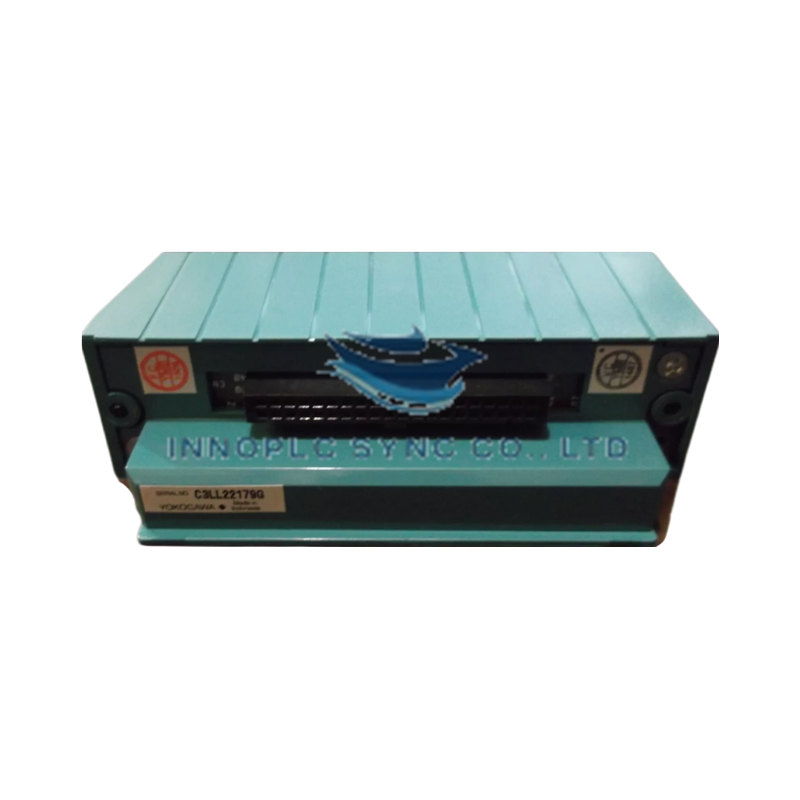

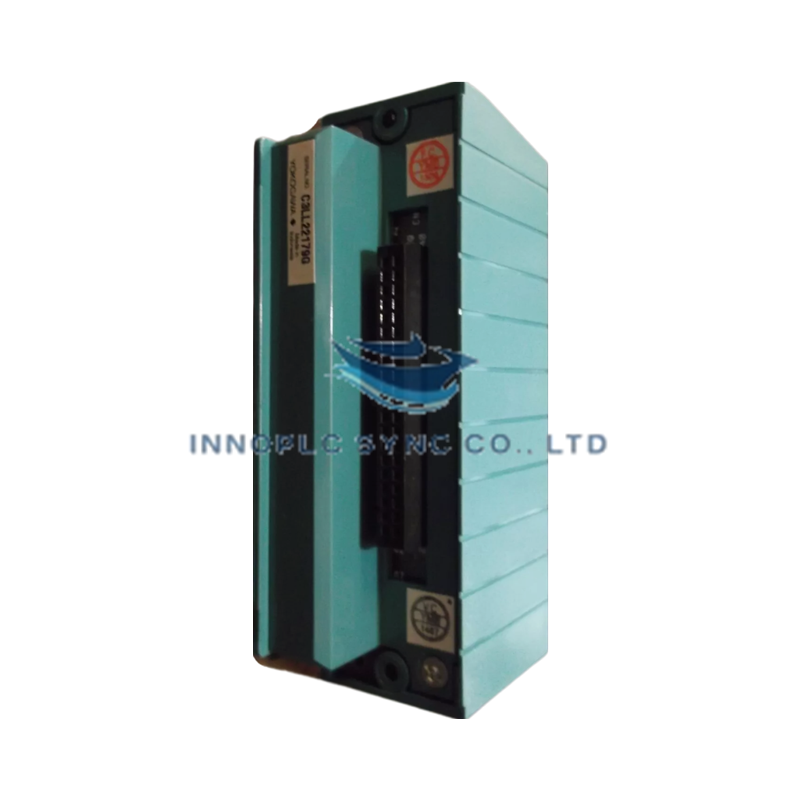

وحدة خرج المرحل NFDR541-P00 من يوكوغاوا
المهيأ للتبديل المنفصل بجهد عالٍ وبملامسات جافة في وحدات التحكم الذاتية FCN وFCJ، يوفر Yokogawa NFDR541-P00، المُدرج أيضًا باسم NFDR541 كوحدة خرج مرحل، تنفيذًا ماديًا/كهربائيًا مباشرًا. ويربط منطق التحكم الرقمي المحلي بالمشغلات الميدانية النهائية، ويشغّل المرحلات البينية وصمامات الملف اللولبي ومؤشرات الحالة عبر شبكات التحكم STARDOM.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | NFDR541-P00 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 3.3 سم × 12.7 سم × 12.7 سم |
| درجة حرارة التشغيل | من -10 إلى +55 درجة مئوية |
| استهلاك الطاقة | 780 ملي أمبير (عند جهد ناقل اللوحة الخلفية 5 فولت تيار مستمر) |
| قنوات الخرج | 16 قناة |
| نوع الملامسات | ملامسات مرحل (ملامسات جافة) |
| نطاق الجهد المقنن | من 24 إلى 110 فولت تيار مستمر / من 100 إلى 240 فولت تيار متردد |
| أقصى تيار تبديل | 5 أمبير لكل قناة (تيار مستمر) / 3 أمبير لكل قناة (تيار متردد) |
| جهد العزل | 2000 فولت تيار متردد (بين القنوات وقدرة اللوحة الخلفية) |
| نوع التوصيل | طرف توصيل بمشبك ضغط |
| التركيب | تركيب على سكة DIN أو على لوحة |
بروتوكول حلقة HART بتيار 4-20 ملي أمبير والعزل بين القنوات
تتميز NFDR541-P00 بحاجز عزل جلفاني داخلي مقنن بجهد 2000 فولت تيار متردد بين دوائر ملامسات المجال الفردية وقضيب قدرة اللوحة الخلفية الداخلي بجهد 5 فولت تيار مستمر. ويمنع هذا العزل عالي الجهد ارتفاعات التبديل الحثية وضوضاء قوس الملامسات وفروق جهد تأريض المجال من التسرب مرة أخرى إلى ناقل النظام الداخلي. ومن خلال كبح العابر المشترك الناتج عن الأحمال الحثية الثقيلة مثل صمامات الملف اللولبي، تحمي الوحدة وحدات الإدخال/الإخراج التناظرية المجاورة عالية الدقة وخطوط اتصال حلقات HART بتيار 4-20 ملي أمبير من تدهور الإشارة.
الأسئلة الشائعة
س: ما حدود أقصى تيار تبديل للأحمال الخارجية المترددة والمستمرة المتصلة بـ NFDR541-P00؟
ج: تدعم الوحدة تيار تبديل أقصى يصل إلى 5 أمبير لكل قناة لأحمال التيار المستمر بجهد من 24 إلى 110 فولت، ويصل إلى 3 أمبير لكل قناة لأحمال التيار المتردد بجهد من 100 إلى 240 فولت.
س: كيف تُنهى كابلات المجال الخارجية في وحدة NFDR541-P00؟

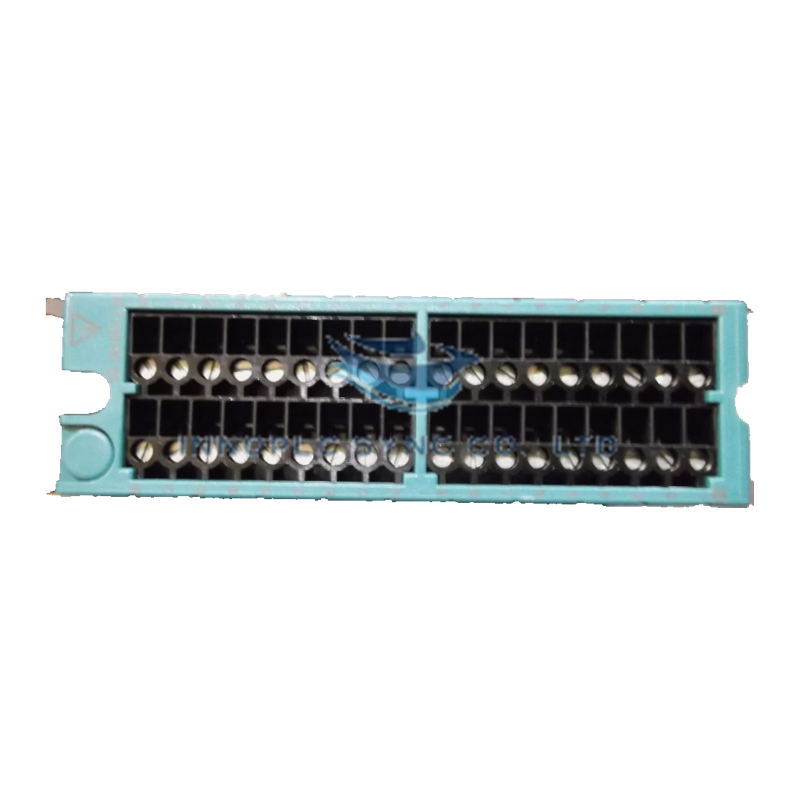

ج: تتصل أسلاك المجال مباشرة عبر كتل أطراف التوصيل بمشابك الضغط، ما يوفر اتصالًا كهربائيًا آمنًا لأجهزة المجال ذات الملامسات الجافة دون الحاجة إلى اللحام أو أدوات كبس العُرى المتخصصة.
إرشادات التركيب الميداني
- تأكد من فصل الطاقة بالكامل عن جميع مصادر طاقة المجال (24-110 فولت تيار مستمر / 100-240 فولت تيار متردد) التي تغذي ملامسات المرحل قبل توصيل كتل أطراف التوصيل بمشابك الضغط.
- تحقق من تأريض حامل عقدة STARDOM بقضيب أرضي وقائي مركزي للحفاظ على تصنيف العزل البالغ 2000 فولت تيار متردد بين دوائر المجال واللوحة الخلفية.
- ركّب دوائر تخميد أو ثنائيات تدوير حر عبر الأحمال الحثية الخارجية (مثل ملفات صمامات الملف اللولبي) لمنع تآكل قوس الملامسات وكبح ضوضاء التداخل الكهرومغناطيسي.
