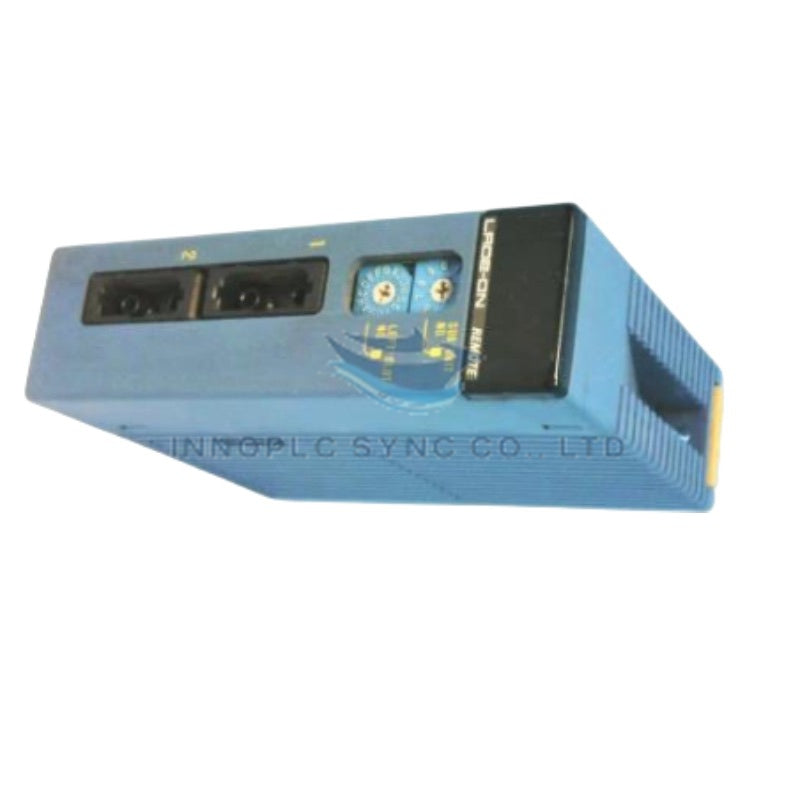

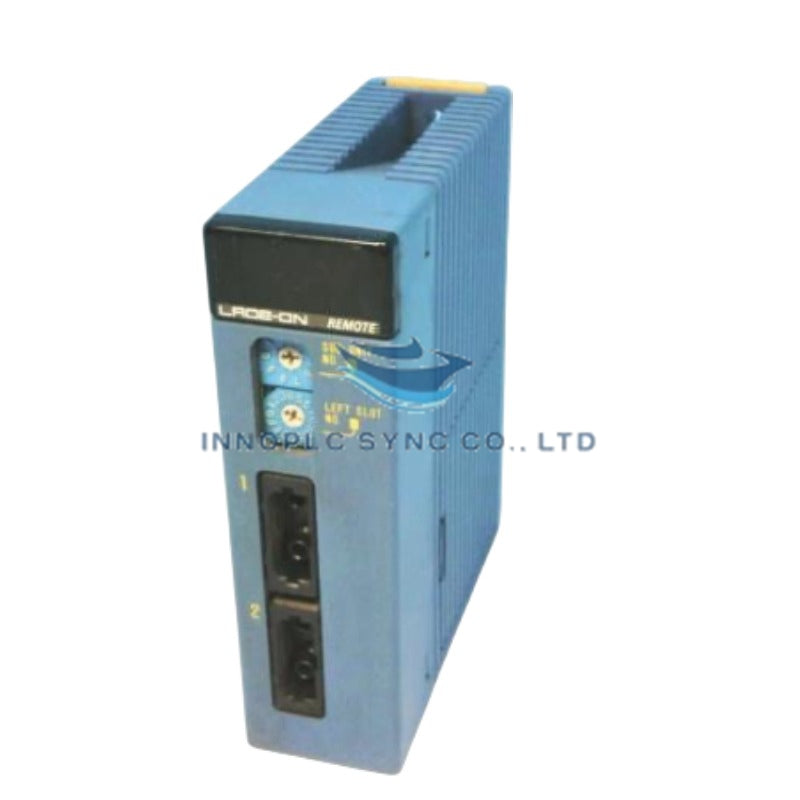

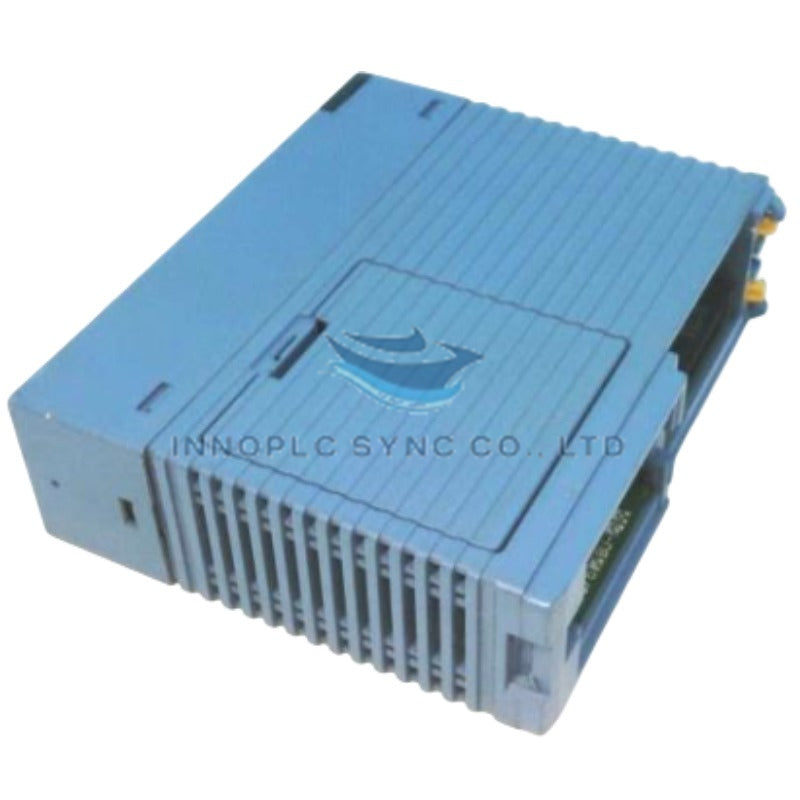

وحدة مراقبة درجة الحرارة Yokogawa F3CX04-0N
يعمل Yokogawa F3CX04-0N، المُدرج أيضًا باسم F3CX04، كوحدة أجهزة مخصصة لاكتساب البيانات الحرارية متعددة القنوات ضمن معماريات وحدات التحكم المنطقية القابلة للبرمجة من سلسلة Yokogawa FA-M3 Vitess.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | F3CX04-0N |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | الوزن القياسي لوحدة FA-M3 |
| الأبعاد | حيز إدخال/إخراج لوحدة FA-M3 أحادية الفتحة |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية |
| استهلاك الطاقة | يُزوَّد بالطاقة عبر ناقل المنطق للوحة التوصيل الخلفية |
| قنوات الإدخال | 4 قنوات |
| المستشعرات المدعومة | المزدوجات الحرارية، وكواشف الحرارة بالمقاومة RTD، والجهد المستمر |
| دقة الإدخال | 0.1 درجة مئوية |
| فترة أخذ العينات | 200 مللي ثانية (القنوات الأربع جميعها) |
| دقة التحويل | ±0.1% من النطاق الكامل |
| عزل الأطراف | 1500 فولت تيار متردد (باستخدام العوازل الضوئية والمحولات) |
تهيئة إشارات DCS وتعويض الوصلة الباردة
تتضمن F3CX04-0N عزلًا متقدمًا للواجهة الأمامية التناظرية بقدرة تحمل لجهد 1500 فولت تيار متردد، باستخدام عوازل ضوئية ومحولات بين أطراف الإدخال ومنطق اللوحة الخلفية لوحدة المعالجة المركزية الداخلية. صُممت الوحدة لتطبيقات القياس الحراري، وتدعم مداخل عامة تشمل المزدوجات الحرارية وكواشف الحرارة بالمقاومة RTD، مع معالجة مستمرة لتعويض الوصلة الباردة (CJC). تعمل دوائر تهيئة الإشارة المدمجة على ترشيح الضوضاء عالية التردد والاضطرابات العابرة لحلقات التأريض عبر القنوات الأربع، ما يتيح مراقبة حرارية دقيقة بالتزامن مع أجهزة بروتوكول حلقات HART بتيار 4-20 mA وشبكات التحكم عالية الكثافة القائمة على وحدات PLC.
الأسئلة الشائعة
س: ما معدل تحديث أخذ عينات الإدخال لمعالجة درجة الحرارة في F3CX04-0N؟
ج: تنفذ الوحدة التحويل الكامل للإدخال وأخذ العينات عبر القنوات الأربع جميعها خلال فترة مسح مدتها 200 مللي ثانية.
س: ما مستوى العزل الكهربائي المتوفر بين أطراف المستشعرات الميدانية والدوائر الداخلية؟
ج: توفر الوحدة عزلًا بجهد 1500 فولت تيار متردد باستخدام مجموعة من حواجز العوازل الضوئية والمحولات.
س: ما ميزات معالجة الإنذارات التي تُدار أصليًا على القنوات الفردية؟
ج: تدعم كل قناة إدخال ما يصل إلى 4 نقاط إنذار قابلة للتهيئة لاكتشاف تجاوز الحدود العليا أو الدنيا، مع وظائف انتظار قابلة للاختيار وزمن تأخير لتشغيل الإنذار.
إرشادات التركيب الميداني
- تأكد من فصل التغذية الكهربائية بالكامل عن هيكل القاعدة FA-M3 قبل إدخال وحدة F3CX04-0N أو إخراجها.
- أحكم ربط مسامير تثبيت الوحدة أحادية الفتحة لضمان التلامس الأرضي مع لوحة قاعدة النظام.
- وصّل أسلاك التمديد الخاصة بالمزدوجات الحرارية أو كواشف الحرارة بالمقاومة RTD باستخدام كابلات مجدولة مزدوجة ومحمية، مع تأريض سلك تصريف درع الكابل مباشرة عند قضيب التأريض في الخزانة.
- حافظ على الفصل المناسب بين أطراف أسلاك التعويض الخاصة بالمزدوجات الحرارية لتجنب تدرجات درجة حرارة مرجع CJC عبر كتلة الأطراف.
