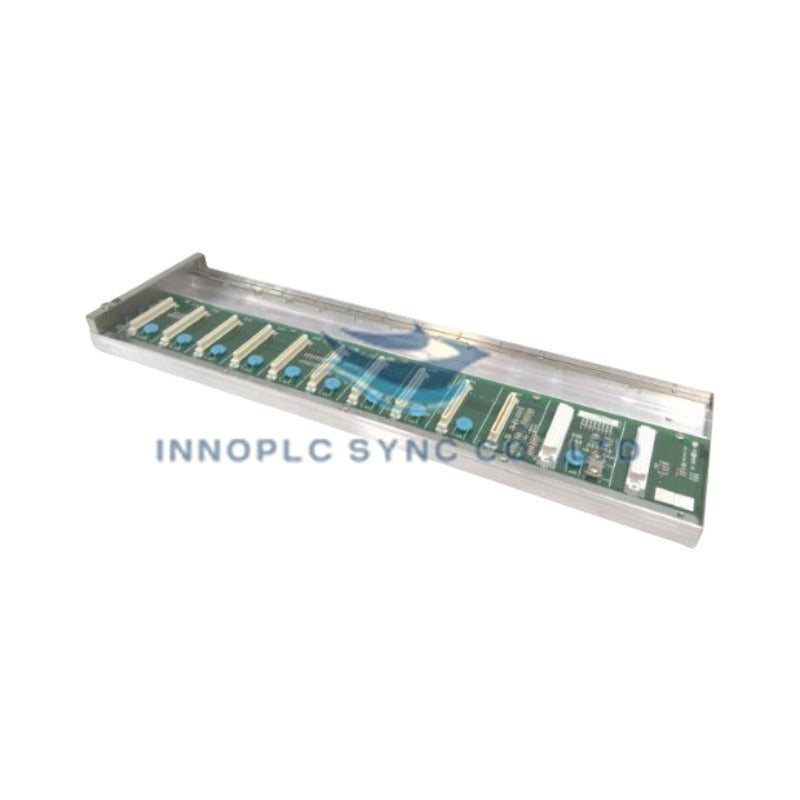

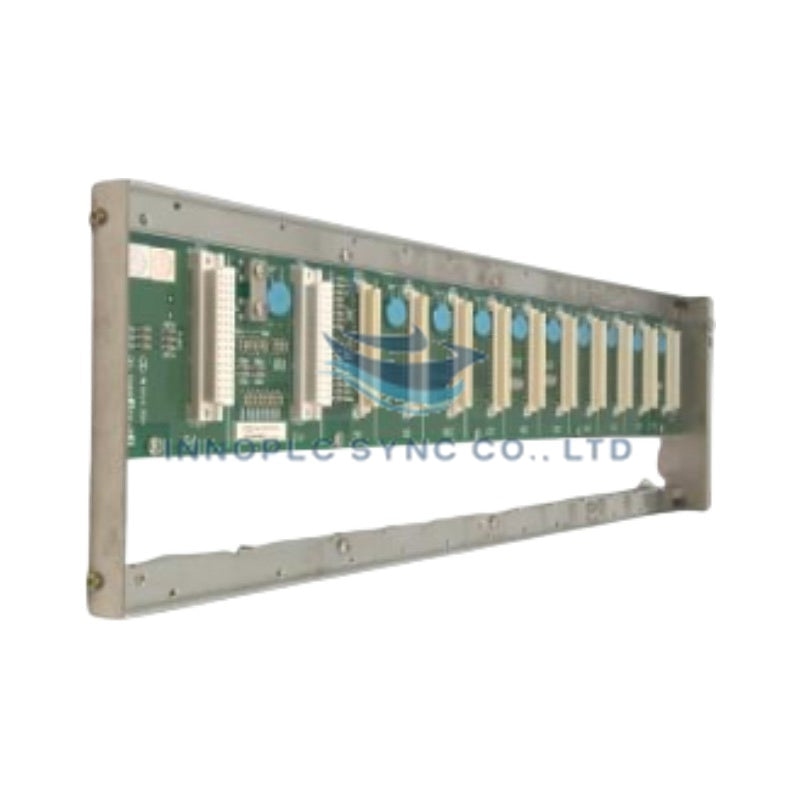

لوحة التوصيلات الخلفية Yokogawa AS-S9981DE-01

SKU: S9981DE-01

Manufacturer: Yokogawa
Product No.: S9981DE-01
Condition：في الأوراق المالية
Product Type: لوحات توصيل خلفية لـ PLC
Product Origin: Japan
Payment:T/T, Western Union
Weight: 1590g
Shipping port: Xiamen
Warranty: 12 months

تم تكوين Yokogawa AS-S9981DE-01 (لوحة التوصيل الخلفية AS-S9981DE) للترابط عالي الكثافة لوحدات الإدخال/الإخراج في الرفوف الفرعية لمحطات التحكم من Yokogawa، وهو يوفر التنفيذ الفيزيائي/الكهربائي المباشر. ويعمل كبنية ناقل لوحة التوصيل الخلفية الأساسية ذات 10 فتحات، موفرًا توزيع طاقة المنطق الداخلي وتوجيه البيانات عالي السرعة بين معالجات وحدات التحكم المركبة ووحدات إمداد الطاقة وبطاقات واجهة الحقل.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	AS-S9981DE-01
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	1.59 كجم (3.50 رطل)
الأبعاد	430 مم × 40 مم × 180 مم
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
استهلاك الطاقة	ناقل لوحة توصيل خلفية سلبي
نوع الوحدة	لوحة توصيل خلفية ذات 10 فتحات
سعة الفتحات	10 فتحات للوحدات
بنية الناقل	ناقل لوحة توصيل خلفية لطاقة النظام والاتصالات الاحتياطية
نوع التركيب	تركيب على رف مقاس 19 بوصة / على لوحة

العزل بين القنوات وسلامة لوحة التوصيل الخلفية لنظام DCS

توفر AS-S9981DE-01 العمود الفقري الفيزيائي والكهربائي اللازم للحفاظ على سلامة الإشارة عبر رفوف الإدخال/الإخراج عالية الكثافة. وتحافظ المسارات المطبوعة متعددة الطبقات على مناطق عزل منفصلة بين ناقلات الاتصالات الرقمية عالية التردد ومستويات توزيع الطاقة الداخلية، مما يمنع حدوث أعطال كبت التداخل المتبادل وحلقات التأريض. وعند دعم بطاقات تناظرية متعددة القنوات تعالج إشارات بروتوكول حلقات HART بقدرة 4-20 mA أو مداخل المزدوجات الحرارية التي تتطلب تعويض الوصلة الباردة (CJC)، تظل ممانعة مسارات لوحة التوصيل الخلفية متطابقة بدقة عبر الفتحات العشر جميعها، لضمان المسح المنطقي المحدد زمنيًا ونقل البيانات الخالي من الضوضاء.

الأسئلة الشائعة

س: هل يمكن تبديل وحدات الإدخال/الإخراج الفردية المركبة على AS-S9981DE-01 أثناء تشغيل النظام النشط؟

ج: يعتمد التبديل أثناء التشغيل على وحدة الإدخال/الإخراج المحددة المُدخلة في الفتحة. وتدعم أطراف موصل لوحة التوصيل الخلفية AS-S9981DE-01 الإدخال والإزالة أثناء التشغيل، شريطة أن تدعم الوحدة المُدخلة وبنية عقدة التحكم الاستبدال عبر الإنترنت.

س: كيف يتم توفير احتياطية الطاقة عبر لوحة التوصيل الخلفية AS-S9981DE-01؟

ج: تحتوي لوحة التوصيل الخلفية على مساري طاقة متوازيين يستقبلان الإدخال من وحدات إمداد طاقة احتياطية، مما يضمن استمرار توصيل طاقة الناقل إذا تعطلت وحدة إمداد طاقة واحدة.

إرشادات التركيب الميداني

تأكد من فصل التغذية الكهربائية بالكامل عن جميع مصادر طاقة النظام الداخلة AC/DC إلى هيكل الرف الفرعي قبل تركيب AS-S9981DE-01.
حاذِ لوحة التوصيل الخلفية داخل حاوية الرف الفرعي مقاس 19 بوصة أو لوحة التركيب، باستخدام جميع نقاط مسامير الهيكل المحددة من المصنع.
أحكم تثبيت مسامير التركيب لضمان اكتمال اتصال تأريض الهيكل عبر اللوحة الخلفية المعدنية للهيكل.
افحص موصلات الفتحات متعددة السنون بحثًا عن الحطام أو السنون المنحنية قبل إدخال بطاقات التحكم والإدخال/الإخراج.
صِل طرف التأريض الوظيفي (FE) للإطار الرئيسي مباشرةً بقضيب تأريض الخزانة باستخدام شريط نحاسي قصير وسميك المقطع (بحد أدنى 2.0 مم2).
