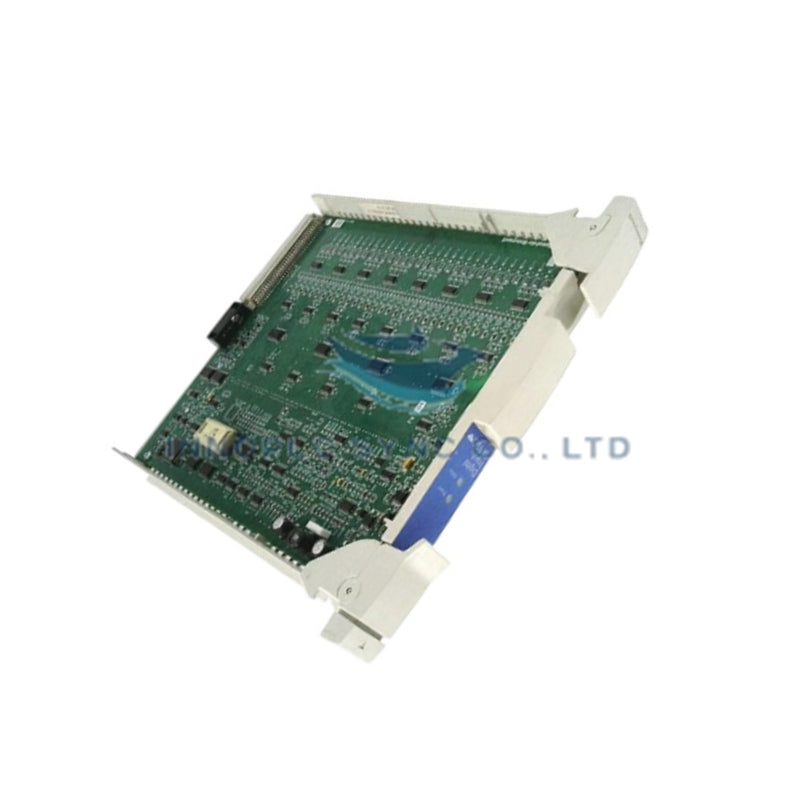

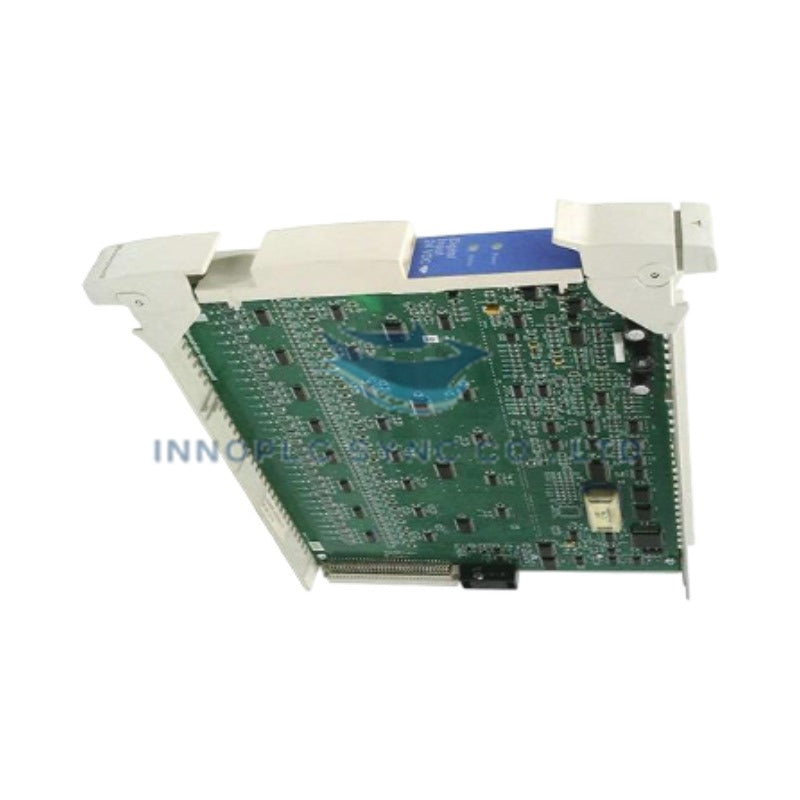

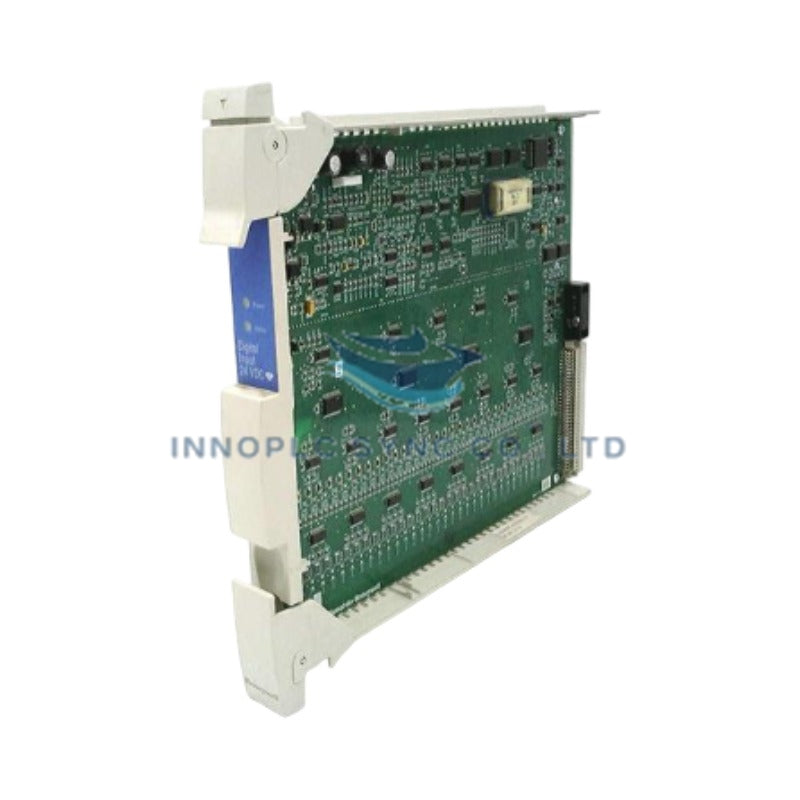

وحدات الإدخال التناظرية Honeywell MC-GAIH92
تم إعداد Honeywell 51309218-175 (51309218175 الوحدة التناظرية منخفضة المستوى) لاكتساب إشارات الميليفولت منخفضة المستوى ومعالجة إشارات المستشعرات في منصات Honeywell TDC 3000 / Experion DCS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 51309218-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية / منشأة تصنيع عالمية |
| الوزن | 1.61 رطل (0.73 كجم) |
| الأبعاد | 10.5 بوصة × 6.5 بوصة × 1.2 بوصة (عامل شكل هيكل بطاقة قياسي) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 3.2 W كحد أقصى من قضيب اللوحة الخلفية |
| نوع معالجة الإشارة | تناظرية منخفضة المستوى (مدخلات المزدوجة الحرارية / الميليفولت) |
| منصة النظام | نظام Honeywell TDC 3000 / Experion للتحكم في العمليات |
| اتصالات الناقل | ناقل اللوحة الخلفية للنظام عالي السرعة |
العزل بين القنوات وتعويض الوصلة الباردة
تعالج الأجهزة الإشارات التفاضلية بالميكروفولت والميليفولت عبر مضخمات إدخال عالية الدقة، مع استخدام شبكات عزل مدمجة بين القنوات لرفض الضوضاء الشديدة ذات النمط المشترك وفروق جهد الأرضي. وبالنسبة إلى دوائر استشعار الحرارة، تعمل خوارزميات تعويض الوصلة الباردة الديناميكية (CJC) المدمجة على تسوية التغيرات الحرارية للوصلات ضمن نطاقات درجات حرارة التشغيل المحيطة. وتحافظ مسارات الإشارة على عزل حاجز جلفاني لمنع تيارات حلقات الأرضي من زعزعة استقرار مراحل محولات الإشارة التناظرية إلى الرقمية الداخلية.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة Honeywell 51309218-175 أثناء تشغيل رف الهيكل؟
ج: لا. يجب فصل الطاقة عن هيكل الرف المحلي بالكامل قبل إزالة الوحدة أو إدخالها، لمنع عابرات ناقل اللوحة الخلفية الكهربائية وتدهور برنامج التشغيل.
س: ما المدخلات المادية التي تعالجها وحدة 51309218-175؟
ج: صُممت بطاقة الدائرة خصيصًا للتعامل مع إشارات الإدخال التناظرية منخفضة المستوى، بما في ذلك المزدوجات الحرارية ومصادر الميليفولت منخفضة السعة.
س: كيف يُعوَّض الانجراف الحراري عبر أسلاك المزدوجات الحرارية الميدانية؟
ج: تراقب دوائر تعويض الوصلة الباردة المدمجة في أجهزة الإنهاء درجات حرارة المرجع المحيطة باستمرار للحفاظ على دقة التحويل.
إرشادات التركيب الميداني
- عزل الطاقة: أوقف واعزل جميع مصادر تغذية الطاقة الأولية وحلقات المجال الواردة إلى رف الهيكل قبل التعامل مع اللوحة.
- احتياطات التفريغ الكهروستاتيكي: ثبّت سوار معصم مضادًا للكهرباء الساكنة موصولًا بأرضي الخزانة قبل استخراج لوحة الدائرة أو تركيبها.
- إدخال البطاقة: حاذِ حواف الوحدة مع قنوات توجيه البطاقة في هيكل الرف، وادفع بثبات حتى يستقر الموصل الخلفي بالكامل في اللوحة الخلفية. أحكم ربط مسماري التثبيت العلوي والسفلي ذوي الرأس اليدوي.
- التدريع والتوجيه: وجّه أسلاك المجال الخاصة بالميليفولت والمزدوجات الحرارية داخل قنوات معدنية مؤرضة ومعزولة عن كابلات التيار المتردد عالية الجهد، مع توصيل جميع أسلاك تصريف التدريع مباشرةً بقضيب تأريض الخزانة.
