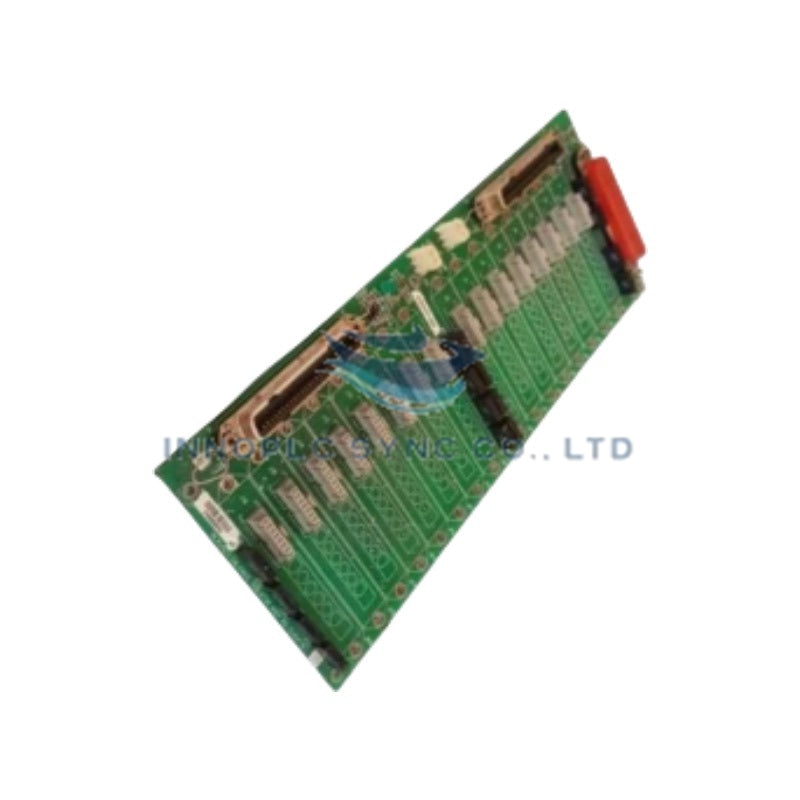

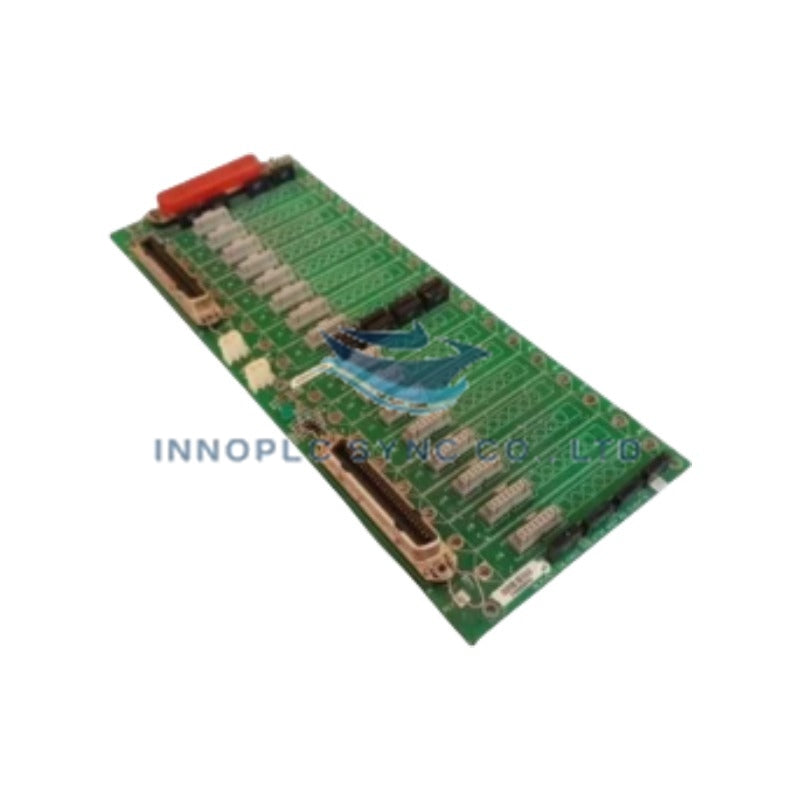

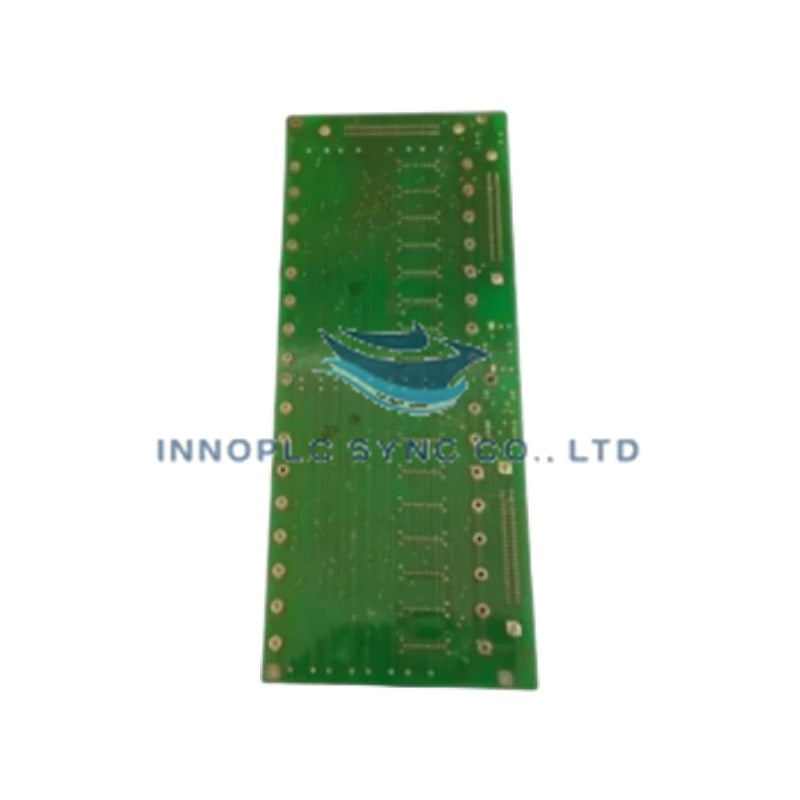

وحدة إدخال تناظرية عالية المستوى Honeywell MC-GAIH83

SKU: MC-GAIH83

Manufacturer: Honeywell
Product No.: MC-GAIH83
Condition：في الأوراق المالية
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

يعمل Honeywell MC-GAIH83، المدرج أيضًا باسم وحدة الإدخال التناظري عالية المستوى MC-GAIH83، كمكوّن عتادي مخصص لتحويل إشارات العمليات متعددة القنوات واكتساب البيانات ضمن بنيات نظام معرفة العمليات Experion.

المواصفات العتادية

المعلَمة	المواصفة
الطراز	MC-GAIH83
العلامة التجارية	Honeywell
المنشأ	الولايات المتحدة
الوزن	0.5 kg (1.1 lbs)
الأبعاد	150 mm x 110 mm x 50 mm
درجة حرارة التشغيل	-20 deg C إلى +60 deg C
استهلاك الطاقة	24 VDC اسمي
سعة القنوات	8 مداخل تناظرية عالية المستوى
نطاقات الإدخال	0-10 V، 4-20 mA، بالإضافة إلى أو ناقص 10 VDC اسمي
تحويل الإشارة	تحويل A/D بدقة 12 بت
فئة الحماية	IP20

العزل بين القنوات وسلامة الحلقة

تفرض الوحدة عزلًا صارمًا بين القنوات عبر مسارات الإدخال التناظرية الثمانية جميعها للحد من تكوّن حلقات التأريض وتشوه الإشارات ذات النمط المشترك الصادرة عن أجهزة الإرسال الصناعية الخارجية. وبالعمل بالتزامن مع بروتوكولات حلقات HART القياسية بتيار 4-20 mA ومدخلات الجهد التفاضلية، توفر بنى التصفية الداخلية تعويضًا قويًا للوصلة الباردة (CJC) وتكييفًا للإشارة. ويعمل هذا التصميم على كبح التداخل الكهرومغناطيسي العابر (EMI) والحفاظ على دقة تحويل تناظري إلى رقمي مستقرة بدقة 12 بت عبر قضبان الطاقة الصناعية المتقلبة.

الأسئلة الشائعة

س: هل تدعم وحدة Honeywell MC-GAIH83 الاستبدال أثناء التشغيل خلال عمليات التشغيل المباشر؟

ج: لا. يجب فصل طاقة النظام وطاقة حلقات المجال وعزلهما بالكامل قبل إدخال الوحدة إلى اللوحة الخلفية للهيكل أو إخراجها منها، لمنع حدوث أضرار بسبب القوس الكهربائي.

س: كيف تتعامل قنوات الإدخال مع حلقات التيار 4-20 mA؟

ج: تتطلب مداخل التيار تحجيمًا مقاوميًا مناسبًا ضمن دارات حلقة الإدخال لتحويل إشارات 4-20 mA الواردة إلى فروق جهد قابلة للقراءة ضمن نطاق جهد الإدخال المحدد.

س: ما بروتوكولات الواجهة المستخدمة للاتصال بالوحدة؟

ج: تدعم الأجهزة الاتصال الداخلي عبر اللوحة الخلفية، إلى جانب واجهتي الاتصال التسلسليتين المساعدتين RS-485 وRS-232 للاتصال التشخيصي.

إرشادات التركيب الميداني

تحقق من فصل مصدر طاقة الرف بجهد 24 VDC وطاقة حلقات المجال وتأمينهما ووضع بطاقات التحذير عليهما بالكامل قبل تثبيت الوحدة أو توصيل أسلاكها.
ثبّت جميع أسلاك الإشارات التناظرية الواردة بإحكام لمنع ارتخائها تحت تأثير اهتزازات اللوحة المستمرة أثناء التشغيل.
احرص على تطبيق ممارسات الحماية والتأريض المناسبة، مع توصيل واقيات كابلات الإشارة بقضيب تأريض الخزانة المخصص لتقليل الضوضاء الكهربائية المستحثة.
حافظ على فصل مادي كافٍ بين أسلاك الإشارات التناظرية منخفضة المستوى وخطوط الطاقة عالية الجهد للحفاظ على سلامة الإشارة.

معلومات الطلب والضمان

شروط الشراء والإرجاع

إرشادات مفصلة حول الحد الأدنى لكمية الطلب ومواعيد التسليم وخيارات الدفع والضمان وسياسات الإرجاع.

نحن نقبل بكل سرور الطلبات بالجملة، مع الحد الأدنى لكمية الطلب وهو وحدة واحدة فقط.

عند الطلب، يمكننا تقديم جميع المستندات اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من أوراق التصدير المطلوبة.

نحن نقبل الدفع بنسبة 100% T/T (التحويل البرقي) قبل الشحن. بالنسبة للعناصر التي تتطلب مهلة زمنية، يلزم إيداع 30% مقدمًا، مع دفع 70% المتبقية قبل الشحن. بالنسبة للتحويلات بالرنمينبي، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.

جميع العناصر الجديدة والأصلية تأتي مع ضمان قياسي لمدة عام واحد. للحصول على خيارات الضمان الممتد، لا تتردد في الاتصال بنا للحصول على تفاصيل التسعير.

نحن نعطي الأولوية لرضاك. إذا كنت بحاجة إلى إرجاع منتج ما، فيجب أن يتم ذلك خلال 30 يومًا من تاريخ الشراء. يجب أن يكون المنتج غير مستخدم، وغير مفتوح، وفي عبوته الأصلية، بما في ذلك جميع الملحقات. ستتم معالجة المبالغ المستردة خلال 5-7 أيام عمل من استلام المرتجع. يرجى ملاحظة أن رسوم الشحن والمناولة غير قابلة للاسترداد.
