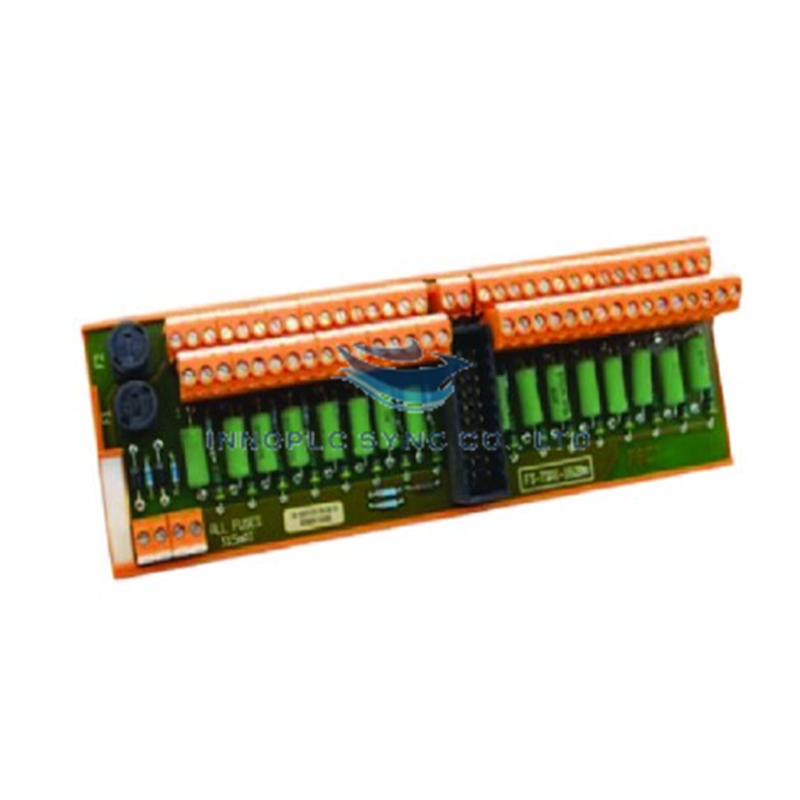

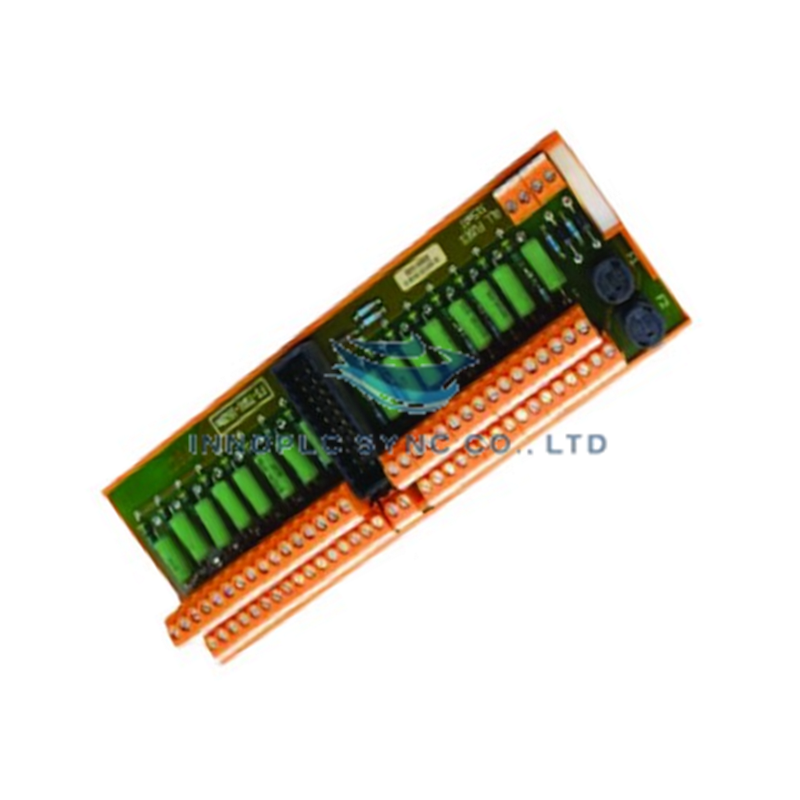

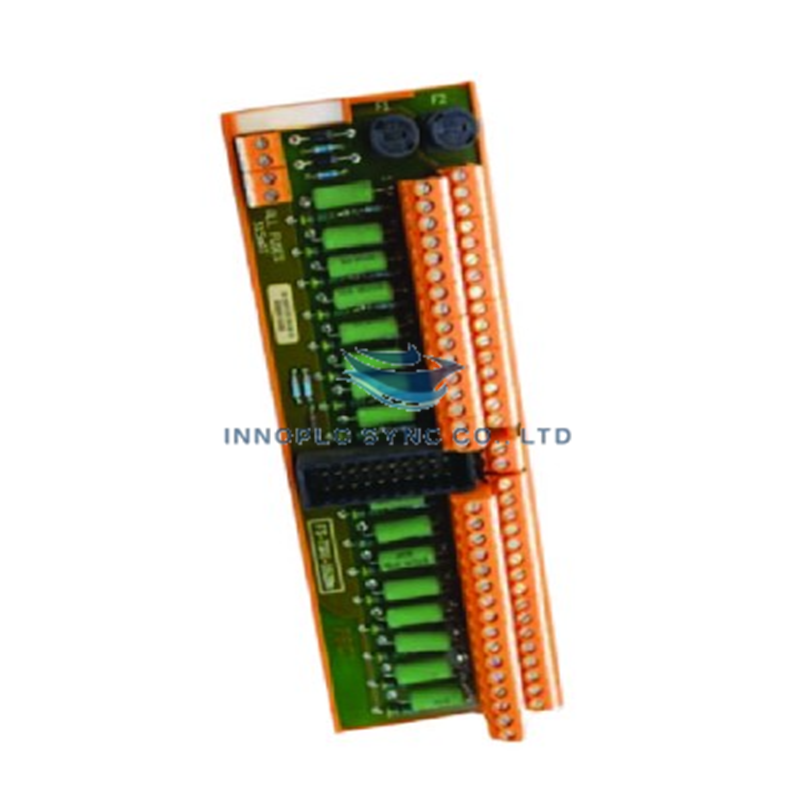

مجموعة إنهاء المدخل التناظري Honeywell FC-TSHART-1620M

SKU: FC-TSHART-1620M

Manufacturer: Honeywell
Product No.: FC-TSHART-1620M
Condition：في الأوراق المالية
Product Type:
Product Origin: USA
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

مصمّم لمعالجة الإشارات التناظرية عالية الكثافة في أنظمة Honeywell Safety Manager، يوفّر Honeywell FC-TSHART-1620M (مجموعة إنهاء الحقل للمدخل التناظري FC-TSHART-1620M) تنفيذًا ماديًا وكهربائيًا مباشرًا. إذ يوجّه 16 إشارة دخل تناظرية ميدانية مُمكّنة بتقنية HART مباشرةً إلى وحدات معالجة دخل/خرج النظام، مع توفير طاقة حلقة منظّمة.

مواصفات الأجهزة

المعيار	المواصفات
الطراز	FC-TSHART-1620M
العلامة التجارية	Honeywell
المنشأ	الولايات المتحدة الأمريكية
الوزن	3.0 كجم
الأبعاد	تنسيق لوحة إنهاء قياسي لنظام Safety Manager
درجة حرارة التشغيل	من -0 إلى +60 درجة مئوية
استهلاك الطاقة	جهد الإمداد: 30 فولت تيار مستمر
إمداد الخرج	خرج 4 فولت تيار مستمر
قنوات الدخل	16 قناة دخل تناظرية
دعم البروتوكول	بروتوكول إشارة HART بتيار 4-20 مللي أمبير
نوع المنتج	مجموعة إنهاء الحقل للمدخل التناظري

بروتوكول حلقة HART بتيار 4-20 مللي أمبير والعزل بين القنوات

تعمل مجموعة FC-TSHART-1620M على تهيئة الإشارات التناظرية الواردة بتيار 4-20 مللي أمبير، مع تمرير إشارات اتصال HART الرقمية عالية التردد عبر واجهة الحلقة. تعمل دوائر العزل بين القنوات على عزل حلقات أجهزة الحقل الفردية بعضها عن بعض وعن منطق اللوحة الخلفية الداخلي. ويمنع هذا الفصل حلقات التأريض من جانب الحقل، والضوضاء الكهربائية ذات النمط المشترك، والارتفاعات العابرة المفاجئة من التأثير في دقة الإشارة أو تعطيل تمرير بيانات HART الرقمية إلى وحدات التحكم المتصلة.

الأسئلة الشائعة

س: ما مستويات مصدر الطاقة المطلوبة لتشغيل مجموعة FC-TSHART-1620M؟

ج: تعمل مجموعة إنهاء الحقل من دخل مصدر أساسي بجهد 30 فولت تيار مستمر، وتوفر قضبان خرج منظّمة بجهد 4 فولت تيار مستمر لدوائر التهيئة الداخلية.

س: كيف تتعامل المجموعة مع اتصال HART الرقمي إلى جانب إشارات 4-20 مللي أمبير التناظرية؟

ج: تتيح المرشحات المدمجة القياس المتزامن لمتغير العملية المستمر بتيار 4-20 مللي أمبير والاتصال الرقمي ثنائي الاتجاه عبر HART، من دون تخفيف الإشارة أو إضافة ضوضاء إلى الحلقة.

إرشادات التركيب الميداني

ثبّت مجموعة الإنهاء بإحكام على سكة DIN في الخزانة أو على إطار الحامل، وتحقّق من توصيلها بشريط التأريض الوقائي.
وصّل أسلاك أجهزة الإرسال الميدانية بكتل الأطراف اللولبية، مع مراعاة القطبية لكل حلقة قناة HART بتيار 4-20 مللي أمبير.
مرّر كابلات إشارات الدخل الميدانية في قنوات مخصصة ومحمية، منفصلة عن خطوط التيار المتردد ذات الجهد العالي ودوائر التحكم في المحركات.

معلومات الطلب والضمان

شروط الشراء والإرجاع

إرشادات مفصلة حول الحد الأدنى لكمية الطلب ومواعيد التسليم وخيارات الدفع والضمان وسياسات الإرجاع.

نحن نقبل بكل سرور الطلبات بالجملة، مع الحد الأدنى لكمية الطلب وهو وحدة واحدة فقط.

عند الطلب، يمكننا تقديم جميع المستندات اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من أوراق التصدير المطلوبة.

نحن نقبل الدفع بنسبة 100% T/T (التحويل البرقي) قبل الشحن. بالنسبة للعناصر التي تتطلب مهلة زمنية، يلزم إيداع 30% مقدمًا، مع دفع 70% المتبقية قبل الشحن. بالنسبة للتحويلات بالرنمينبي، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.

جميع العناصر الجديدة والأصلية تأتي مع ضمان قياسي لمدة عام واحد. للحصول على خيارات الضمان الممتد، لا تتردد في الاتصال بنا للحصول على تفاصيل التسعير.

نحن نعطي الأولوية لرضاك. إذا كنت بحاجة إلى إرجاع منتج ما، فيجب أن يتم ذلك خلال 30 يومًا من تاريخ الشراء. يجب أن يكون المنتج غير مستخدم، وغير مفتوح، وفي عبوته الأصلية، بما في ذلك جميع الملحقات. ستتم معالجة المبالغ المستردة خلال 5-7 أيام عمل من استلام المرتجع. يرجى ملاحظة أن رسوم الشحن والمناولة غير قابلة للاسترداد.
