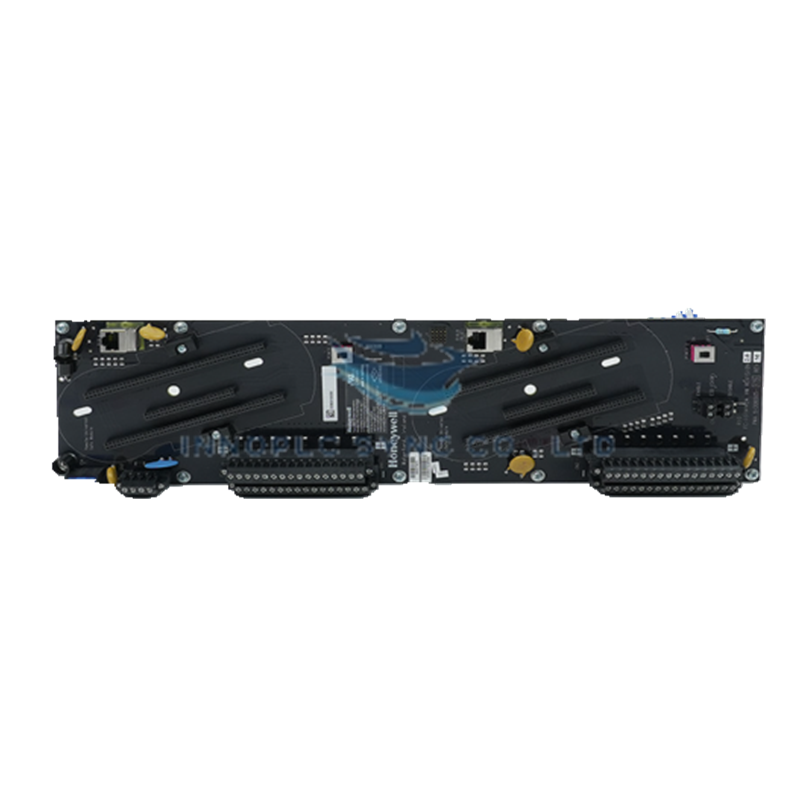

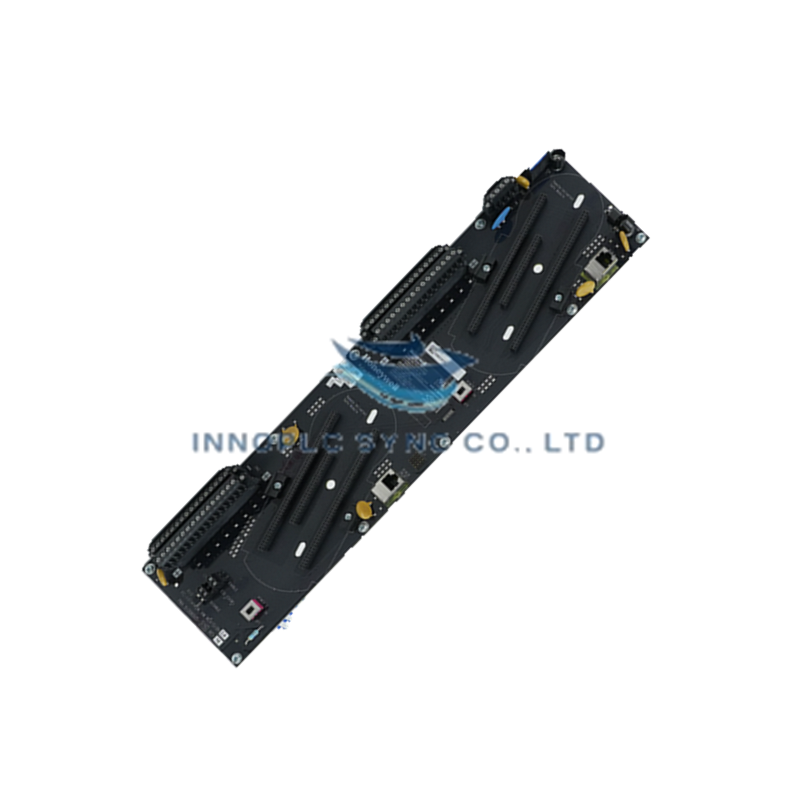

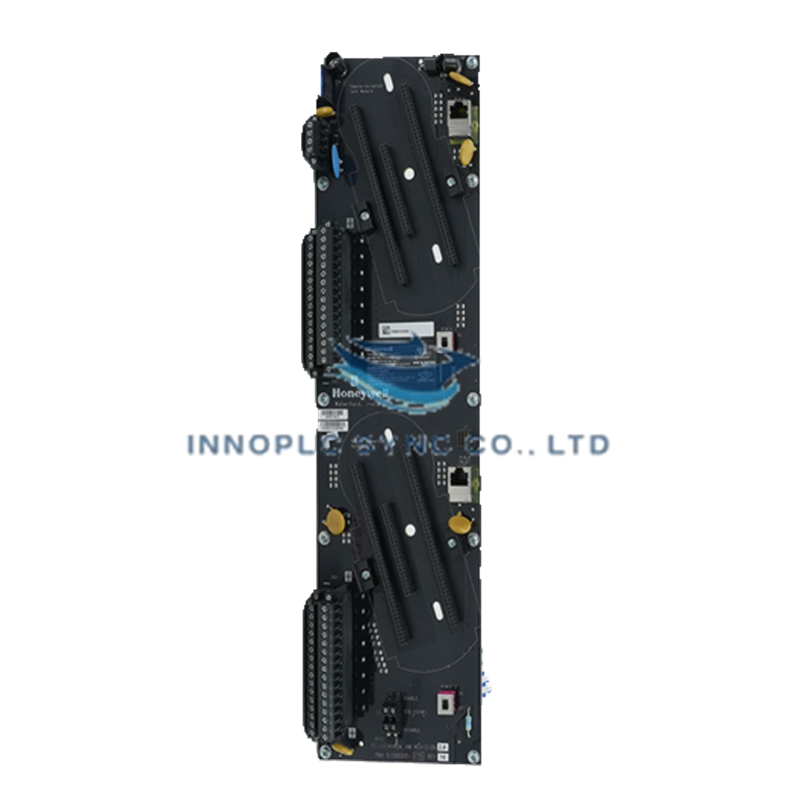

مجموعة إنهاء الإدخال/الإخراج الزائدة Honeywell FC-IOTA-R24 51306505-175

SKU: FC-IOTA-R24 51306505-175

Manufacturer: Honeywell
Product No.: FC-IOTA-R24 51306505-175
Condition：في الأوراق المالية
Product Type: تجميعات إنهاء التوصيلات الميدانية
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

يُستخدم Honeywell FC-IOTA-R24 51306505-175 بوصفه مجموعة إنهاء الإدخال/الإخراج الاحتياطية الأساسية 51306505-175 لتنفيذ تكييف إشارات الحقل وواجهات الاتصال الاحتياطية عبر منصات Honeywell Safety Manager. ويوفر 32 نقطة اتصال لقنوات إدخال/إخراج عالمية عبر ترتيبات أطراف التوصيل CN1 وCN2، مع التعامل مع تبادل بيانات Ethernet عالي السرعة عبر منفذي شبكة احتياطيين مزدوجين.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	FC-IOTA-R24 51306505-175 (القطعة الاحتياطية: 51306505-175)
العلامة التجارية	Honeywell
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.6 كجم
الأبعاد	44.2 سم × 12.0 سم × 6.5 سم
درجة حرارة التشغيل	من ‎-40 إلى ‎+70 درجة مئوية (من ‎-40 إلى ‎+158 درجة فهرنهايت)
استهلاك الطاقة	حمل التغذية: بحد أقصى 10 أمبير (حماية بمصهر شفري 15 أمبير)
جهد التغذية	24 فولت تيار مستمر (من ‎-15% إلى ‎+30%)
القنوات العالمية	32 قناة إدخال/إخراج عالمية (CN1 وCN2)
توزيع طاقة الحقل	4 وصلات V+ متطابقة على CN3
منافذ الاتصال	منفذا RJ45 مزدوجان (RIOLA وRIOLB) عبر Ethernet بسرعة 100 ميجابت
الرطوبة النسبية	من 10% إلى 95% رطوبة نسبية (من دون تكاثف)
نوع المنتج	مجموعة إنهاء الإدخال/الإخراج الاحتياطية

بروتوكول حلقة HART بتيار 4-20 ملي أمبير والعزل بين القنوات

تتميز مجموعة FC-IOTA-R24 بتوصيلات إنهاء مخصصة للحقل، حيث يتصل صف السالب بمرجع 0V، بينما ينقل صف الموجب إشارات القنوات عبر القنوات العالمية الـ32 جميعها. وتوفر كتلة أطراف التوصيل CN3 المدمجة أربعة قضبان طاقة مساعدة V+ مصممة خصيصًا لتغذية أجهزة الإدخال التناظرية النشطة. وتمنع دوائر العزل بين القنوات الضوضاء ذات النمط المشترك وحلقات التأريض على جانب الحقل من التأثير سلبًا في القياسات التناظرية 4-20 ملي أمبير HART أو تدهور سلامة الإشارة عبر وصلتي اتصال Ethernet المزدوجتين بسرعة 100 ميجابت (RIOLA وRIOLB).

الأسئلة الشائعة

س: كيف تُنفذ الحماية الفيزيائية للدائرة على أطراف تغذية FC-IOTA-R24؟

ج: تتضمن المجموعة مصهرًا شفريًا مدمجًا بقدرة 15 أمبير لحماية مسار توزيع طاقة 24 فولت تيار مستمر من حالات زيادة التيار حتى حد الحمل الأقصى البالغ 10 أمبير.

س: كيف تدعم المجموعة توزيع الطاقة المساعدة لأجهزة الإدخال التناظرية النشطة؟

ج: توفر أربع نقاط توصيل مستقلة V+ على كتلة أطراف التوصيل CN3 جهد التغذية مباشرة إلى مرسلات الحقل التناظرية النشطة من دون الحاجة إلى وصلات خارجية.

إرشادات التركيب في الحقل

ثبّت مجموعة IOTA بإحكام على هيكل سكة DIN داخل الحاوية، وتأكد من أن نقطة تأريض الحماية تنشئ اتصالًا منخفض المعاوقة مع هيكل الخزانة.
وصّل أسلاك الحقل ذات القنوات الـ32 بموصلي CN1 وCN2، مع التأكد من توصيل موصلات صف السالب بمرجع 0V وربط أسلاك طاقة الإدخال التناظري النشطة بـCN3.
أدخل كابلات RJ45 الصناعية من الفئة 5e/6 في منفذي Ethernet RIOLA وRIOLB لإنشاء وصلات اتصال احتياطية مع عُقد معالجة Safety Manager.
