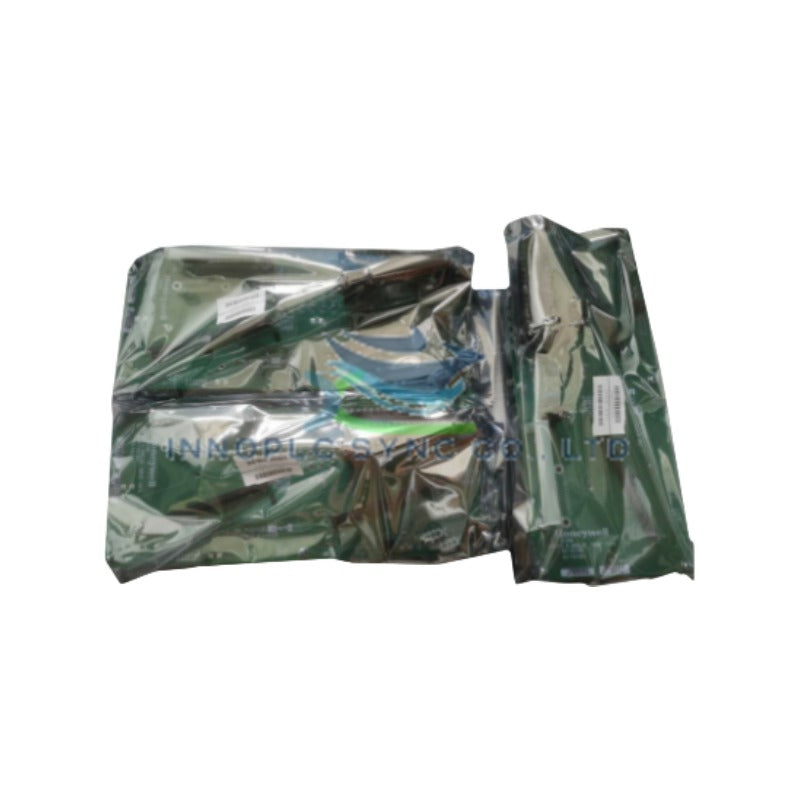

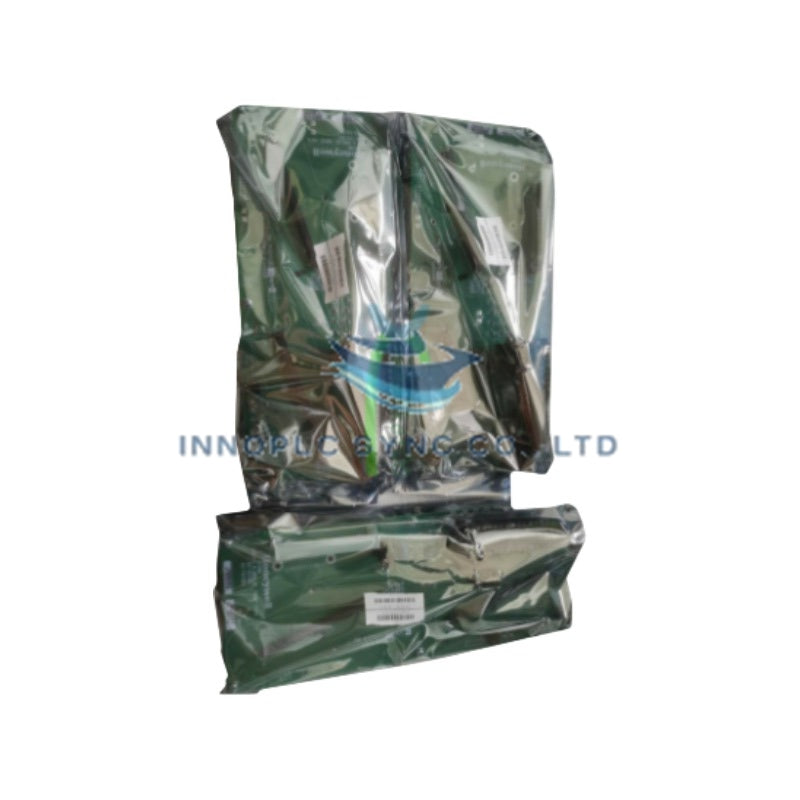

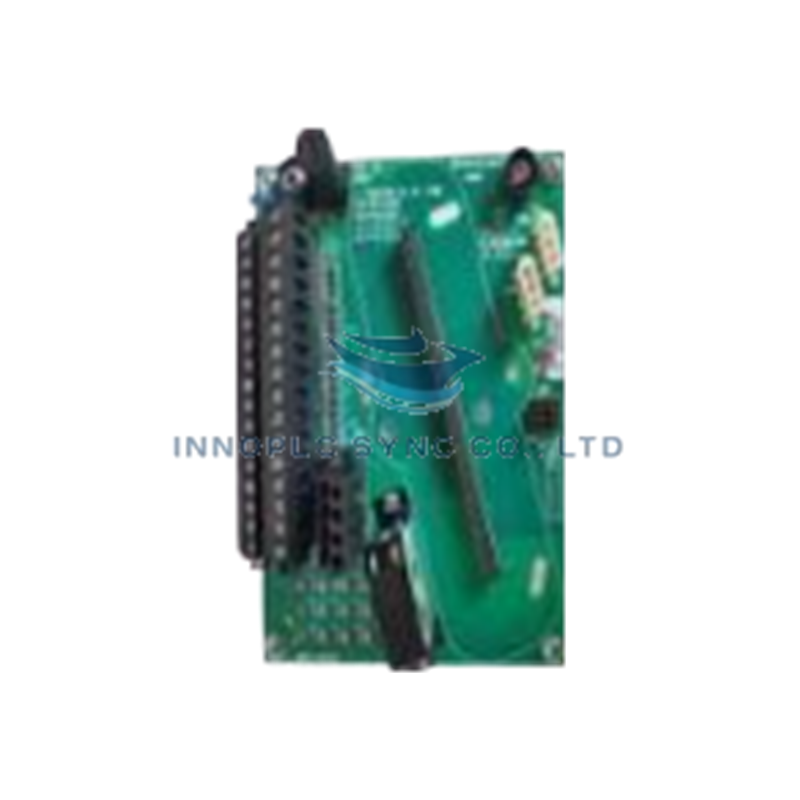

وحدة إدخال تناظرية Honeywell 8C-TDIL61 51306967-175
مصمم لاكتساب الإشارات التناظرية بجهد 4-20 mA وتمرير بروتوكول HART في وحدات التحكم Experion PKS Series 8 C300، يوفّر Honeywell 8C-TDIL61 51306967-175 (وحدة الإدخال التناظرية 8C-TDIL61) تنفيذًا فعليًا وكهربائيًا مباشرًا.
تفصيل اللاحقة ومصفوفة الطراز
تدعم منصة الأجهزة 8C-TDIL61 مدخلات 4-20 mA عالية المستوى عبر 16 قناة، مع إمكانية تهيئتها لتوصيلات طرفية أحادية النهاية أو تفاضلية، مع تمرير اختياري لمتغير HART ثانوي.
| الطراز الأساسي | رقم الجزء | كثافة القنوات | إشارة الإدخال | دعم بروتوكول HART |
|---|---|---|---|---|
| 8C-TDIL61 | 51306967-175 | 16 قناة | 4-20 mA تيار مستمر | تمرير مدمج |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 8C-TDIL61 51306967-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.50 kg |
| الأبعاد | 10.8 cm x 8.7 cm x 7.8 cm |
| درجة حرارة التشغيل | -40 إلى 70 deg C |
| استهلاك الطاقة | يُغذّى عبر اللوحة الخلفية للحامل |
| سعة القنوات | 16 قناة (أحادية النهاية / تفاضلية) |
| دعم البروتوكول | بروتوكول حلقة HART بجهد 4-20 mA |
| العزل | عزل جلفاني بين القنوات وبين القنوات والناقل |
عزل القنوات وسلامة إشارة حلقة المعالجة
تدمج وحدة 8C-TDIL61 حواجز عزل جلفاني بين القنوات لفصل معالجة حلقات 4-20 mA الحساسة عن تغيرات جهد تأريض المجال والارتفاعات المفاجئة للجهد العالي. ويحافظ تعويض الوصلة الباردة (CJC) المدمج وتتبعها، إلى جانب ترشيح الضوضاء الرقمي، على دقة القياس عبر القنوات الست عشرة، مما يتيح استخراج المتغيرات الأولية والثانوية والثالثية لأجهزة المجال HART وتوجيهها مباشرة إلى منطق التحكم دون تدهور الإشارة.
الأسئلة الشائعة
س: هل تدعم وحدة 8C-TDIL61 إدخال الوحدات وإخراجها أثناء التشغيل (التبديل السريع)؟
ج: نعم. تدعم الوحدة الإزالة والإدخال أثناء وجود الطاقة (RIUP) عند تركيبها على حامل إدخال/إخراج Series 8 قيد التشغيل، مع الحفاظ على استمرارية العمليات دون انقطاع في الفتحات المجاورة.
س: هل يمكن الوصول مباشرة إلى متغيرات المعالجة الثانوية والثالثية عبر HART واستخدامها كمدخلات للتحكم في العملية؟
ج: نعم. يستخرج مودم HART المدمج المتغيرات الثانوية والثالثية والرباعية من حلقة الناقل بجهد 4-20 mA ويعرضها على منصة التحكم Experion كمتغيرات تحكم قياسية.
س: ما تكوينات أطراف الإدخال المدعومة في الواجهة ذات القنوات الست عشرة؟
ج: تدعم الوحدة توصيلات الأسلاك أحادية النهاية والتفاضلية، وفقًا لمجموعة إنهاء المجال المحددة وتكوين تغذية الحلقة.
إرشادات التركيب الميداني
- محاذاة فتحة الحامل: حاذِ موجهات بطاقة 8C-TDIL61 مع الفتحة المستهدفة على حامل Series 8 وادفعها بإحكام حتى تستقر ذراعا التثبيت المزدوجتان في موضعهما.
- تأريض التدريع: أنهِ تدريع جميع كابلات مرسلات المجال عند قضيب تأريض الخزانة باستخدام مشابك التأريض القياسية. احرص على وجود وصلة تأريض من نقطة واحدة للتخلص من تيارات حلقات التأريض.
- فصل أسلاك الإشارة: مرّر أسلاك الإشارة التناظرية منخفضة المستوى بجهد 4-20 mA في حوامل أسلاك مخصصة، مع الحفاظ على خلوص لا يقل عن 50 mm عن أسلاك القدرة ذات الجهد العالي.
- سلامة القنوات: تحقّق من أن جميع مداخل القنوات تحافظ على تعشيق لا يقل عن 5 سنون كاملة لضمان سلامة الوصلة وتأريض غلاف التدريع.
