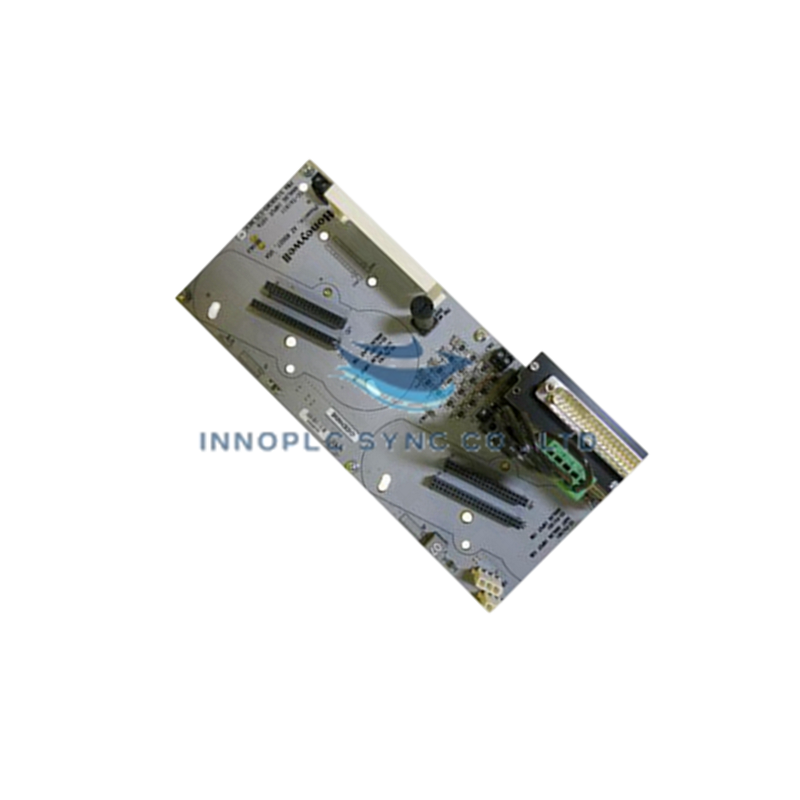

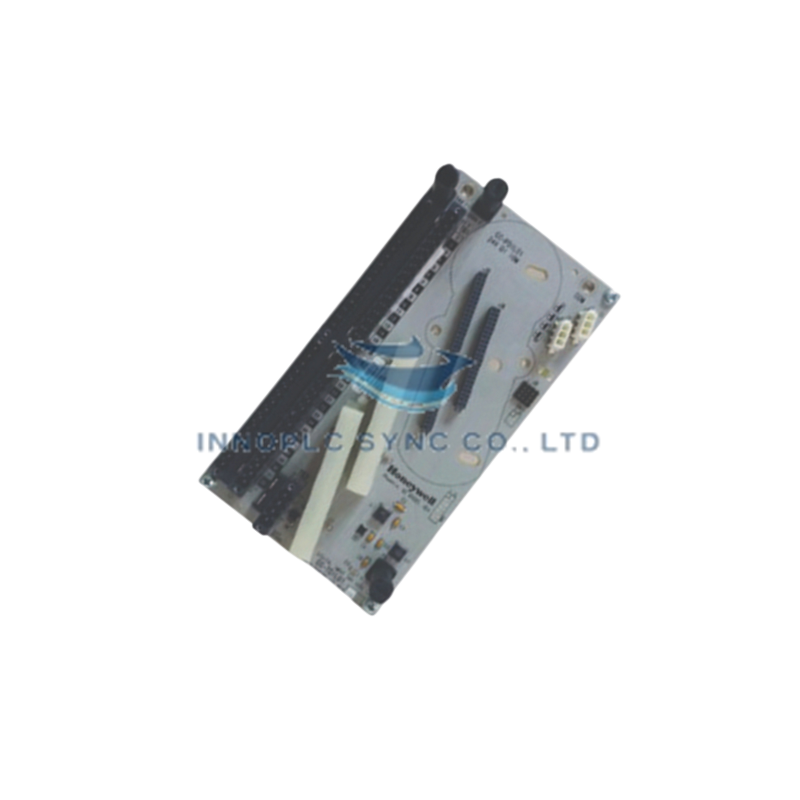

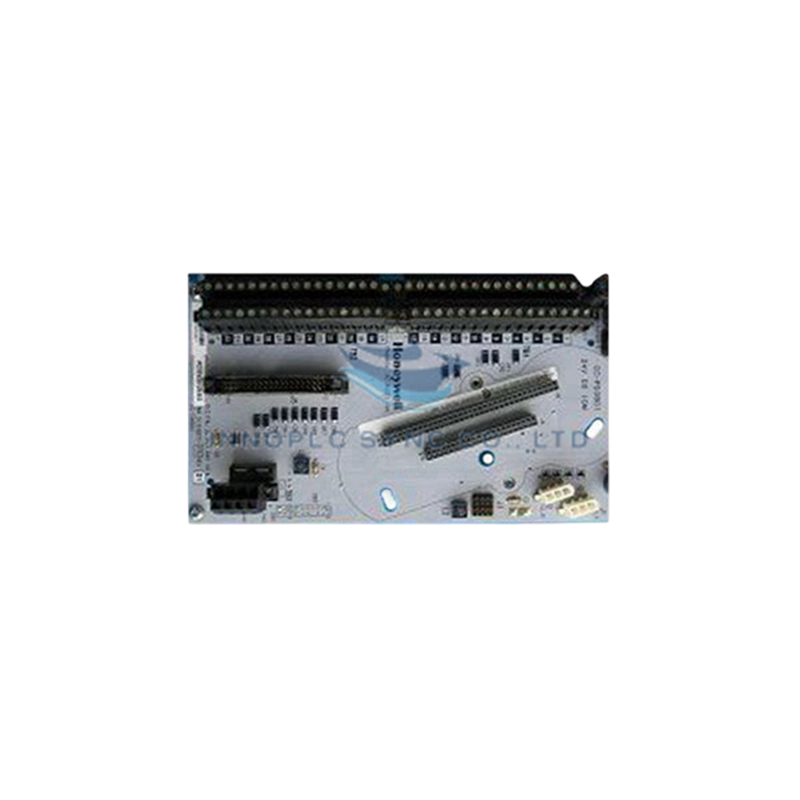

Honeywell 8C-TAIXA1 51307127-175 وحدة دخل تماثلي
مُهيّأ لتحويل البيانات التناظرية متعددة الإشارات في منصات Experion PKS Series 8، يوفّر Honeywell 8C-TAIXA1 51307127-175 (وحدة الإدخال التناظري 8C-TAIXA1) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 8C-TAIXA1 51307127-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.30 كجم |
| الأبعاد | 22.0 سم × 12.0 سم × 15.24 سم |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر اسمي |
| قنوات الإدخال | 8 قنوات |
| الدقة | محول ADC بدقة 16 بت |
| الدقة القياسية | +/-0.05% من النطاق الكامل |
| زمن الاستجابة | أقل من 100 مللي ثانية |
| أنواع الإشارات | 4-20 mA، 0-20 mA، 0-10 V، مدخلات مقاومية |
عزل القنوات وسلامة إشارة حلقة العملية
تدمج وحدة 8C-TAIXA1 عزلًا بصريًا للقنوات لفصل حلقات القياس الموجودة في الجانب الحقلي عن منطق اللوحة الخلفية الداخلي لنظام Experion، مما يمنع ارتفاعات الجهد في النمط المشترك وانتشار الضوضاء الكهربائية. وتتوافق بنية الوحدة مع معلمات بروتوكول حلقة HART بتيار 4-20 mA، كما تتضمن تكييفًا مخصصًا للإشارة لإشارات الجهد عالية الممانعة والمستشعرات المقاومة، مع استخدام مراجع تتبع لتعويض الوصلة الباردة (CJC) لتحقيق استقرار قراءات المستشعر التفاضلية في البيئات الكهربائية القاسية.
الأسئلة الشائعة
س: هل يمكن إدخال وحدة 8C-TAIXA1 أو إخراجها أثناء وجود الطاقة، خلال تشغيل وحدة التحكم الفعلي؟
ج: نعم. تدعم الوحدة الإزالة والإدخال أثناء وجود الطاقة (RIUP) على حوامل Series 8 المتوافقة، من دون مقاطعة حلقات معالجة الإدخال/الإخراج المجاورة.
س: ما خصائص ممانعة الإدخال المطبقة على قنوات إشارات التيار والجهد؟
ج: تتميز قنوات التيار بممانعة إدخال أكبر من 250 أوم، بينما توفر دوائر قياس الجهد ممانعة إدخال تتجاوز 1 ميجا أوم لتقليل أخطاء تحميل الإشارة.
س: كيف يتم تأريض الهيكل المادي للقنوات الثماني؟
ج: يتم التأريض عبر توصيلات قضيب التأريض في اللوحة الأساسية للحامل، مما يحوّل العابرّات الحقلية عالية التردد بعيدًا عن دوائر تحويل ADC الداخلية.
إرشادات التركيب الحقلي
- محاذاة الحامل: حاذِ دليل حافة الوحدة مع الفتحة المخصصة في مجموعة حامل Series 8، واضغط بإحكام حتى تستقر أذرع القفل بالكامل.
- تدريع الإشارة: وصّل أسلاك التصريف لكابلات جميع أجهزة الإرسال الحقلية بقضيب ناقل تأريض الأجهزة في الخزانة باستخدام مشابك تأريض قياسية. حافظ على تأريض أرضي بنقطة واحدة للقضاء على حلقات التأريض.
- فصل الأسلاك: مرّر أسلاك الإشارات التناظرية منخفضة المستوى في مجاري أسلاك مستقلة، مع الحفاظ على خلوص لا يقل عن 50 مم عن موصلات التيار المتردد عالية الجهد وكابلات قدرة المحركات.
- توصيلات الأطراف: ثبّت جميع أسلاك الإشارات الحقلية في براغي كتلة الأطراف القابلة للإزالة (RTB)، مع ضمان عزم الربط الصحيح والحفاظ على تعشيق لا يقل عن 5 لفات كاملة في تركيبات المواسير.
