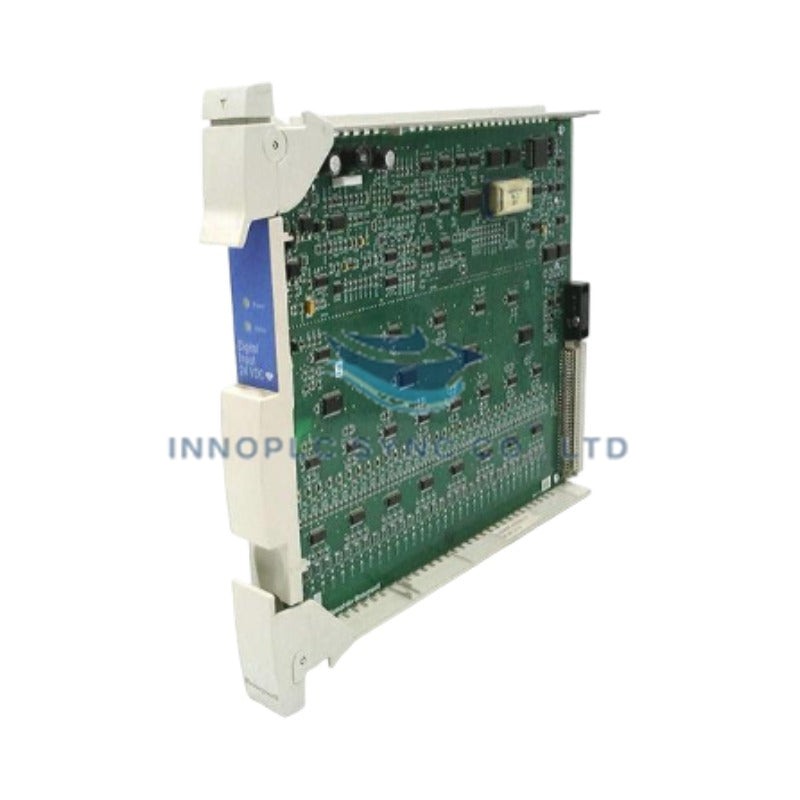

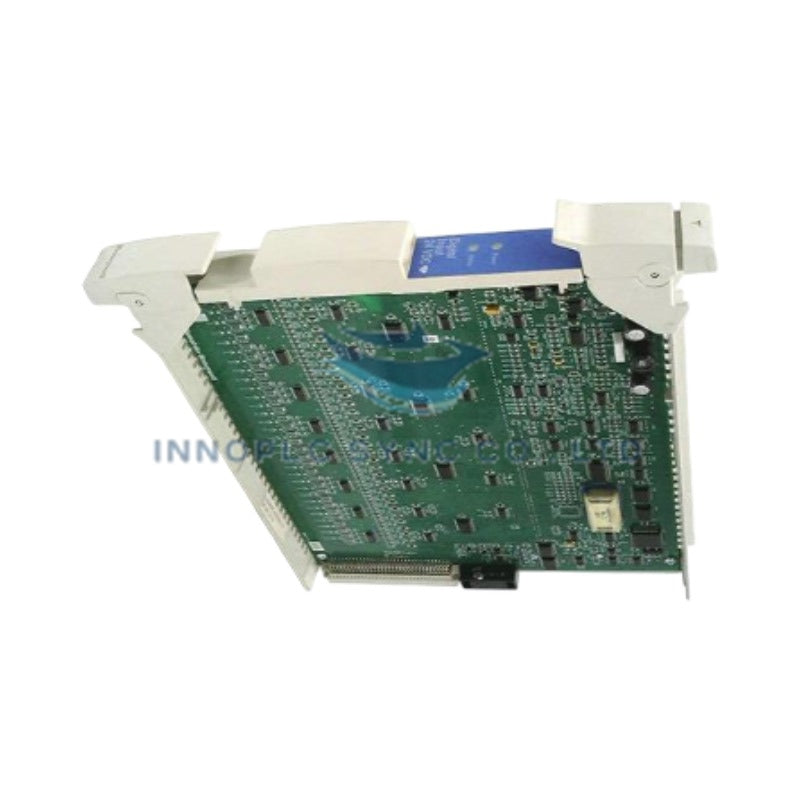

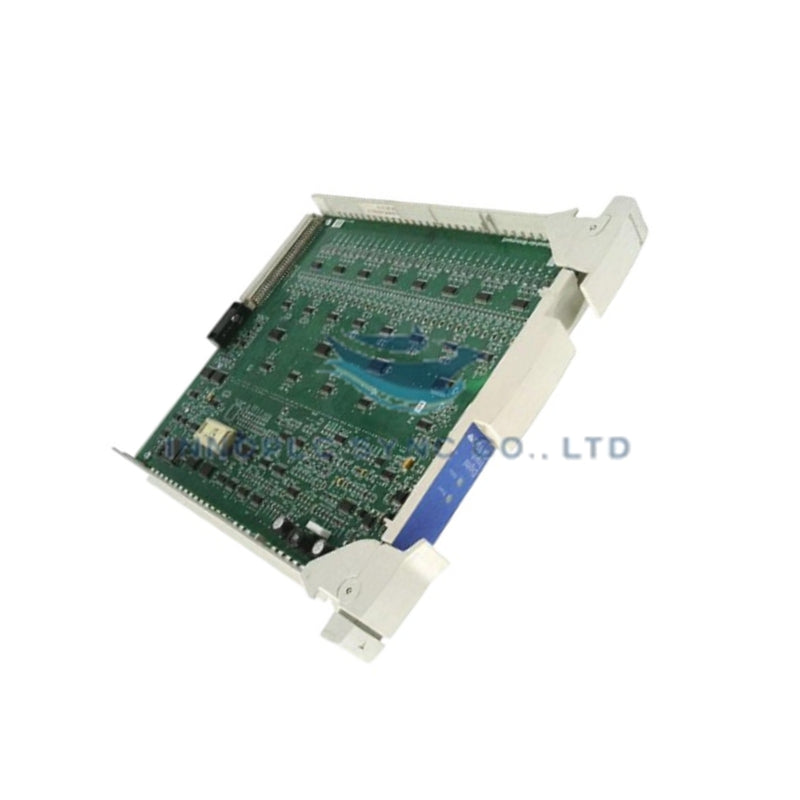

وحدة إدخال Honeywell 80363972-150
تعمل Honeywell 80363972-150، المدرجة أيضًا باسم MC-PDIY22، كبطاقة إدخال رقمية ومكوّن عتادي مخصص لمعالجة الإشارات الميدانية المنفصلة ضمن بنية Honeywell Experion PKS وHigh Performance Process Manager (HPM).
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 80363972-150 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.12 رطل (0.51 كجم) |
| الأبعاد | تركيب على حامل بفتحة بطاقة إدخال/إخراج قياسية |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر اسمي |
| عدد القنوات | 32 قناة إدخال رقمية |
| الجهد المقنن | جهد استشعار منفصل 24 فولت تيار مستمر |
| طراز التجميع الفرعي | MC-PDIY22 |
| فئة الوحدة | وحدة إدخال/إخراج منطقية بجهد تيار مستمر |
العزل بين القنوات وترشيح الإشارات ضوئيًا
تتضمن الوحدة شبكات عزل بين القنوات مقترنة بمقرنات ضوئية عبر مسارات الإدخال الرقمية الـ32 جميعها. ويعزل هذا الفصل الجلفاني ارتفاعات الجهد الميدانية والضوضاء ذات النمط المشترك عن ناقل الإدخال/الإخراج الداخلي ومنطق وحدة التحكم. كما تعمل دوائر ترشيح الإدخال المدمجة على كبح ارتداد نقاط تلامس المفاتيح والتداخل المتبادل بين خطوط المجال، مما يوفر تحديثات مستقرة لحالات المنطق بجهد 24 فولت تيار مستمر إلى معالج عمليات نظام التحكم الموزع (DCS) من دون تدهور الإشارة.
الأسئلة الشائعة
س: هل يمكن إدخال بطاقة 80363972-150 أو إخراجها أثناء تشغيل النظام بالطاقة؟
ج: تتطلب إزالة الوحدة أو استبدالها أثناء وجود طاقة في اللوحة الخلفية عزل التوصيلات الميدانية أو فتح مزلاج مجموعة أطراف التوصيل قبل السحب، لمنع حدوث قوس كهربائي عند موصل حافة اللوحة الخلفية.
س: ما كثافة القنوات لكل فتحة بطاقة إدخال/إخراج واحدة في تجميعة MC-PDIY22؟
ج: تستقبل البطاقة ما يصل إلى 32 مدخلًا ميدانيًا منفصلًا بجهد 24 فولت تيار مستمر، من نوع التلامس الجاف أو المزود بالطاقة، في الوقت نفسه عبر فتحة بطاقة واحدة في النظام.
إرشادات التركيب الميداني
- تحقق من توصيل تأريض حامل اللوحة بالأرضي عبر وصلة نحاسية منخفضة المقاومة إلى ناقل التأريض قبل تثبيت الوحدة داخل قفص البطاقات.
- حاذِ أدلة بطاقة الحافة العلوية والسفلية للتجميعة بدقة مع فتحات الحامل قبل الضغط بإحكام لتعشيق موصلات اللوحة الخلفية.
- أبقِ كابلات إشارات الإدخال الميدانية بجهد 24 فولت تيار مستمر منفصلة عن خطوط طاقة التيار المتردد عالية الجهد، من خلال تخصيص مجاري أسلاك مستقلة داخل الحاوية.
- تأكد من تأريض دروع الكابلات الميدانية عند نقطة واحدة في قضيب ناقل خزانة التجميع، لتجنب حلقات التأريض عبر حلقات الإشارة.
