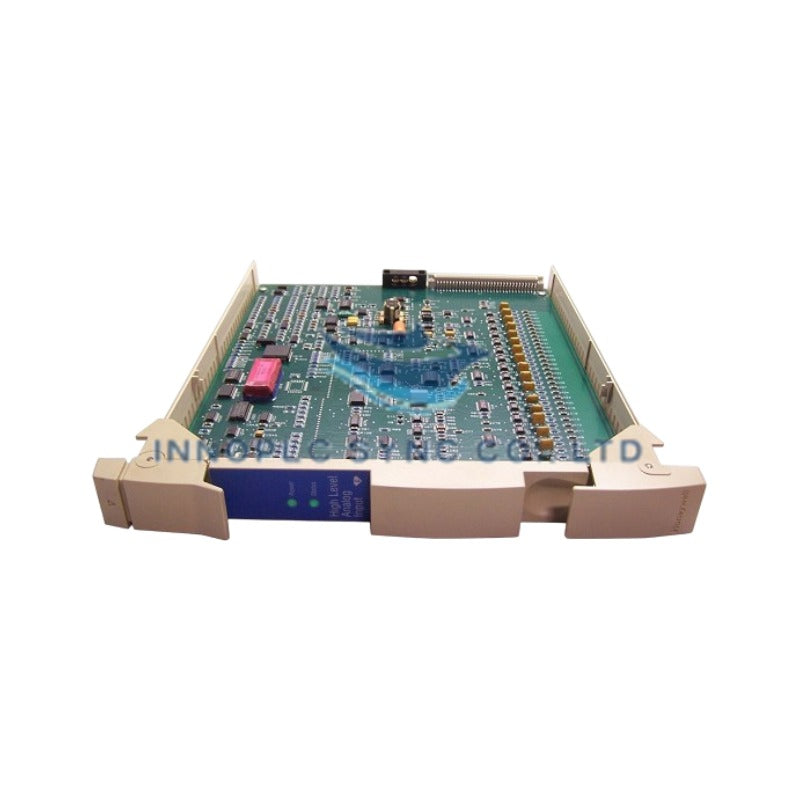

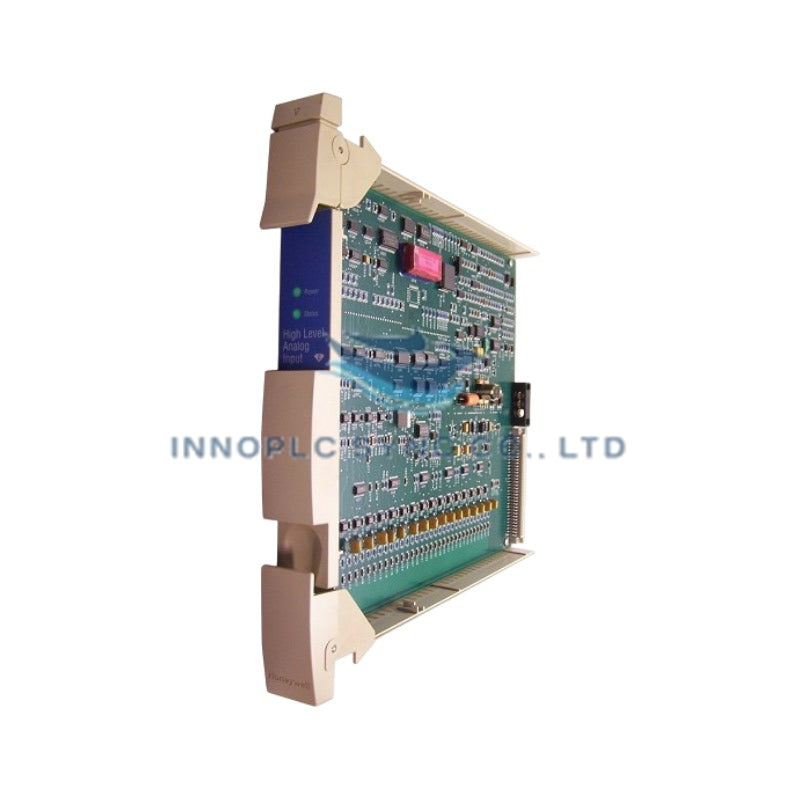

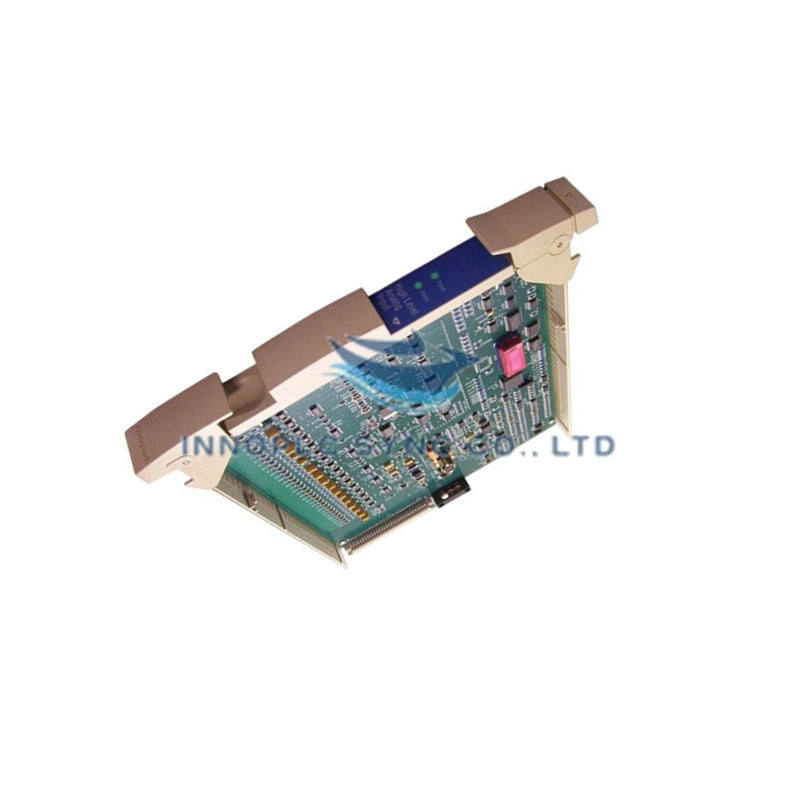

معالج إدخال تناظري عالي المستوى Honeywell MC-PAIH03 برقم 51304754-150
يعمل Honeywell 51304754-150، المُدرج أيضًا باسم MC-PAIH03 لمعالج الإدخال التناظري عالي المستوى، كمكوّن عتادي مخصص لاقتناء الإشارات التناظرية ذات 16 قناة ضمن رفوف إدخال/إخراج Process Manager لنظامي Honeywell TDC 3000 وExperion Process Knowledge System (PKS). ويحوّل مدخلات الجهد والتيار الحلقي 4-20 mA من أجهزة الإرسال الميدانية ثنائية السلك أو ذاتية التغذية إلى بيانات رقمية لمعالجتها بواسطة المتحكم في الوقت الفعلي.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 51304754-150 (MC-PAIH03) |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة |
| الوزن | 0.60 كجم (1.32 رطل) |
| الأبعاد | وحدة فتحات إدخال/إخراج قياسية لـ Process Manager |
| درجة حرارة التشغيل | من 0 إلى +50 درجة مئوية (من +32 إلى +122 درجة فهرنهايت) |
| استهلاك الطاقة | تتم تغذيتها عبر اللوحة الخلفية بواسطة حافظة بطاقات IOP |
| قنوات الإدخال | 16 قناة إدخال تفاضلية |
| أنواع الإدخال | الجهد، التيار (ثنائي السلك أو ذاتي التغذية) |
| نطاقات الإدخال | من 0 إلى 5 V، من 1 إلى 5 V، من 0.4 إلى 2 V، 4-20 mA (عبر مقاومة دقيقة بقيمة 250 ohm) |
| دقة محوّل A/D | 16 بت (14 بت فعليًا) |
| معدل مسح الإدخال | 4 عينات في الثانية لكل قناة (جميع القنوات خلال 250 ms) |
| دقة الأجهزة | +-0.075% من النطاق الكامل (عند 23.5 درجة مئوية)، +-0.15% من النطاق الكامل (من 0 إلى 50 درجة مئوية) |
| ممانعة الإدخال | > 10 Mohm (مدخلات الجهد المزودة بالطاقة) |
| الحد الأقصى لجهد الإدخال | +-30 V كحد أقصى (تفاضلي أو مرجعي إلى المشترك) |
| قدرة تحمل الاندفاعات | ANSI/IEEE C37.90.1-1978 (النمط المشترك) |
| طُرز FTA المتوافقة | MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62 |
بروتوكول الحلقة 4-20 mA HART والعزل بين القنوات
توفر الوحدة كبتًا للتداخل المتبادل بين القنوات بمقدار 60 dB ونسبة رفض للنمط المشترك (CMRR) تبلغ 70 dB من DC إلى 60 Hz. يوفّر ترشيح RC المتكامل أحادي القطب تردد قطع قدره -3 dB عند 1 Hz، مع رفض للنمط العادي بمقدار 32 dB عند 60 Hz، مما يثبّت اقتناء الإشارة عبر الخزائن عالية الكثافة. يدعم المعالج أجهزة إرسال بروتوكول الحلقة 4-20 mA HART عبر وحدات إنهاء المجال (FTAs) الخارجية، مستفيدًا من مقاومات تحويل جانبية بقيمة 250 ohm لتحويل دقيق من 1 إلى 5 V.
الأسئلة الشائعة
س: كيف يعالج MC-PAIH03 مدخلات التيار 4-20 mA؟
ج: تمر الحلقات الحالية عبر مقاومات إسقاط دقيقة بقيمة 250 ohm موجودة على وحدة إنهاء المجال (FTA) المتصلة، فتحوّل إشارة 4-20 mA إلى جهد 1-5 VDC يُؤخذ من عيناته محوّل A/D ذي 16 بت.
س: ما الجهد الأقصى الذي يمكن لقنوات الإدخال تحمله من دون تلف الأجهزة؟
ج: تتحمل مدخلات الوحدة التفاضلية والمدخلات المرجعية إلى المشترك جهدًا مستمرًا يصل إلى +-30 V من دون التسبب في عطل دائم للدائرة.
إرشادات التركيب الميداني
- أوقف تشغيل رف الإدخال/الإخراج أو اتبع إرشادات Honeywell للإدخال أثناء التشغيل قبل تركيب الوحدة MC-PAIH03 في فتحة حافظة البطاقات.
- تحقق من التعشيق الميكانيكي في فتحة IOP لضمان المحاذاة الصحيحة مع موصل اللوحة الخلفية.
- أدخل اللوحة في موجه البطاقات حتى تتعشق آلية المزلاج مع موصل اللوحة الخلفية.
- صِل حلقات أجهزة الإرسال ثنائية السلك أو ذاتية التغذية بوحدة إنهاء المجال المقابلة (MU-TAIH02, TAIH12, TAIH52, إلخ) باستخدام كابلات زوجية ملتفة ومحمية.
- صِل دروع تصريف الكابلات بقضيب التأريض عند طرف FTA فقط للحفاظ على سلامة الإشارة والتخلص من حلقات التأريض.
