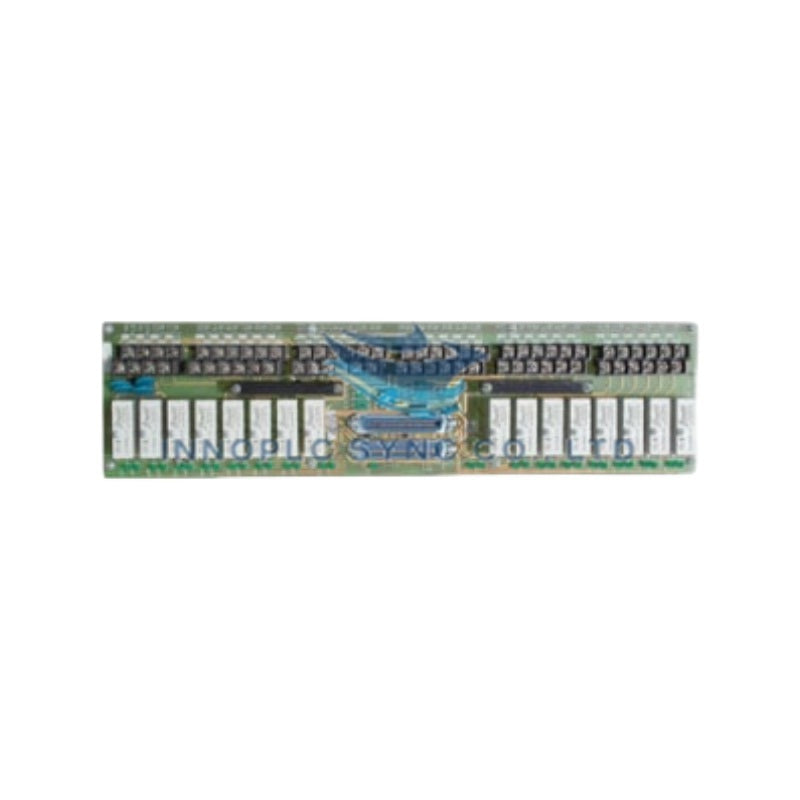

مجموعة إنهاء ميداني للإدخال الرقمي Honeywell 51304441-275
يعمل Honeywell 51304441-275، المُدرج أيضًا باسم 51304441-275 وحدة تجميع إنهاء ميداني للإدخال الرقمي، كمكوّن مخصص من مكوّنات الأجهزة لإنهاء إشارات المجال وعزلها ضمن بنيتي Experion PKS وHigh-Performance Process Manager (HPM). وهو يوجّه إشارات تلامس المجال الرقمية المنفصلة بجهد 24 VDC مباشرةً إلى وحدات معالج الإدخال/الإخراج، موفرًا توصيلات طرفية مادية، وحماية لتحديد التيار، وتهيئة للحالة لمفاتيح ومستشعرات جانب المجال.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 51304441-275 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 5.44 كجم (12.00 رطلًا) |
| الأبعاد | 300 مم × 120 مم × 80 مم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يعمل بالطاقة الميدانية 24 VDC |
| نوع الوحدة | وحدة تجميع إنهاء ميداني (FTA) |
| نوع الإشارة | إدخال رقمي 24 VDC |
| نوع الطرفية | كتلة طرفية بمسمار ضغط / حاجز |
| توافق النظام | High-Performance Process Manager (HPM) / Experion PKS |
تكامل بروتوكول حلقة 4-20 mA HART والعزل بين القنوات
يوفر 51304441-275 الحد الفاصل المادي المطلوب بين المجال والنظام لحماية إلكترونيات التحكم الحساسة من الضوضاء الكهربائية الناجمة عن المجال. ويمنع العزل الجلفاني المتكامل بين القنوات وحواجز العوازل الضوئية حلقات التأريض الميدانية، وارتفاعات الجهد المفاجئة، والظواهر العابرة ذات الجهد العالي من الانتقال إلى اللوحة الخلفية. وحتى عند تركيبه في خزائن ذات إشارات مختلطة إلى جانب وحدات تجميع إنهاء ميداني تناظرية تعالج أجهزة إرسال تعمل ببروتوكول حلقة 4-20 mA HART أو مداخل درجات الحرارة مع تعويض الوصلة الباردة (CJC)، تحافظ الوحدة على مناعة عالية للإشارة وقمع التداخل المتبادل عبر جميع نقاط الإنهاء.
الأسئلة الشائعة
س: هل يمكن توصيل أسلاك المجال أو إجراء صيانتها على 51304441-275 أثناء وجود طاقة 24 VDC؟
ج: يُسمح بصيانة الأطراف الميدانية شريطة فتح حوامل مصاهر القنوات الفردية أو عزل الحلقات الميدانية لمنع حدوث دوائر قصر أثناء ضبط الموصلات.
س: كيف يتم توصيل 51304441-275 ببطاقة معالج الإدخال/الإخراج الأساسية؟
ج: يتم التوصيل عبر كابلات متعددة الموصلات مُصنّعة مسبقًا، تُوصل مباشرةً بموصلات الشريطية/ D-shell عالية الكثافة الموجودة على لوحة دوائر وحدة تجميع الإنهاء الميداني.
إرشادات التركيب الميداني
- ثبّت وحدة 51304441-275 على سكة DIN القياسية للخزانة أو قناة التثبيت داخل حاوية التوصيل.
- ثبّت مسمار تأريض الهيكل بإحكام في قضيب ناقل التأريض الوظيفي (FE) للخزانة باستخدام شريط نحاسي منخفض الممانعة.
- وصّل كابل واجهة النظام المُصنّع مسبقًا من رف وحدة الإدخال/الإخراج بموصل الرأس الرئيسي على لوحة وحدة تجميع الإنهاء الميداني.
- وصّل أسلاك تلامسات المجال بأطراف المسامير المخصصة بجهد 24 VDC، مع التأكد من صحة قطبية الإشارة وتجريد نهايات الأسلاك بطول 7 مم.
- ثبّت جميع أسلاك تصريف تدريع كابلات المجال مباشرةً بقضيب التأريض المجاور لوحدة الإنهاء لضمان فعالية التدريع الكهرومغناطيسي.
