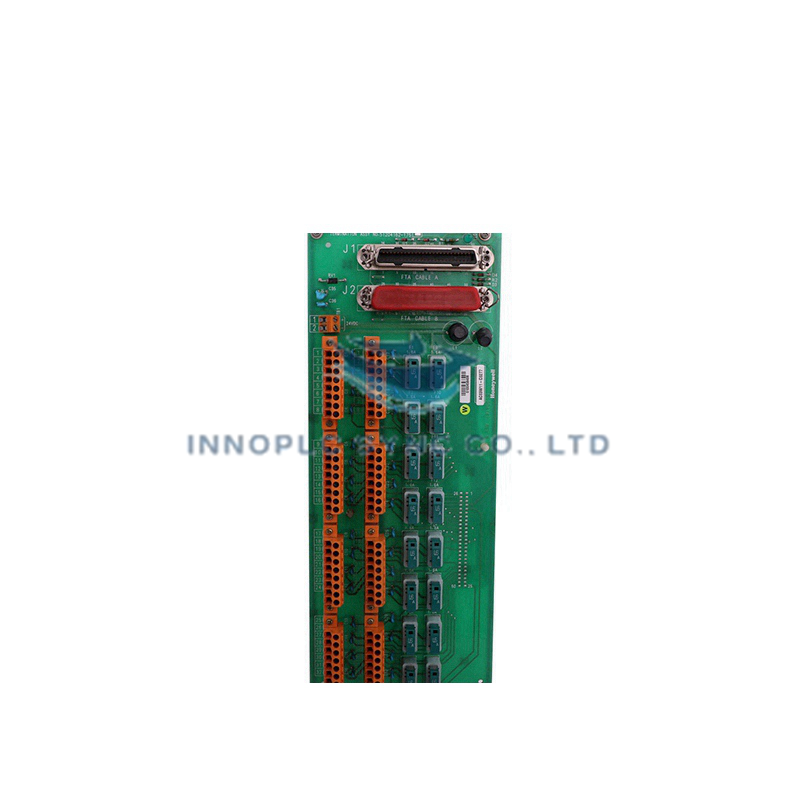

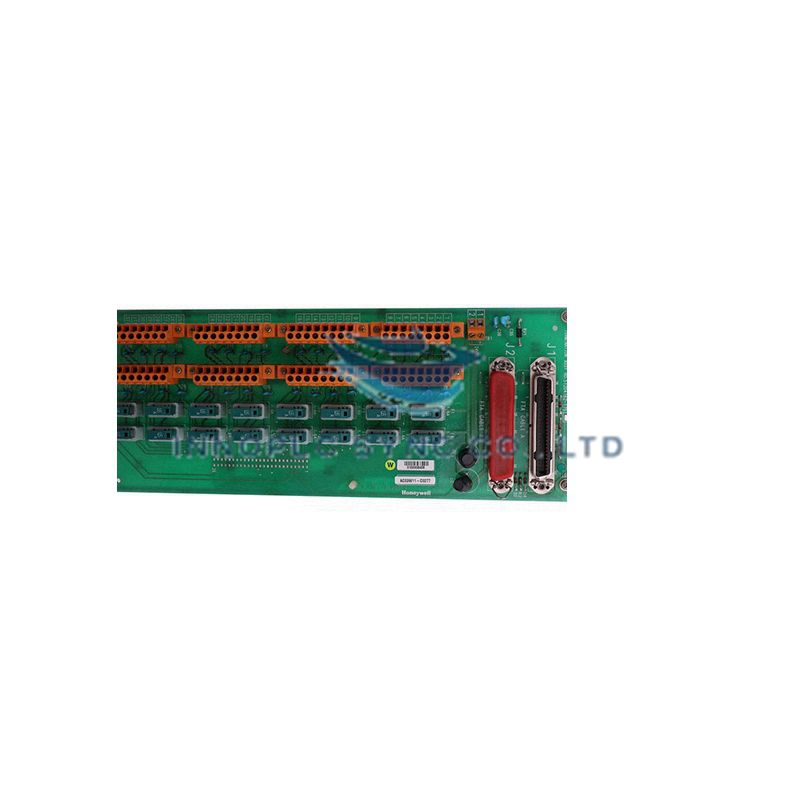

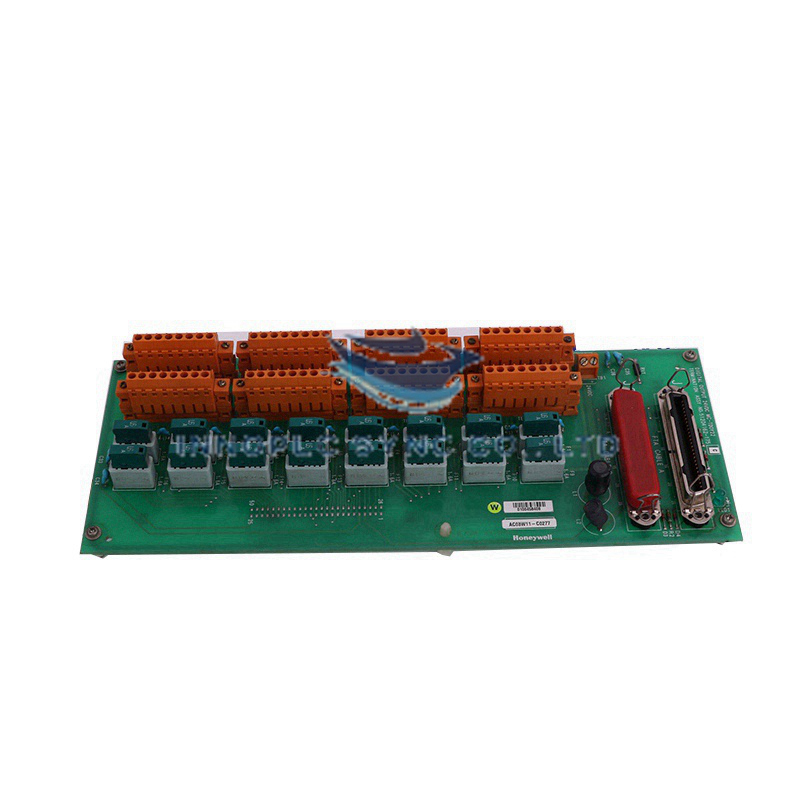

وحدة خرج تناظرية Honeywell 51204172-175

SKU: 51204172-175

Manufacturer: Honeywell
Product No.: 51204172-175
Condition：في الأوراق المالية
Product Type: وحدات الخرج التناظري
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

يعمل Honeywell 51204172-175، المدرج أيضًا باسم 51204172-175 (MC-TAOY22) كوحدة خرج تناظري، كمكوّن أجهزة مخصص للقيادة الدقيقة لإشارة حلقة التيار ضمن بنيتي Honeywell High-Performance Process Manager (HPM) وExperion PKS. وهو يحوّل أوامر وحدة التحكم الرقمية إلى إشارات تحكم خرج تناظرية معزولة، لتشغيل عناصر التحكم النهائية مثل صمامات التحكم وموضعات الصمامات ومحركات السرعة المتغيرة عبر شبكات العمليات الصناعية.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	51204172-175 (MC-TAOY22)
العلامة التجارية	Honeywell
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.35 كجم (0.77 رطل)
الأبعاد	300 مم x 120 مم x 40 مم
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	يعمل بالطاقة عبر ناقل اللوحة الخلفية بجهد 24 VDC
نوع الوحدة	نهاية توصيل مجال للخرج التناظري / تجميعة بطاقة
كثافة القنوات	16 قناة
نوع التوصيل	أطراف ضغط
توافق النظام الفرعي	High-Performance Process Manager (HPM) / Experion PKS

تكامل بروتوكول حلقة HART بتيار 4-20 mA والعزل بين القنوات

صُممت الوحدة 51204172-175 لحلقات التحكم الحرجة في العمليات، وتضم عزلًا جلفانيًا متينًا بين القنوات لكل دوائر الخرج الفردية ومنطق النظام الداخلي. ويمنع ذلك تأثير الارتفاعات العابرة للضوضاء ذات الجهد العالي وحلقات التأريض والتداخل المتبادل للإشارات في وحدات المعالجة المركزية أو القنوات التناظرية المجاورة. كما تتعامل الوحدة بسلاسة مع اتصالات بروتوكول حلقة HART بتيار 4-20 mA، مما يتيح لموضعات الصمامات الميدانية والمشغلات الذكية المتوافقة مع HART إرسال بيانات التشخيص الرقمية فوق إشارة التيار التناظرية الأساسية دون تدهور سلامة إشارة التحكم أو تغيير قياسات خط أساس تعويض الوصلة الباردة في بطاقات الإدخال المجاورة.

الأسئلة الشائعة

س: هل يمكن استبدال وحدة 51204172-175 MC-TAOY22 أثناء التشغيل مع بقاء بقية العقدة تحت التوتر؟

ج: يدعم النظام الاستبدال أثناء التشغيل لتجميعة الدائرة، شريطة فصل موصلات أطراف الضغط الخاصة بإشارات المجال أو عزل الحلقات الميدانية بأمان قبل إزالة البطاقة.

س: ما نوع إنهاء أسلاك المجال الذي تقبله وحدة 51204172-175 مباشرة على التجميعة؟

ج: تتميز اللوحة بأطراف ضغط لولبية مدمجة، مصممة لتثبيت موصلات المجال الصلبة أو المجدولة مباشرة دون الحاجة إلى كتل إنهاء مساعدة.

إرشادات التركيب الميداني

تأكد من أن فتحة هيكل بطاقة الإدخال/الإخراج المضيفة تتوافق مع العنوان الفعلي الصحيح المعيّن في تكوين التحكم بالنظام.
حاذِ حواف بطاقة الوحدة مع أدلة التثبيت الداخلية للهيكل، ثم أدخل التجميعة في الفتحة حتى تتصل الموصلات بمقبس اللوحة الخلفية.
أحكم ربط مسامير تثبيت اللوحة الأمامية لضمان تأريض هيكلي ثابت مع إطار الخزانة.
صِل حلقات خرج المجال بأطراف الضغط، مع الالتزام بعلامات القطبية وتجريد أطراف الأسلاك بطول 7 مم.
أرضِ جميع أسلاك تصريف دروع الكابلات عند قضيب تأريض الخزانة المخصص لضمان أفضل حصانة ضد التداخل الكهرومغناطيسي.

معلومات الطلب والضمان

شروط الشراء والإرجاع

إرشادات مفصلة حول الحد الأدنى لكمية الطلب ومواعيد التسليم وخيارات الدفع والضمان وسياسات الإرجاع.

نحن نقبل بكل سرور الطلبات بالجملة، مع الحد الأدنى لكمية الطلب وهو وحدة واحدة فقط.

عند الطلب، يمكننا تقديم جميع المستندات اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من أوراق التصدير المطلوبة.

نحن نقبل الدفع بنسبة 100% T/T (التحويل البرقي) قبل الشحن. بالنسبة للعناصر التي تتطلب مهلة زمنية، يلزم إيداع 30% مقدمًا، مع دفع 70% المتبقية قبل الشحن. بالنسبة للتحويلات بالرنمينبي، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.

جميع العناصر الجديدة والأصلية تأتي مع ضمان قياسي لمدة عام واحد. للحصول على خيارات الضمان الممتد، لا تتردد في الاتصال بنا للحصول على تفاصيل التسعير.

نحن نعطي الأولوية لرضاك. إذا كنت بحاجة إلى إرجاع منتج ما، فيجب أن يتم ذلك خلال 30 يومًا من تاريخ الشراء. يجب أن يكون المنتج غير مستخدم، وغير مفتوح، وفي عبوته الأصلية، بما في ذلك جميع الملحقات. ستتم معالجة المبالغ المستردة خلال 5-7 أيام عمل من استلام المرتجع. يرجى ملاحظة أن رسوم الشحن والمناولة غير قابلة للاسترداد.
