ريليهات صناعية Allen-Bradley 700-HB33A1

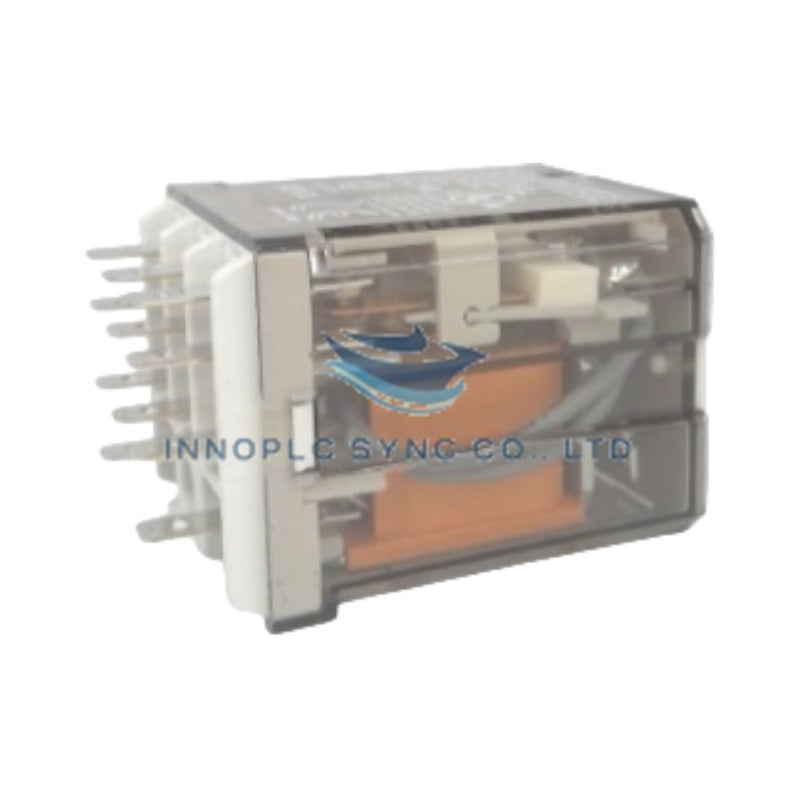

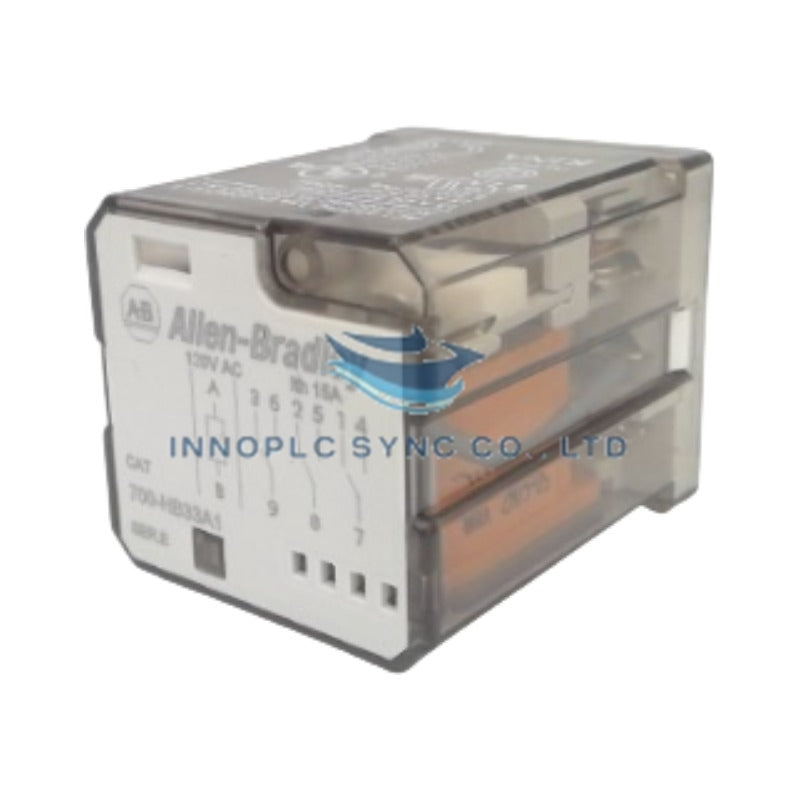

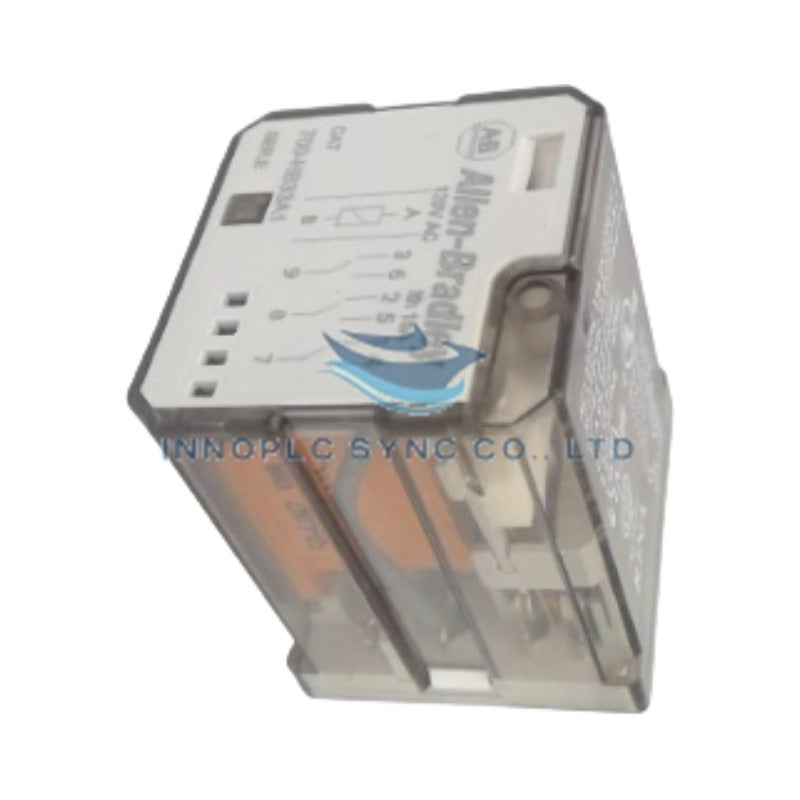

يعمل Allen-Bradley 700-HB33A1، المدرج أيضًا باسم 700-HB33A1 كمرحل للأغراض العامة، كمكوّن مخصص لتنفيذ الإشارات فعليًا وتبديل الطاقة داخل لوحات التحكم ودوائر التبديل الآلي. يضم المرحل ثلاثي الأقطاب ملف تشغيل بجهد 120 VAC (بتردد 50/60 Hz) يشغّل تكوين نقاط تلامس 3PDT بقدرة تبديل مستمرة تصل إلى 15 A. وتوفر أطراف التوصيل المدمجة ذات النمط الشريحي والقاعدة المربعة تعشيقًا ميكانيكيًا منخفض المقاومة داخل المقابس المتوافقة، بينما يعرض مؤشر LED مرئي مدمج حالة تنشيط الملف.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 700-HB33A1 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.09 kg (0.20 lbs) |
| الأبعاد | هيكل مرحل بقاعدة مربعة قياسي من سلسلة 700-HB |
| درجة حرارة التشغيل | -25 إلى 55 deg C |
| استهلاك الطاقة | ملف بجهد 120 VAC (بتردد 50/60 Hz) |
| تكوين نقاط التلامس | 3PDT (ثلاثة أقطاب، تحويل مزدوج) |
| تصنيف التيار | 15 A كحد أقصى لكل قطب |
| نوع القاعدة / الأطراف | قاعدة مربعة؛ أطراف توصيل إدخال بنمط شفري |
| الحالة المرئية | إشارة حالة ملف عبر مؤشر LED مدمج |
اتصال ناقل اللوحة الخلفية والشبكات الحتمية
يوفر 700-HB33A1 عزلًا جلفانيًا وماديًا قويًا بين بطاقات الخرج الرقمية منخفضة الجهد والأحمال الميدانية للتيار المتردد عالية القدرة. وتقاوم نقاط التلامس المصنوعة من سبائك الفضة عالية السعة تآكل القوس الكهربائي ولحام نقاط التلامس الناتجين عن حالات التبديل العابرة الحثية في ملفات اللولبي ودوائر ملامسات المحركات. وتضمن أزمنة الاستجابة السريعة لنقاط التلامس تنفيذًا حتميًا للإشارات عبر حلقات الخرج الرقمية لوحدات PLC، بينما توفر إضاءة مؤشر LED المرئي المدمج تغذية راجعة تشخيصية فورية لمشغلي اللوحة حول حالات تشغيل ملف مرحل الخرج، من دون مقاطعة دوائر جهد التحكم.
الأسئلة الشائعة
س: ما جهد وتردد تشغيل الملف المطلوبان لمرحل 700-HB33A1؟
ج: يعمل ملف المرحل بقدرة تحكم اسمية تبلغ 120 VAC عند تردد 50/60 Hz.
س: ما تكوين نقاط التلامس وسعة التيار القصوى التي يوفرها هذا الطراز؟
ج: يتميز المرحل بنقاط تلامس 3PDT (3 Form C) مصنفة لتيار حمل مستمر أقصى يبلغ 15 A لكل قطب.
س: كيف تتم الإشارة إلى الحالة التشخيصية المرئية على هيكل مرحل 700-HB33A1؟
ج: يضيء مؤشر حالة LED مدمج عند تطبيق جهد تحكم قدره 120 VAC على طرفي ملف المرحل.
إرشادات التركيب الميداني
- تأكد من فصل الطاقة عن جميع جهود دوائر التحكم في اللوحة قبل إدخال المرحل في مقبسه أو نزعه منه.
- حاذِ الدبابيس ذات النمط الشريحي في 700-HB33A1 مع تكوين الفتحات المقابل في مقبس المرحل ذي القاعدة المربعة المتوافق.
- ادفع المرحل بإحكام داخل المقبس حتى تستقر أطراف التوصيل الشريحية بالكامل ويثبت مشبك التثبيت الميكانيكي فوق جسم المرحل.
- صِل أحمال الخرج الميدانية بأطراف مسامير المقبس، وتحقق من أن تيار الدائرة المستمر لا يتجاوز تصنيف نقاط التلامس البالغ 15 A.
- طبّق قدرة تحكم للملف بجهد 120 VAC، وتأكد من إضاءة مؤشر LED ومن حالات تبديل نقاط التلامس الميكانيكية باستخدام جهاز اختبار الدوائر.
