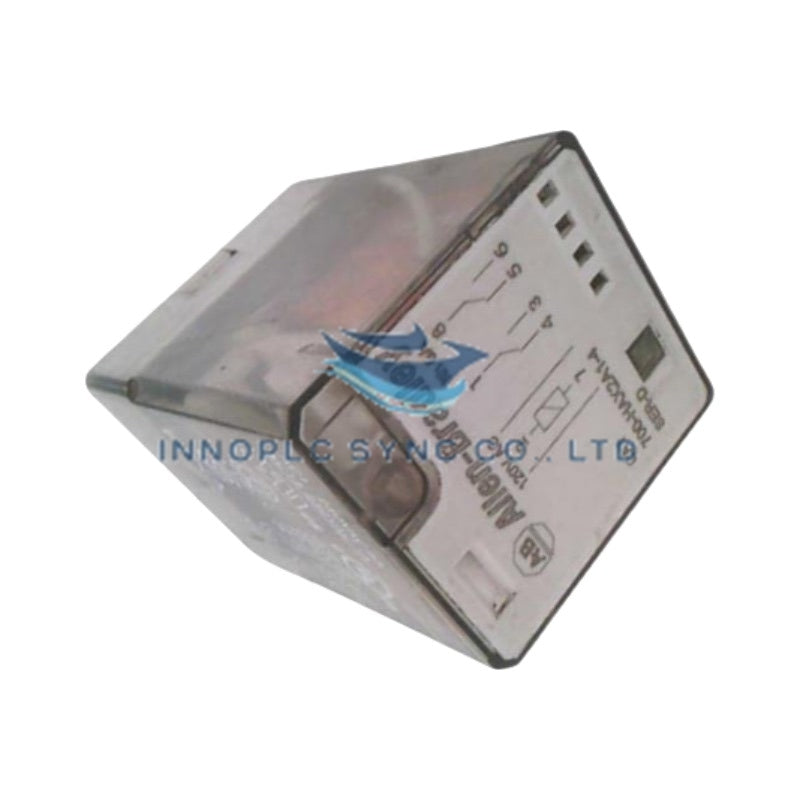

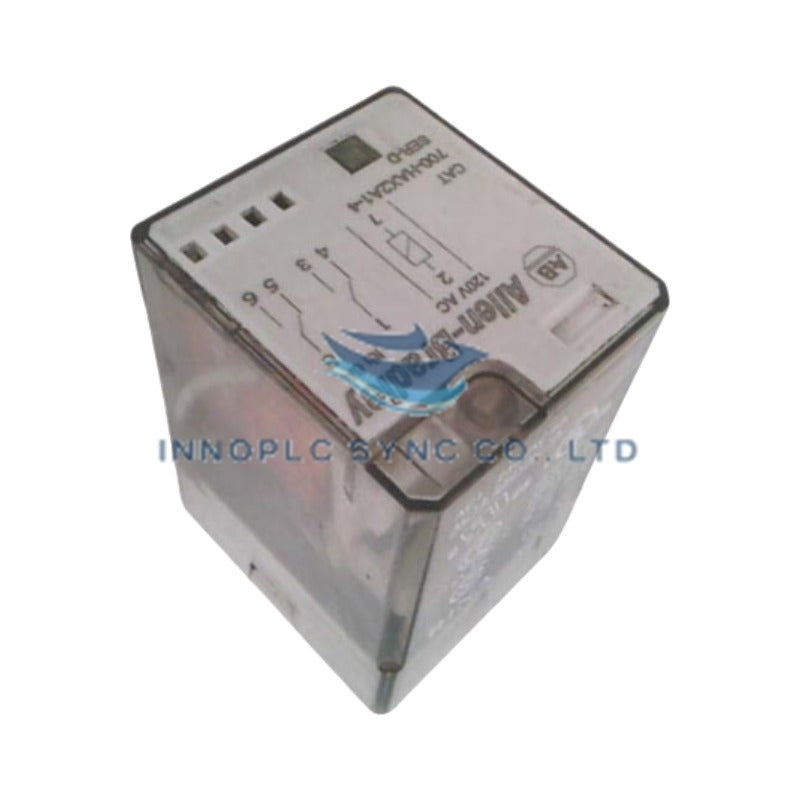

ريليه Allen-Bradley 700-HAX2A1-4 للأغراض العامة بقاعدة أنبوبية

SKU: 700-HAX2A1-4

Manufacturer: Allen-Bradley
Product No.: 700-HAX2A1-4
Condition：في الأوراق المالية
Product Type: المرحلات الصناعية
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

يعمل Allen-Bradley 700-HAX2A1-4، المُدرج أيضًا باسم 700-HAX2A1-4 كمرحل للأغراض العامة، كمكوّن عتادي مخصص لتنفيذ الإشارات فعليًا وتبديل الطاقة داخل لوحات التحكم ودوائر التبديل الآلية. يضم المرحل ثنائي الأقطاب ملف تشغيل بجهد 120 VAC (بتردد 50/60 Hz)، ويشغّل مخارج تلامس مصنفة لتيار تبديل مستمر يصل إلى 6 A. وتضمن الأطراف المدمجة ذات النمط الدبوسي لقاعدة الأنبوب المحاذاة الميكانيكية داخل مجموعات المقابس، بينما يعرض مؤشر LED مرئي مدمج حالة تنشيط الملف الحالية.

مواصفات العتاد

المعلمة	المواصفة
الطراز	700-HAX2A1-4
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.06 kg (0.14 lbs)
الأبعاد	هيكل مرحل بقاعدة أنبوبية قياسي من سلسلة 700-HA
درجة حرارة التشغيل	-25 إلى 55 deg C
استهلاك الطاقة	ملف بجهد 120 VAC (بتردد 50/60 Hz)
عدد الأقطاب	قطبان
تصنيف التيار	6 A كحد أقصى لكل قطب
نمط الأطراف	قاعدة أنبوبية؛ أطراف توصيل إضافية بنمط دبوسي
الحالة المرئية	إشارة حالة ملف LED مدمجة

اتصال ناقل اللوحة الخلفية والشبكات المحددة زمنيًا

يوفر 700-HAX2A1-4 عزلًا كهربائيًا بين مخارج PLC الرقمية منخفضة الجهد وأحمال مشغلات التيار المتردد الميدانية الأعلى جهدًا. وتقاوم مجموعات التلامس الأكسدة والارتفاعات العابرة الناتجة عن التبديل أثناء تشغيل الأحمال الحثية، مما يحافظ على استمرارية الدائرة الموثوقة عبر حلقات التحكم. كما تحافظ أزمنة جذب الملف وفصله الدقيقة على تنفيذ المخرجات المحدد زمنيًا دون التأثير في توافق ذاكرة الفلاش البرمجية عبر دوائر اللوحة الخلفية لوحدات التحكم المتصلة، بينما توفر إضاءة LED المدمجة تأكيدًا بصريًا فوريًا لحالات طاقة الملف أثناء اختبار اللوحة.

الأسئلة الشائعة

س: ما جهد التشغيل والتردد المطلوبان لتشغيل ملف المرحل 700-HAX2A1-4؟

ج: يتطلب ملف المرحل جهد تحكم اسميًا قدره 120 VAC بتردد 50/60 Hz.

س: ما تنسيق التركيب وتكوين الدبابيس اللذان يستخدمهما 700-HAX2A1-4؟

ج: تستخدم الوحدة هيكلًا بقاعدة أنبوبية مع أطراف بنمط دبوسي، مصممة للإدخال في مقابس المرحلات المثبتة على اللوحة والمتوافقة.

س: كيف يمكن التحقق بصريًا من تنشيط الملف على العتاد؟

ج: يضيء مؤشر حالة LED مدمج في هيكل المرحل عند تطبيق 120 VAC بين طرفي الملف.

إرشادات التركيب الميداني

اعزل جميع مصادر طاقة دائرة التحكم قبل إدخال المرحل في مقبسه أو إخراجه منه.
حاذِ مجرى المفتاح والموصلات الدبوسية لقاعدة الأنبوب في 700-HAX2A1-4 مع مقبس الاستقبال المتوافق.
أدخل المرحل بإحكام في المقبس حتى يستقر، مع تعشيق مشابك التثبيت حيثما كانت مركبة.
وصّل الأسلاك الميدانية بأطراف المسامير في المقبس، وتحقق من أن تيار الدائرة المستمر لا يتجاوز 6 A لكل قطب.
طبّق طاقة تحكم للملف بجهد 120 VAC وتحقق من مؤشر LED للحالة لتأكيد حالة التبديل النشطة.

معلومات الطلب والضمان

شروط الشراء والإرجاع

إرشادات مفصلة حول الحد الأدنى لكمية الطلب ومواعيد التسليم وخيارات الدفع والضمان وسياسات الإرجاع.

نحن نقبل بكل سرور الطلبات بالجملة، مع الحد الأدنى لكمية الطلب وهو وحدة واحدة فقط.

عند الطلب، يمكننا تقديم جميع المستندات اللازمة، بما في ذلك شهادات المنشأ/المطابقة وغيرها من أوراق التصدير المطلوبة.

نحن نقبل الدفع بنسبة 100% T/T (التحويل البرقي) قبل الشحن. بالنسبة للعناصر التي تتطلب مهلة زمنية، يلزم إيداع 30% مقدمًا، مع دفع 70% المتبقية قبل الشحن. بالنسبة للتحويلات بالرنمينبي، يرجى الاتصال بنا إذا كان لديك وكيل في الصين.

جميع العناصر الجديدة والأصلية تأتي مع ضمان قياسي لمدة عام واحد. للحصول على خيارات الضمان الممتد، لا تتردد في الاتصال بنا للحصول على تفاصيل التسعير.

نحن نعطي الأولوية لرضاك. إذا كنت بحاجة إلى إرجاع منتج ما، فيجب أن يتم ذلك خلال 30 يومًا من تاريخ الشراء. يجب أن يكون المنتج غير مستخدم، وغير مفتوح، وفي عبوته الأصلية، بما في ذلك جميع الملحقات. ستتم معالجة المبالغ المستردة خلال 5-7 أيام عمل من استلام المرتجع. يرجى ملاحظة أن رسوم الشحن والمناولة غير قابلة للاسترداد.
