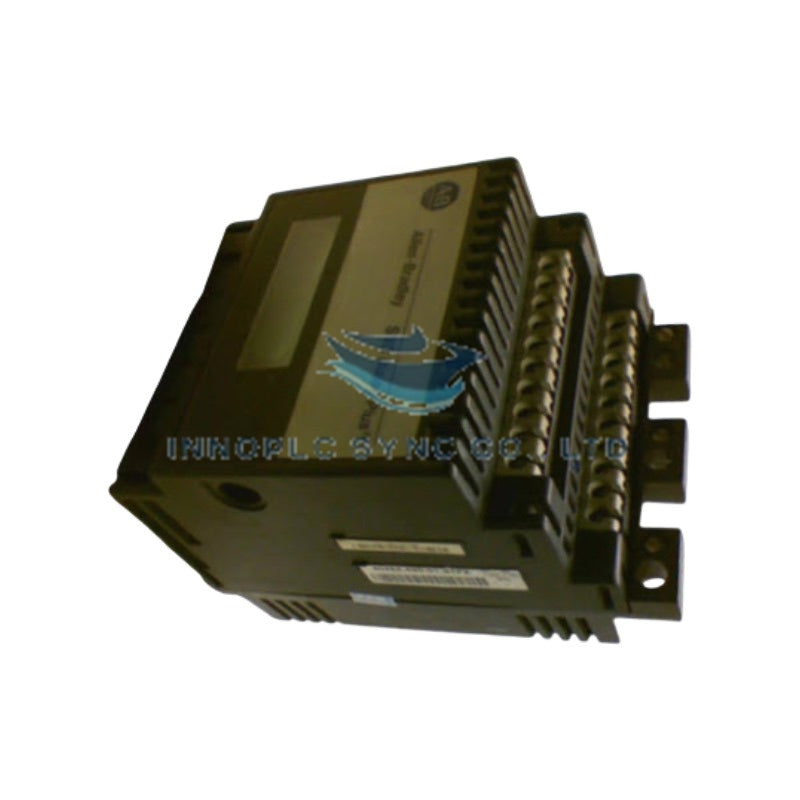

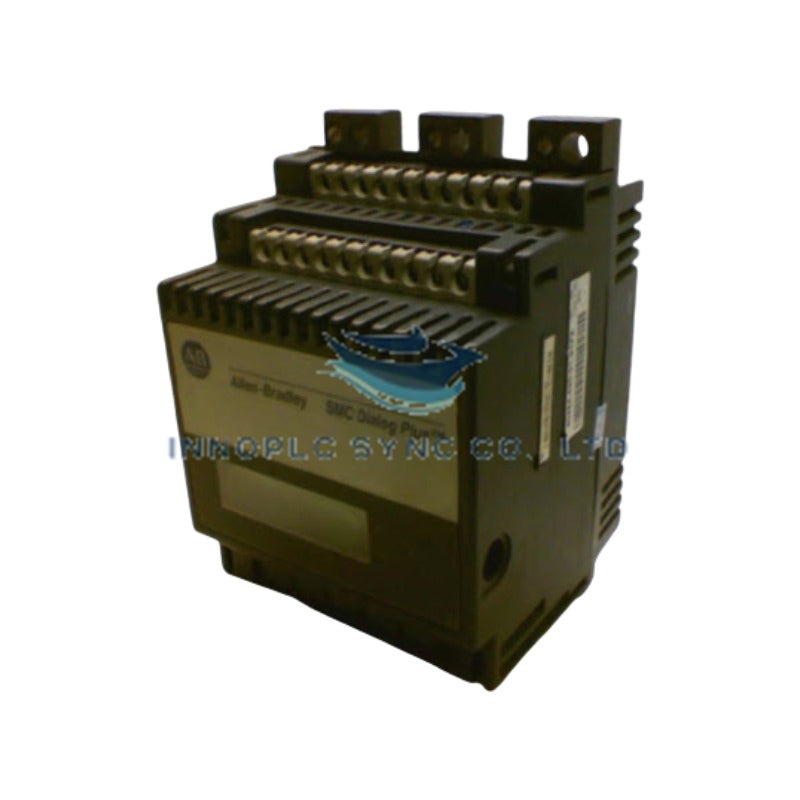

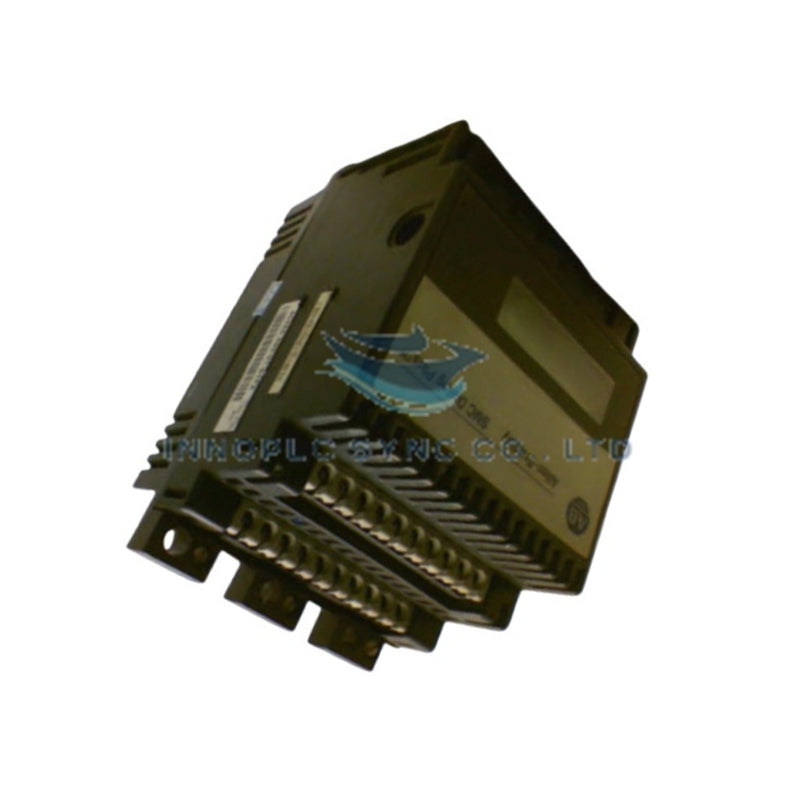

بطاقات التحكم بالمحركات Allen-Bradley 40888-490-01-S1FX
يعمل Allen-Bradley 40888-490-01-S1FX، المدرج أيضًا في الكتالوج باعتباره وحدة التحكم 40888-490-01-S1FX، كمكوّن عتادي مخصص لتنفيذ بدء تشغيل المحركات ذات الحالة الصلبة والتحكم في تسلسل البوابات ضمن منصات وحدات التحكم Bulletin 150 SMC.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 40888-490-01-S1FX |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.91 كجم (2.01 رطل) |
| الأبعاد | مقاس هيكلي قياسي لوحدة التحكم Bulletin 150 |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 15 W كحد أقصى |
| نطاق جهد التحكم | 120-240 VAC |
| توافق السلسلة | وحدة التحكم الذكية بالمحرك Bulletin 150 (SMC) |
| نطاق معدلات التيار | جميع وحدات التصنيف (لوحة تحكم عامة) |
| النوع الوظيفي | وحدة تحكم قياسية |
| حالة دورة الحياة | متوقفة من قِبل الشركة المصنّعة (07/31/2015) |
اتصالات اللوحة الخلفية والتكامل مع الشبكات الحتمية
تتصل وحدة التحكم Allen-Bradley 40888-490-01-S1FX مباشرة بتجميعات أقطاب القدرة الداخلية لإدارة تصاعد جهد البدء التدريجي، وتسارع تحديد التيار، والتباطؤ عند الإيقاف التدريجي. وتتواصل الوحدة عبر قنوات ناقل اللوحة الخلفية الداخلية، وتعالج مدخلات تيار الطور الفوري ومدخلات عبور جهد الخط للصفر لمزامنة زوايا إطلاق المقومات ذات التحكم السيليكوني (SCR). وتتيح توافقية ذاكرة البرنامج الثابت المدمجة تبادلًا سلسًا لحالة التشغيل وتشخيصات الأعطال عبر الشبكات الحتمية ControlNet وEtherNet/IP، من خلال وحدات محولات اتصال خارجية، مما يضمن استجابة سريعة لحماية المحرك وتوسيع كثافة الإدخال والإخراج داخل مراكز التحكم بالمحركات المركزية.
الأسئلة الشائعة
س: هل يمكن تركيب وحدة التحكم 40888-490-01-S1FX أثناء توصيل هيكل القدرة الرئيسي Bulletin 150 بالطاقة؟
ج: لا. يجب فصل طاقة الخط وجهد تغذية التحكم (120-240 VAC) بالكامل قبل إدخال وحدة التحكم أو إخراجها. إذ قد يؤدي استبدال البطاقة أثناء التشغيل إلى حدوث قوس كهربائي عند نقاط التلامس ذات الجهد العالي وإتلاف دوائر قيادة البوابات الداخلية.
س: هل يقتصر تصنيف وحدة التحكم هذه على قدرة حصانية أو فئة تيار واحدة؟
ج: لا. صُممت وحدة 40888-490-01-S1FX كوحدة تحكم بديلة قياسية مناسبة للتركيب عبر جميع وحدات التصنيف ضمن مجموعة منتجات Bulletin 150 SMC.
س: كيف تحافظ الوحدة على إعدادات المعايرة أثناء انقطاع طاقة التحكم؟
ج: تُحفظ معلمات التشغيل، وإعدادات مفاتيح DIP، وسجلات الفصل التاريخية في ذاكرة غير متطايرة مدمجة، مما يمنع فقدان البيانات أثناء الانقطاعات الكاملة في تغذية جهد التحكم.
إرشادات التركيب الميداني
اعزل مصدر الطاقة وتحقق من انقطاع التيار عن جميع دوائر طاقة الخط الرئيسية ودوائر التحكم بجهد 120-240 VAC التي تغذي حاوية Bulletin 150 SMC قبل التركيب. أدخل وحدة 40888-490-01-S1FX في هيكل القدرة، مع التأكد من محاذاة كابلات الشريط والموصلات الطرفية الداخلية بشكل صحيح قبل تثبيت مثبتات التثبيت.
تأكد من توصيل لسان تأريض لوحة التحكم مباشرة بالأرضي باستخدام موصل نحاسي منخفض الممانعة. مرّر أسلاك التحكم الخارجية بجهد 120-240 VAC وأسلاك الإدخال والإخراج الرقمية في مجاري أسلاك منفصلة عن قدرة المحرك ثلاثي الطور وخطوط التغذية ذات الجهد العالي لمنع التداخل الكهرومغناطيسي. أحكم ربط جميع أطراف الأسلاك الميدانية وفق مواصفات عزم الربط المطبوعة على هيكل الوحدة الرئيسية.
