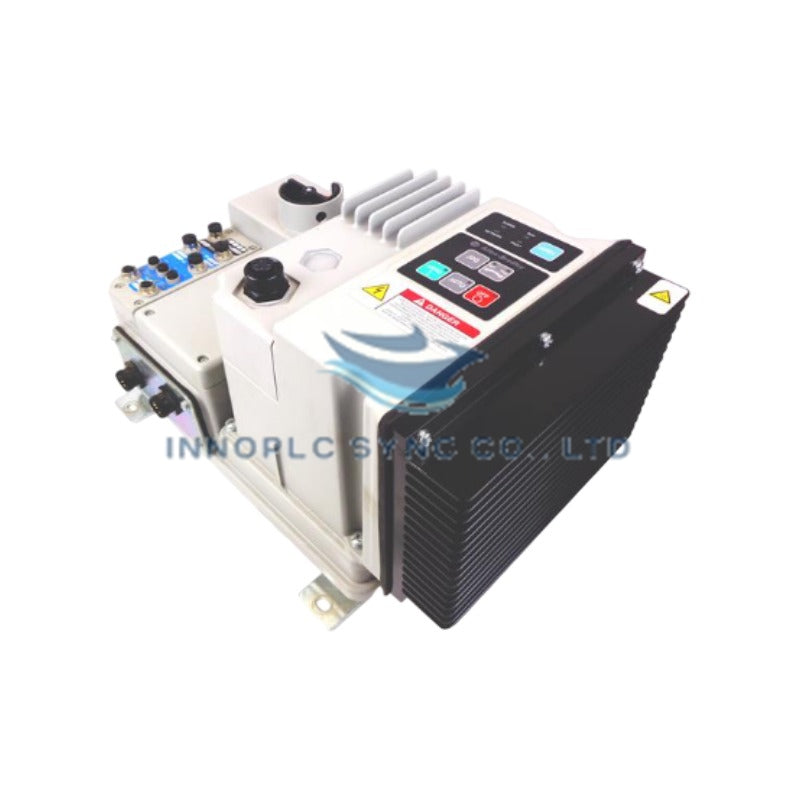

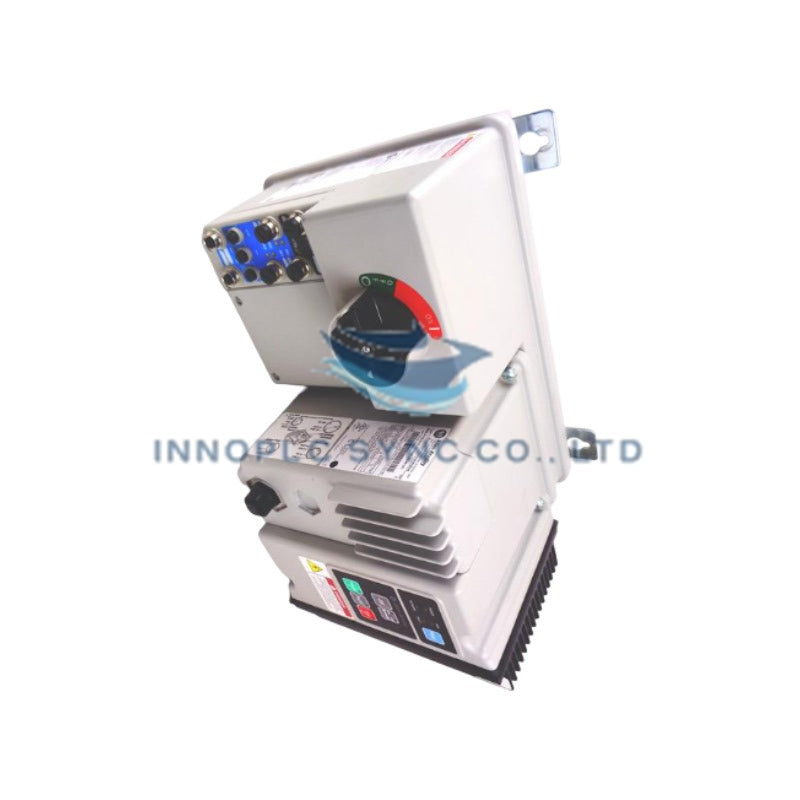

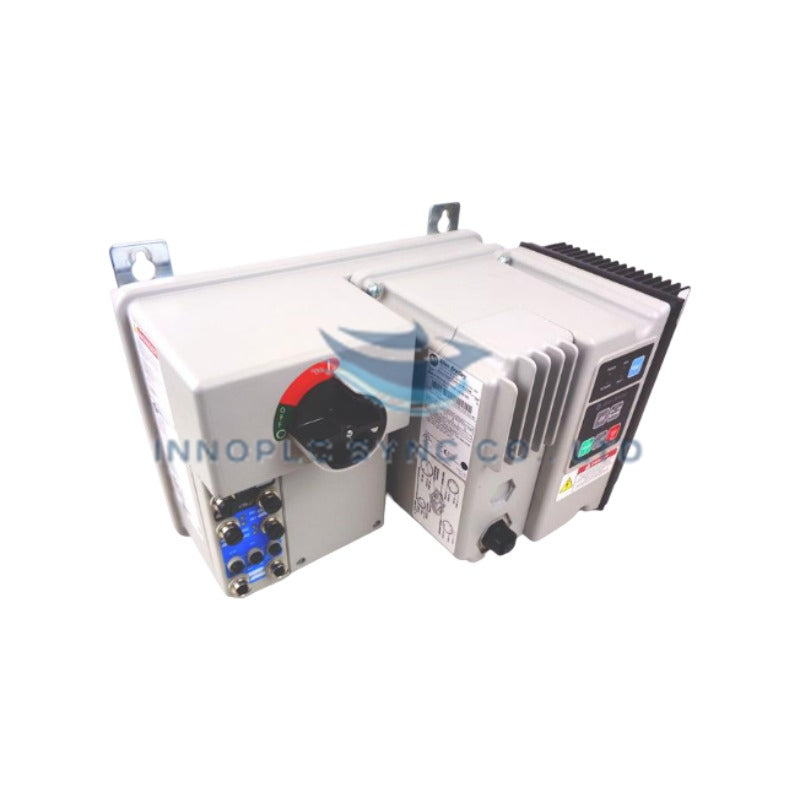

محرك تردد متغير ArmorStart من Allen-Bradley، الطراز 284D-FHD6P0D-25-CR-DB-OC
يعمل Allen-Bradley 284D-FHD6P0D-25-CR-DB-OC، المدرج أيضًا في الكتالوج باسم 284D-FHD6P0D-25-CR-DB-OC كمحوّل تردد متغيّر، كمكوّن عتادي مخصص للتحكم في سرعة المحركات الحثية ثلاثية الطور وتنفيذ الكبح الديناميكي ضمن بيئات العمل الميدانية IP67/NEMA 4.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 284D-FHD6P0D-25-CR-DB-OC |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 10.43 كجم (23.00 رطلاً) |
| الأبعاد | عامل شكل حاوية ArmorStart 284D القياسي بتصنيف IP67/NEMA 4 |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +50 درجة مئوية |
| استهلاك الطاقة | تصنيف خرج 0.4 كيلوواط (0.5 حصان) |
| جهد الإدخال | 380-480 VAC، ثلاثي الطور |
| مصدر طاقة التحكم | 24 VDC |
| تصنيف تيار الخرج | 1.4 أمبير عند 0.4 كيلوواط (0.5 حصان) |
| تصنيف تيار القصر | تصنيف 10 أمبير |
| طريقة التحكم | تحكم متجهي دون مستشعر / تحكم V/Hz |
| المداخل المنفصلة | 2-4 مداخل رقمية |
| واجهة الشبكة | محوّل EtherNet/IP مدمج |
| تصنيف الحاوية | IP67 / NEMA 4 مانعة لتسرب المياه |
| الخيارات الخاصة | ترانزستور الكبح الديناميكي، إعادة ضبط دائرة التحكم، موصل خرج |
اتصال ناقل اللوحة الخلفية والتوصيل البيني للشبكة الحتمية
يشتمل Allen-Bradley 284D-FHD6P0D-25-CR-DB-OC على محوّل EtherNet/IP مدمج للتوصيل مباشرةً بهياكل اللوحات الخلفية لوحدات التحكم الرئيسية عبر حلقات شبكة حتمية. تنظّم خوارزميات التحكم المتجهي دون مستشعر أشكال موجات تيار الخرج واستجابة العزم من دون تغذية راجعة من مشفّر عتادي، مع الحفاظ على استقرار السرعة الديناميكي عند حدوث تغيرات كبيرة في الأحمال الميكانيكية. ويدعم توافق البرنامج الثابت مع الذاكرة الومّاضة مزامنة المعلمات بسرعة، وملفات تعريف الحركة CIP المباشرة، وتشخيص الأعطال في الوقت الفعلي. ويتيح التوسع بكثافة عالية للمداخل والمخارج مراقبة محلية لـ 2-4 مداخل ميدانية منفصلة مباشرةً عبر ناقل Ethernet، مما يخفف عبء المعالجة عن رفوف Logix المركزية.
الأسئلة الشائعة
س: ما الحماية التي توفرها الحاوية IP67 / NEMA 4 أثناء التشغيل الميداني؟
ج: توفر الحاوية المحكمة المقاومة للماء حماية كاملة من دخول الغبار ونفاثات المياه عالية الضغط والغمر المؤقت، مما يتيح تركيبها مباشرةً على الآلة دون الحاجة إلى خزانة.
س: هل يمكن استبدال محوّل 284D-FHD6P0D-25-CR-DB-OC أثناء التشغيل مع تطبيق طاقة 380-480 VAC؟
ج: لا. يجب عزل طاقة الخط الرئيسية ثلاثية الطور 380-480 VAC وطاقة التحكم 24 VDC بالكامل قبل فصل موصلات الطاقة أو صيانة مجموعة المحوّل، وذلك لمنع الصدمات الكهربائية وقوس التلامس.
س: ما الوظيفة التي يؤديها خيار الكبح الديناميكي الداخلي (DB)؟
ج: تعمل وحدة الكبح الديناميكي على تبديد الطاقة الكهربائية التجديدية الناتجة أثناء تباطؤ المحرك السريع أو حالات الحمل المُدار إلى مقاومة كبح خارجية، مما يمنع حدوث أعطال زيادة الجهد في المحوّل.
إرشادات التركيب الميداني
ثبّت المحوّل مباشرةً على الهياكل الإنشائية للآلة أو جدران اللوحة باستخدام عروات التثبيت الزاوية المدمجة. حافظ على خلوص رأسي لا يقل عن 100 مم أعلى الغلاف المحكم وأسفله لضمان انتقال طبيعي كافٍ للهواء عبر مجموعة المشتت الحراري الخلفية.
يجب إنهاء جميع خطوط الطاقة والتحكم وشبكة Ethernet باستخدام مجموعات كابلات للفصل السريع محكمة الإغلاق في المصنع ومصنفة IP67. حافظ على تأريض مستمر لدرع الكابل بتثبيت مشابك القناة المعدنية بنقاط تأريض اللوحة. وتأكد من إحكام ربط أسلاك التحكم الخارجية 24 VDC وموصلات طاقة الخط 380-480 VAC بالعزم الصحيح عند واجهات موصلات الكابلات للحفاظ على الإحكام البيئي ومنع نفاذ الرطوبة.
