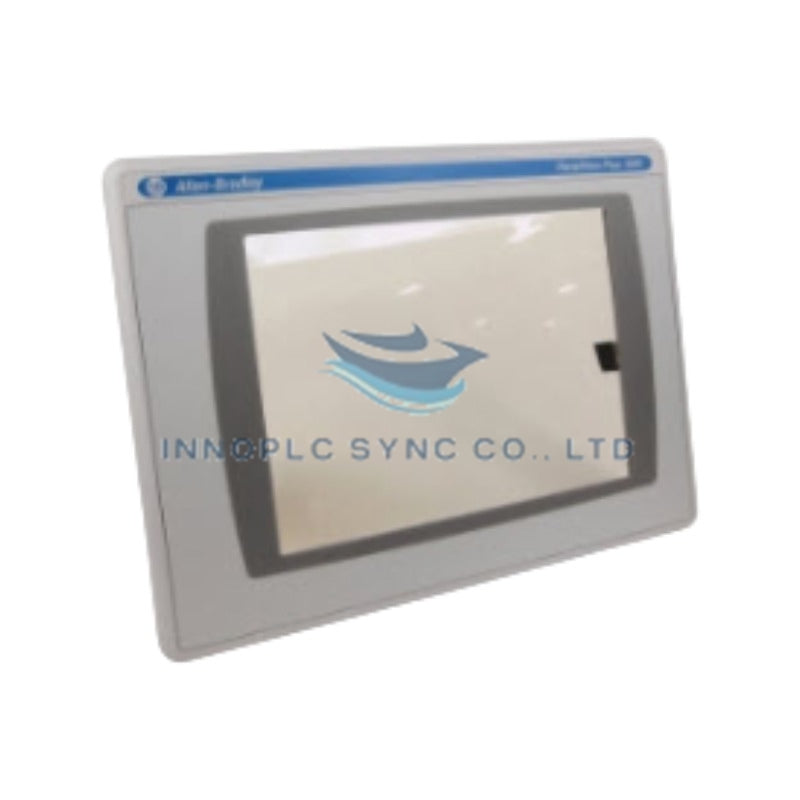

Allen-Bradley 2711P-T7C6A6 PanelView Plus 700

SKU: 2711P-T7C6A6

Manufacturer: Allen-Bradley
Product No.: 2711P-T7C6A6
Condition：في الأوراق المالية
Product Type: محطات المشغلين
Product Origin: USA
Payment:T/T, Western Union
Weight: 14510g
Shipping port: Xiamen
Warranty: 12 months

صُممت Allen-Bradley 2711P-T7C6A6 (2711P-T7C6A6 PanelView Plus 700) لتنفيذ واجهة التفاعل بين الإنسان والآلة والقياس عن بُعد لوحدات التحكم في الوقت الفعلي ضمن شبكات الأتمتة من Allen-Bradley، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لعرض العمليات وتوجيه أوامر إدخال المشغّل.

تفصيل اللواحق ومصفوفة الطرازات

يحدد هيكل رقم الكتالوج تكوينات محددة لمكونات العرض والطاقة والاتصالات:

السلسلة الأساسية (2711P-): تحدد منصة الأجهزة الطرفية المعيارية للمشغّل PanelView Plus.
حجم الشاشة (-T7): يشير إلى لوحة رسومات ملونة مقاس 6.5 بوصة، مزودة بشاشة لمس تناظرية مقاومية.
نوع الشاشة (-C): يدل على تقنية شاشات TFT الملونة ذات المصفوفة النشطة.
وحدة الاتصالات (-6): تحدد منافذ اتصالات مدمجة قديمة من نوع Data Highway Plus (DH+) وDH-485.
مزود الطاقة (-A): يشير إلى مزود طاقة تشغيل بجهد التيار المتردد، يقبل دخلًا من 85 إلى 264 VAC.
وحدة الذاكرة/المنطق (-6): تمثل تكوين بنية ذاكرة النظام المدمجة بسعة 128 MB (السلسلة A إلى G).

مواصفات الأجهزة

المعلمة	المواصفات
الطراز	2711P-T7C6A6
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	32.00 lbs (14.51 kg)
الأبعاد	14 in x 11 in x 8 in (35.5 cm x 27.9 cm x 20.3 cm)
درجة حرارة التشغيل	من 0 deg C إلى +55 deg C
استهلاك الطاقة	دخل طاقة 85-264 VAC
الشاشة	شاشة TFT ملونة ذات مصفوفة نشطة، مقاس 6.5 in.
طريقة الإدخال	شاشة لمس تناظرية مقاومية
ذاكرة النظام	128 MB Flash / RAM
منافذ الاتصال	DH+ وDH-485 وRS-232 وUSB
الإضاءة الخلفية البديلة	2711P-RL7C
كابلات الاتصال	1770-CD و1761-CBL-AS03
السلاسل المتوافقة	السلسلة A وB وC وD وE وF وG

تكامل الشبكة الحتمي واللوحة الخلفية

صُممت الوحدة للاتصال بوحدات التحكم القديمة PLC-5 وSLC 500، وتستخدم بروتوكولات شبكية حتمية عبر القنوات المادية DH+ وDH-485 لتنفيذ نقل ملفات البيانات بسرعة عالية. وتحافظ بنية وحدة المنطق على تخطيط سجلات الإدخال/الإخراج عالية الكثافة، مع توفير سرعة اتصال ناقل اللوحة الخلفية عبر شبكات النظام. ويضمن توافق ذاكرة البرنامج الثابت المدمجة مزامنة مباشرة لقواعد بيانات الوسوم دون الحاجة إلى قدر كبير من منطق السلم في وحدة التحكم المنطقية القابلة للبرمجة المضيفة.

الأسئلة الشائعة

س: ما كابلات الاتصال اللازمة لتوصيل الطرفية 2711P-T7C6A6 بشبكة DH+ أو DH-485؟

ج: يتطلب الاتصال بشبكات DH+ استخدام مجموعة كابل 1770-CD الأزرق، بينما يستخدم اتصال DH-485 التسلسلي واجهة الكابل 1761-CBL-AS03 المتصلة بالمنفذ المحدد.

س: هل يمكن استبدال الإضاءة الخلفية لشاشة CCFL ميدانيًا في هذه الطرفية؟

ج: نعم، يمكن استبدال الإضاءة الخلفية للشاشة ميدانيًا باستخدام رقم قطعة الغيار المعتمدة من Allen-Bradley، وهو 2711P-RL7C، عند انخفاض سطوع الشاشة.

إرشادات التركيب الميداني

جهّز فتحة مستطيلة نظيفة في لوحة باب الحاوية، وفقًا للأبعاد القياسية لـ PanelView 700. تحقق من استقرار حشية الإحكام المحيطية في أخدود الإطار للحفاظ على حماية الدخول NEMA 4X / IP65 قبل إدخال الطرفية في الفتحة. أحكم ربط جميع مشابك التثبيت المحيطية بالتساوي حول الهيكل، وفق قيم عزم الربط المحددة، لمنع تشوه الإطار. تأكد من توصيل مصدر طاقة التيار المتردد (85-264 VAC) عبر قاطع دائرة مخصص، مع توصيل سلك تأريض وقائي مباشرة بمسمار التأريض في هيكل الطرفية.
