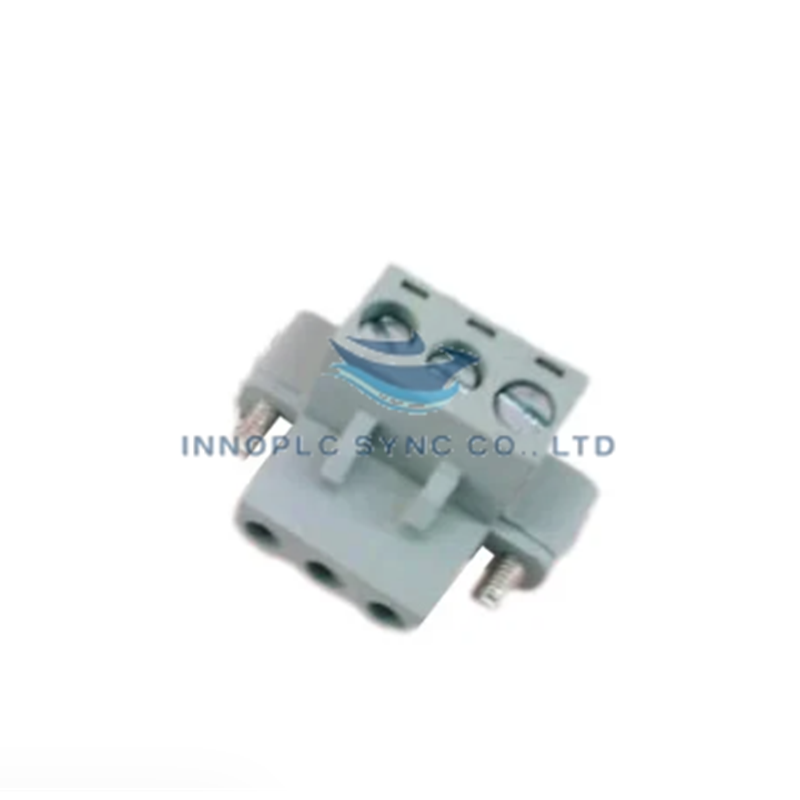

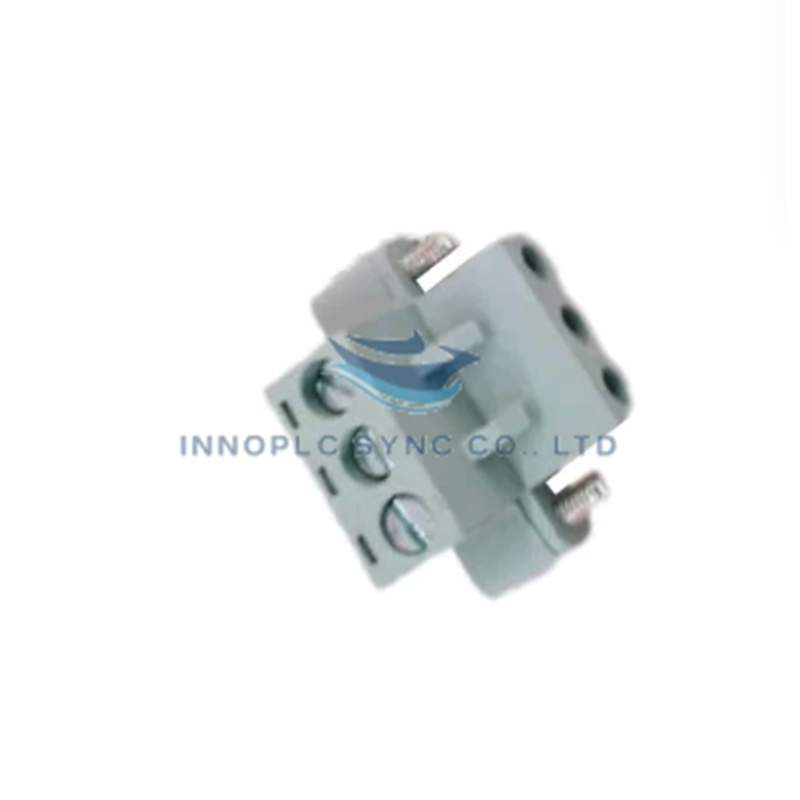

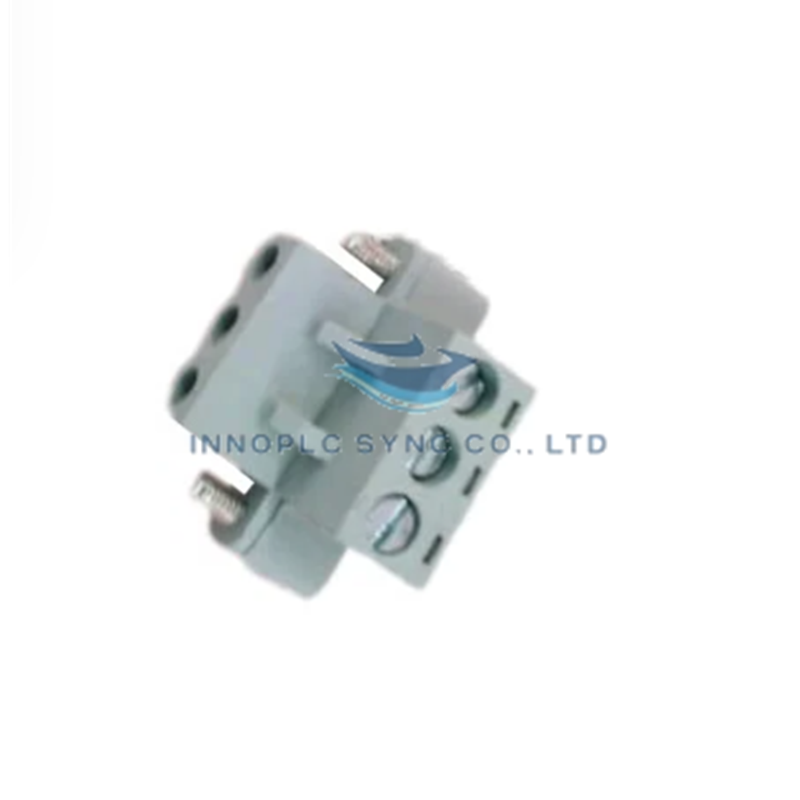

قابس كتلة أطراف Allen-Bradley 2711P-RTBAC3
يعمل Allen-Bradley 2711P-RTBAC3، المدرج أيضًا برقم الكتالوج 2711PRTBAC3، وهو قابس كتلة طرفية للطاقة المتناوبة، كمكوّن عتادي مخصص لإنهاء توصيلات خط الطاقة المتناوبة وتوفير الاتصال المادي للأسلاك ضمن مجموعات وحدات التشغيل الطرفية PanelView Plus من Allen-Bradley.
تفصيل اللاحقة ومصفوفة الطراز
يشير رقم الجزء في الكتالوج إلى مواصفات مادية وكهربائية محددة للأطراف:
- البادئة الأساسية (2711P-): تحدد التوافق مع منصة ملحقات وحدات التشغيل الطرفية PanelView Plus من Allen-Bradley.
- نوع الملحق (-RTB): يحدد مجموعة موصل كتلة طرفية قابلة للإزالة.
- تهيئة الطاقة (-AC): تحدد التوافق مع إنهاء أسلاك دخل التيار المتناوب عالي الجهد (L1، L2/N، التأريض الوقائي).
- عدد المواضع (-3): يشير إلى ترتيب أطراف من 3 مواضع، بمسافة 5.08 mm بين السنون، ومكونات تثبيت ذات حواف.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 2711P-RTBAC3 |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.10 lbs (0.05 kg) |
| الأبعاد | قابس بثلاثة مواضع ومسافة 5.08 mm بين السنون |
| درجة حرارة التشغيل | من -25 deg C إلى +70 deg C |
| استهلاك الطاقة | موصل سلبي (مصنف لخطوط تغذية طاقة بجهد 85-264 VAC) |
| عدد المواضع | كتلة طرفية لولبية بثلاثة مواضع |
| ميزة التثبيت | ألسنة تثبيت ذات حواف تُثبت بالبراغي |
| مرجع بديل | يعادل رقم الجزء 1777992 |
سلامة واجهة الشبكة والطاقة الحتمية
صُمم القابس ذو المواضع الثلاثة لتوصيل الطاقة في بنيات وحدات PLC ووحدات PanelView الطرفية من Allen-Bradley، ويحافظ على الاستمرارية الكهربائية عبر خطوط التغذية بجهد 85-264 VAC. وتضمن وصلات المشابك اللولبية المدمجة تثبيت الأسلاك بمقاومة منخفضة في ظل الاهتزازات الصناعية، ما يحافظ على استقرار دخل مصدر الطاقة. كما تثبت براغي التثبيت ذات الحواف جسم الموصل ميكانيكيًا في مقبس الطاقة بوحدة المنطق المضيفة، فتمنع الفصل غير المقصود وتحافظ على سرعة اتصال عالية عبر ناقل اللوحة الخلفية واستمرارية الطاقة ضمن شبكات التحكم النشطة.
الأسئلة الشائعة
س: ما نطاق مقاسات أسلاك الموصلات المدعوم في الكتل الطرفية اللولبية 2711P-RTBAC3؟
ج: تقبل مشابك الكتلة الطرفية أسلاكًا نحاسية صلبة أو مجدولة بمقاسات تتراوح من 18 AWG إلى 14 AWG (من 0.8 sq mm إلى 2.5 sq mm)، ومصنفة لخطوط طاقة التيار المتناوب الصناعية القياسية.
س: كيف تمنع ميزة التثبيت ذات الحواف انقطاع إمداد الطاقة بشكل متقطع؟
ج: تُثبت البراغي الأسيرة المدمجة على جانبي القابس مباشرةً في مبيت المقبس المطابق في الوحدة الطرفية، لتثبيت جسم الموصل بإحكام ومقاومة اهتزازات الخزانة.
إرشادات التركيب الميداني
قشّر موصلات طاقة التيار المتناوب الداخلة بطول التقشير الموصى به، وهو 7 mm، من دون إتلاف شعيرات الأسلاك الفردية. أدخل موصلات الخط (L1) والمحايد (L2/N) والتأريض الوقائي (PE) في أقفاص براغي الأطراف المخصصة لها في قابس 2711P-RTBAC3، ثم أحكم ربط براغي الأطراف بعزم يتراوح بين 0.5 و0.6 Nm. أدخل مجموعة القابس الموصلة بإحكام في مقبس رأس طاقة التيار المتناوب في PanelView Plus، وثبّت برغيي التثبيت ذوي الحواف على الجانبين لضمان استقرار التثبيت الميكانيكي واستمرارية التأريض.
