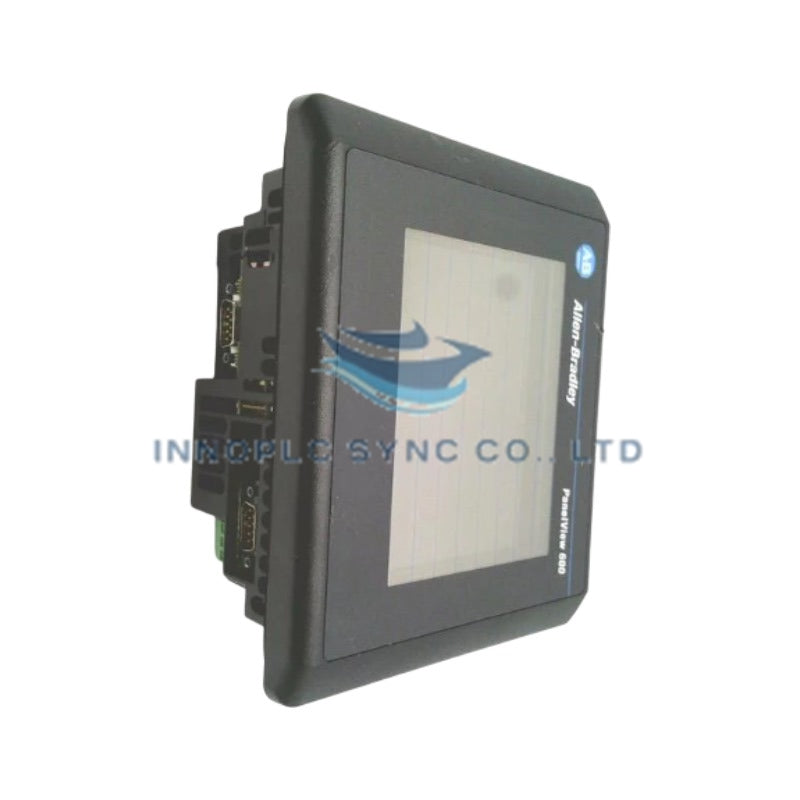

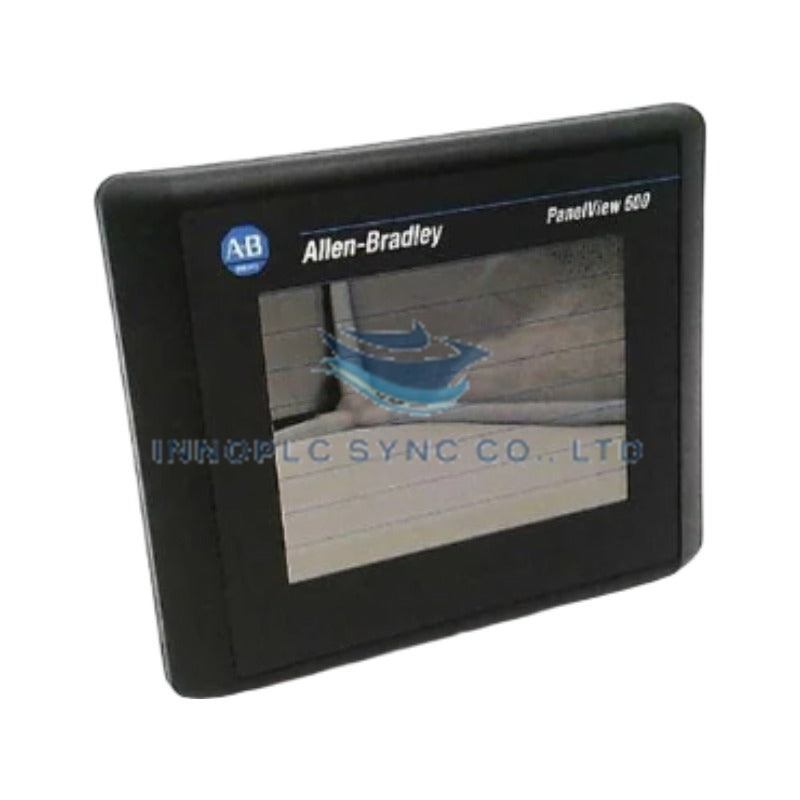

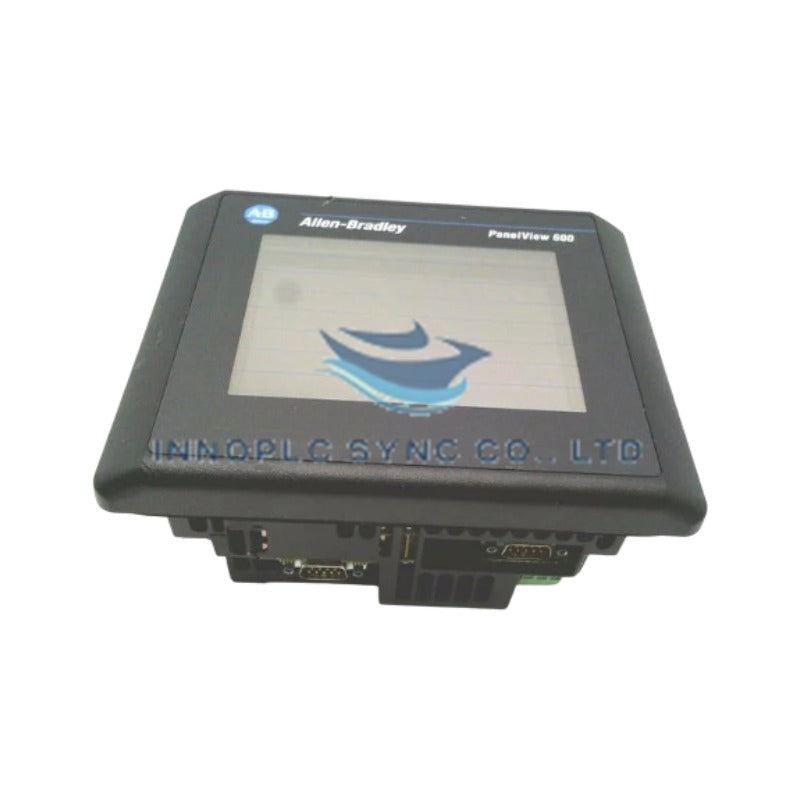

لوحة لمس Allen-Bradley 2711-T6C9L1 PanelView 600

SKU: 2711-T6C9L1

Manufacturer: Allen-Bradley
Product No.: 2711-T6C9L1
Condition：في الأوراق المالية
Product Type: واجهات المشغّل
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

تم تهيئته لتصوير العمليات في الوقت الفعلي والتحكم في الآلات ضمن شبكات الأتمتة Allen-Bradley، ويوفر Allen-Bradley 2711-T6C9L1 (واجهة المشغل 2711-T6C9L1) تنفيذًا ماديًا/كهربائيًا مباشرًا لإدخال الأوامر باللمس ومراقبة معلمات النظام.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	2711-T6C9L1
العلامة التجارية	Allen-Bradley
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.91 kg (2.01 lbs)
الأبعاد	تنسيق لوحة الفتحة القياسي PanelView 600
درجة حرارة التشغيل	من 0 إلى 55 deg C
استهلاك الطاقة	24 VDC اسميًا (نطاق 18-30 VDC)
نوع الشاشة	شاشة ملونة بمصفوفة نشطة مقاس 5.7 بوصة
الدقة	320 x 234 بكسل
إدخال المستخدم	شاشة لمس مقاومية تناظرية
الواجهة الأساسية	منفذ تسلسلي RS-232 يدعم بروتوكول DH-485
الواجهة الثانوية	منفذ طابعة تسلسلي RS-232

سرعة اتصال ناقل اللوحة الخلفية وتعيين EtherNet/IP

تنفذ الوحدة الطرفية Allen-Bradley 2711-T6C9L1 اتصالات من نقطة إلى نقطة واتصالات متعددة العقد باستخدام تأطير البروتوكول التسلسلي DH-485 عبر واجهة RS-232 الأساسية. ويضمن توافق ذاكرة فلاش البرنامج الثابت الداخلية معالجة حتمية لإطارات البيانات دون تأخير دورات المسح لوحدة تحكم PLC. ويعيّن محرك الرسومات المدمج مصفوفات إحداثيات شاشة اللمس مباشرةً إلى هياكل بيانات على مستوى البت ضمن كتل ذاكرة السجلات، مما يتيح تحديثات منخفضة زمن الاستجابة للحالات والاتجاهات في الوقت الفعلي وشرائط الإنذارات وأقفال النظام البيني.

الأسئلة الشائعة

س: ما حدود تحمل مصدر الطاقة المطبقة على دخل الطاقة 24 VDC في 2711-T6C9L1؟

ج: تعمل الوحدة الطرفية ضمن نطاق جهد دخل يتراوح بين 18 و30 VDC. يجب أن تشتمل دائرة مصدر الطاقة على مصدر معزول للسلامة من الفئة 2 لمنع تيارات أعطال التأريض من مقاطعة منطق الشاشة.

س: هل يمكن تهيئة منفذ RS-232 الثانوي لتبادل بيانات وحدة التحكم؟

ج: لا، تعمل واجهة RS-232 الثانوية حصريًا كمنفذ طابعة مخصص لنقل سجلات الإنذارات وقوائم انتظار الطباعة، بينما تستخدم الاتصالات الأساسية منفذ DH-485.

إرشادات التركيب الميداني

جهّز فتحة لوحة الحاوية وفق أبعاد التركيب المحددة، مع التحقق من أن أسطح التركيب ملساء وخالية من الزوائد.
ضع الوحدة الطرفية داخل الفتحة وثبّتها باستخدام مشابك التركيب المرفقة، مع إحكام البراغي بالتساوي لضمان ضغط حشية الإحكام وفق IP65/NEMA.
صِل أسلاك طاقة 24 VDC بكتلة التوصيل القابلة للإزالة، مع مراعاة قطبية الأسلاك الصحيحة وربط طرف تأريض هيكل الإطار بتأريض اللوحة.
مرّر كابلات إشارات RS-232 بعيدًا عن موصلات التيار المتردد عالية الجهد ومحركات المحركات لمنع الاقتران الكهربائي السعوي.
وفّر خلوصًا لا يقل عن 50 mm حول فتحات التهوية العلوية والسفلية لدعم تبديد الحرارة عبر الحمل الحراري الطبيعي.
