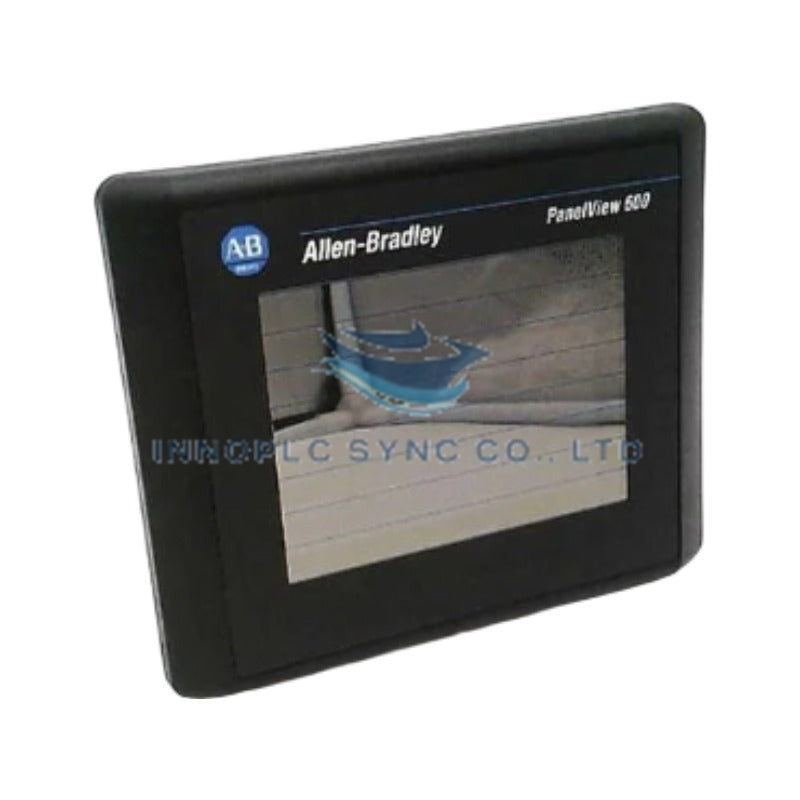

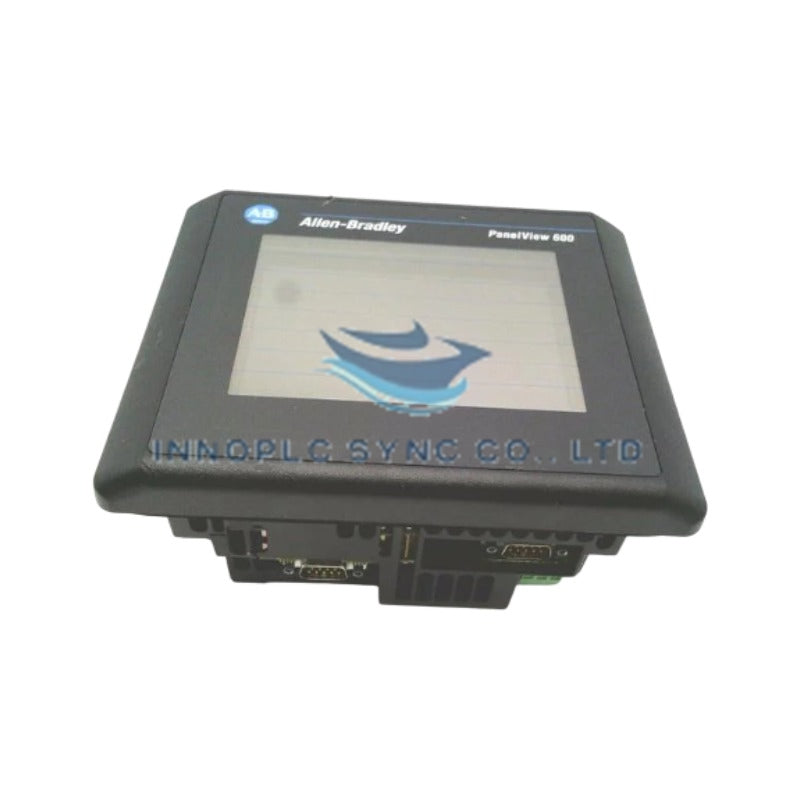

وحدات تشغيل قياسية Allen-Bradley PanelView 550، الطراز 2711-T5A16L1
تمت تهيئته لمهام مراقبة المشغّل والتحكم المحلية في شبكات التشغيل الآلي PanelView، ويوفّر Allen-Bradley 2711-T5A16L1 (2711-T5A16L1، وحدة طرفية لمشغّل اللمس) تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفصيل اللاحقة ومصفوفة الطراز
- 2711: سلسلة الوحدات الطرفية للمشغّل PanelView 500/550
- T: نوع إدخال بشاشة لمس
- 5: تنسيق شاشة أحادية اللون بحجم 5.5 بوصة
- A: واجهة اتصالات Allen-Bradley DF1
- 16: مصفوفة معرّف الاتصالات والأجهزة المحددة
- L1: معرّف تكوين السلسلة والبرنامج الثابت
مواصفات الأجهزة
| المعامل | المواصفة |
|---|---|
| الطراز | 2711-T5A16L1 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة / منشآت التصنيع المعتمدة |
| الوزن | 2.19 رطل (0.99 كجم) |
| الأبعاد | منطقة العرض: 120 × 60 مم (4.75 × 2.38 بوصة) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية (من 32 درجة فهرنهايت إلى 131 درجة فهرنهايت) |
| استهلاك الطاقة | 20 W (تبديد حراري بحد أقصى 69 BTU/HR) |
| حجم الشاشة ونوعها | شاشة LCD أحادية اللون بمقاس 5.5 بوصة، بنمط أزرق وإضاءة خلفية LED |
| دقة الشاشة | 256 × 128 بكسل (128 خلية لمس، 16 عمودًا × 8 صفوف) |
| ذاكرة التطبيق | 170 كيلوبايت لوقت تشغيل التطبيق؛ و240 كيلوبايت من ذاكرة RAM غير المتطايرة |
| نطاق طاقة الإدخال | من 18 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسميًا) |
| تصنيف الغلاف | NEMA النوع 12/13، و4X (للاستخدام الداخلي)، وIP54، وIP65 |
| منافذ الاتصالات | RS-232 (DF1) ومنفذ RS-232 للطابعة/التنزيل |
البنية التقنية للتحكم الصناعي والمحركات
صُممت هذه الوحدة للبيئات الصناعية الحتمية، وهي تدمج تراخيص سرعة اتصالات ناقل اللوحة الخلفية وتدعم الشبكات الحتمية Profinet / EtherNet/IP عبر خيارات التوسعة الطرفية. ويسمح تحجيم كثافة الإدخال/الإخراج والتوافق مع وميض البرنامج الثابت بدمج سلس في بنيات Allen-Bradley PLC القديمة. تنفّذ الوحدة الطرفية أوامر المشغّل وتنقل بيانات وقت التشغيل عبر شبكات التحكم عالية السرعة بأقل زمن تأخير للاتصالات.
الأسئلة الشائعة (FAQ)
س: هل يمكن تبديل الوحدة الطرفية 2711-T5A16L1 أثناء تشغيل نظام التحكم؟
ج: لا. يجب عزل الطاقة وفصلها بالكامل قبل استبدال الوحدة الطرفية أو صيانتها لمنع تلف ناقل اللوحة الخلفية والتلف الناتج عن الجهد العابر في مرسل/مستقبل الاتصالات.
س: ما الحد الأقصى لسحب التيار من اللوحة الخلفية وحد الحمل عند إدخال الطاقة بجهد 24 فولت تيار مستمر؟
ج: تعمل الوحدة الطرفية ضمن نطاق جهد إدخال من 18 إلى 30 فولت تيار مستمر، مع تبديد طاقة أقصى يبلغ 20 W (69 BTU/HR). ويجب تحديد مقاس مصادر الطاقة الخارجية بما يكفي لمراعاة تيار الاندفاع أثناء بدء التشغيل الأولي.
س: هل يمكن ترقية ذاكرة وقت تشغيل التطبيق بما يتجاوز السعة الأساسية للمصنع؟
ج: ذاكرة وقت تشغيل التطبيق الداخلية ثابتة عند 170 كيلوبايت، مع 240 كيلوبايت من ذاكرة RAM غير المتطايرة، لكن تكوينات التخزين تعتمد بشكل صارم على إصدار سلسلة الأجهزة.
إرشادات التركيب الميداني
- تأكد من أن فتحات اللوحة تطابق التفاوتات البُعدية الدقيقة المطلوبة لهيكل PanelView 550 للحفاظ على موانع التسرب البيئية NEMA النوع 12/13، و4X، وIP54، وIP65.
- وفّر خلوصًا كافيًا حول الهيكل الخلفي وشبكات التهوية لمنع تراكم الحرارة، مع الحفاظ على درجات حرارة التشغيل المحيطة بدقة بين 0 درجة مئوية و55 درجة مئوية.
- وصّل مصدر الطاقة بجهد 24 فولت تيار مستمر بكتلة أطراف التوصيل المخصصة، مع ضمان القطبية الصحيحة والتحقق من أن جهد الإدخال لا يتجاوز حد 18 إلى 30 فولت تيار مستمر.
- وصّل درع كابل الاتصالات بعروة التأريض المخصصة لكبت التداخل الكهرومغناطيسي (EMI) وضمان استقرار انتشار إشارة الشبكة.
وحدات تشغيل قياسية Allen-Bradley PanelView 550، الطراز 2711-T5A16L1
وحدات تشغيل قياسية Allen-Bradley PanelView 550، الطراز 2711-T5A16L1
تمت تهيئته لمهام مراقبة المشغّل والتحكم المحلية في شبكات التشغيل الآلي PanelView، ويوفّر Allen-Bradley 2711-T5A16L1 (2711-T5A16L1، وحدة طرفية لمشغّل اللمس) تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفصيل اللاحقة ومصفوفة الطراز
- 2711: سلسلة الوحدات الطرفية للمشغّل PanelView 500/550
- T: نوع إدخال بشاشة لمس
- 5: تنسيق شاشة أحادية اللون بحجم 5.5 بوصة
- A: واجهة اتصالات Allen-Bradley DF1
- 16: مصفوفة معرّف الاتصالات والأجهزة المحددة
- L1: معرّف تكوين السلسلة والبرنامج الثابت
مواصفات الأجهزة
| المعامل | المواصفة |
|---|---|
| الطراز | 2711-T5A16L1 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة / منشآت التصنيع المعتمدة |
| الوزن | 2.19 رطل (0.99 كجم) |
| الأبعاد | منطقة العرض: 120 × 60 مم (4.75 × 2.38 بوصة) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية (من 32 درجة فهرنهايت إلى 131 درجة فهرنهايت) |
| استهلاك الطاقة | 20 W (تبديد حراري بحد أقصى 69 BTU/HR) |
| حجم الشاشة ونوعها | شاشة LCD أحادية اللون بمقاس 5.5 بوصة، بنمط أزرق وإضاءة خلفية LED |
| دقة الشاشة | 256 × 128 بكسل (128 خلية لمس، 16 عمودًا × 8 صفوف) |
| ذاكرة التطبيق | 170 كيلوبايت لوقت تشغيل التطبيق؛ و240 كيلوبايت من ذاكرة RAM غير المتطايرة |
| نطاق طاقة الإدخال | من 18 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسميًا) |
| تصنيف الغلاف | NEMA النوع 12/13، و4X (للاستخدام الداخلي)، وIP54، وIP65 |
| منافذ الاتصالات | RS-232 (DF1) ومنفذ RS-232 للطابعة/التنزيل |
البنية التقنية للتحكم الصناعي والمحركات
صُممت هذه الوحدة للبيئات الصناعية الحتمية، وهي تدمج تراخيص سرعة اتصالات ناقل اللوحة الخلفية وتدعم الشبكات الحتمية Profinet / EtherNet/IP عبر خيارات التوسعة الطرفية. ويسمح تحجيم كثافة الإدخال/الإخراج والتوافق مع وميض البرنامج الثابت بدمج سلس في بنيات Allen-Bradley PLC القديمة. تنفّذ الوحدة الطرفية أوامر المشغّل وتنقل بيانات وقت التشغيل عبر شبكات التحكم عالية السرعة بأقل زمن تأخير للاتصالات.
الأسئلة الشائعة (FAQ)
س: هل يمكن تبديل الوحدة الطرفية 2711-T5A16L1 أثناء تشغيل نظام التحكم؟
ج: لا. يجب عزل الطاقة وفصلها بالكامل قبل استبدال الوحدة الطرفية أو صيانتها لمنع تلف ناقل اللوحة الخلفية والتلف الناتج عن الجهد العابر في مرسل/مستقبل الاتصالات.
س: ما الحد الأقصى لسحب التيار من اللوحة الخلفية وحد الحمل عند إدخال الطاقة بجهد 24 فولت تيار مستمر؟
ج: تعمل الوحدة الطرفية ضمن نطاق جهد إدخال من 18 إلى 30 فولت تيار مستمر، مع تبديد طاقة أقصى يبلغ 20 W (69 BTU/HR). ويجب تحديد مقاس مصادر الطاقة الخارجية بما يكفي لمراعاة تيار الاندفاع أثناء بدء التشغيل الأولي.
س: هل يمكن ترقية ذاكرة وقت تشغيل التطبيق بما يتجاوز السعة الأساسية للمصنع؟
ج: ذاكرة وقت تشغيل التطبيق الداخلية ثابتة عند 170 كيلوبايت، مع 240 كيلوبايت من ذاكرة RAM غير المتطايرة، لكن تكوينات التخزين تعتمد بشكل صارم على إصدار سلسلة الأجهزة.
إرشادات التركيب الميداني
- تأكد من أن فتحات اللوحة تطابق التفاوتات البُعدية الدقيقة المطلوبة لهيكل PanelView 550 للحفاظ على موانع التسرب البيئية NEMA النوع 12/13، و4X، وIP54، وIP65.
- وفّر خلوصًا كافيًا حول الهيكل الخلفي وشبكات التهوية لمنع تراكم الحرارة، مع الحفاظ على درجات حرارة التشغيل المحيطة بدقة بين 0 درجة مئوية و55 درجة مئوية.
- وصّل مصدر الطاقة بجهد 24 فولت تيار مستمر بكتلة أطراف التوصيل المخصصة، مع ضمان القطبية الصحيحة والتحقق من أن جهد الإدخال لا يتجاوز حد 18 إلى 30 فولت تيار مستمر.
- وصّل درع كابل الاتصالات بعروة التأريض المخصصة لكبت التداخل الكهرومغناطيسي (EMI) وضمان استقرار انتشار إشارة الشبكة.
