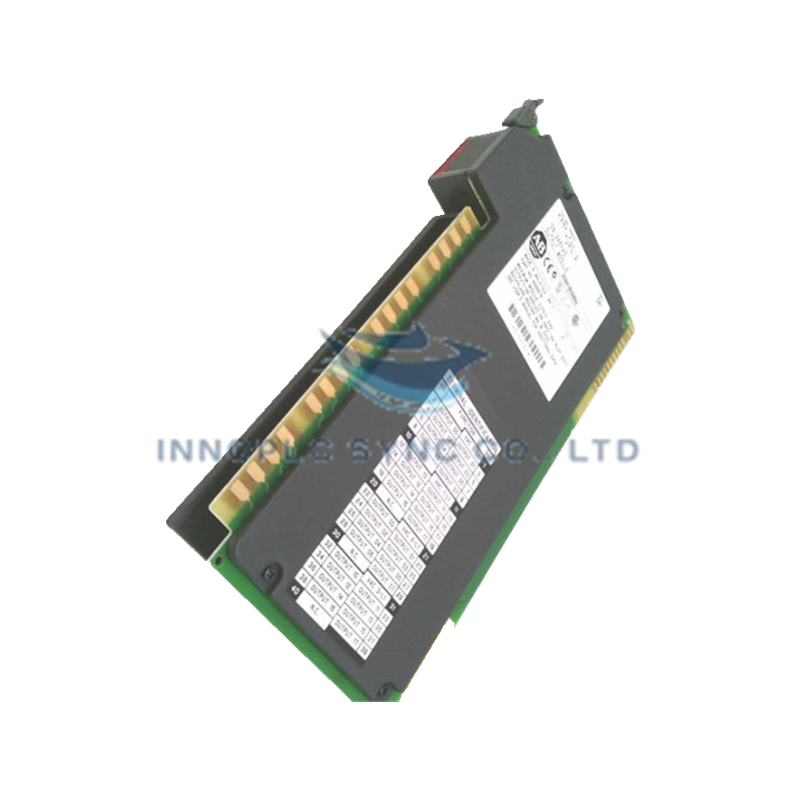

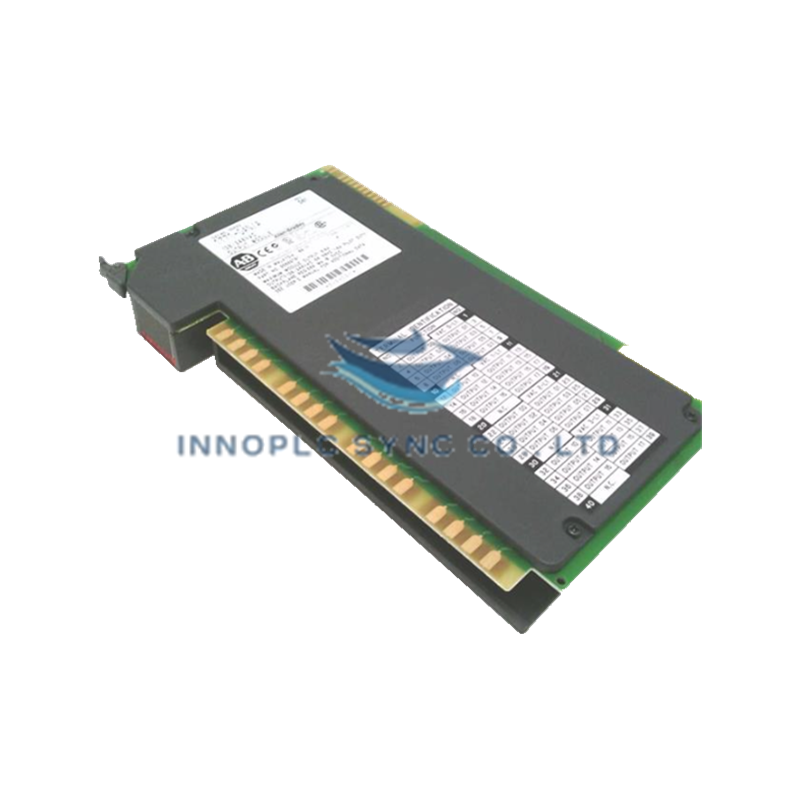

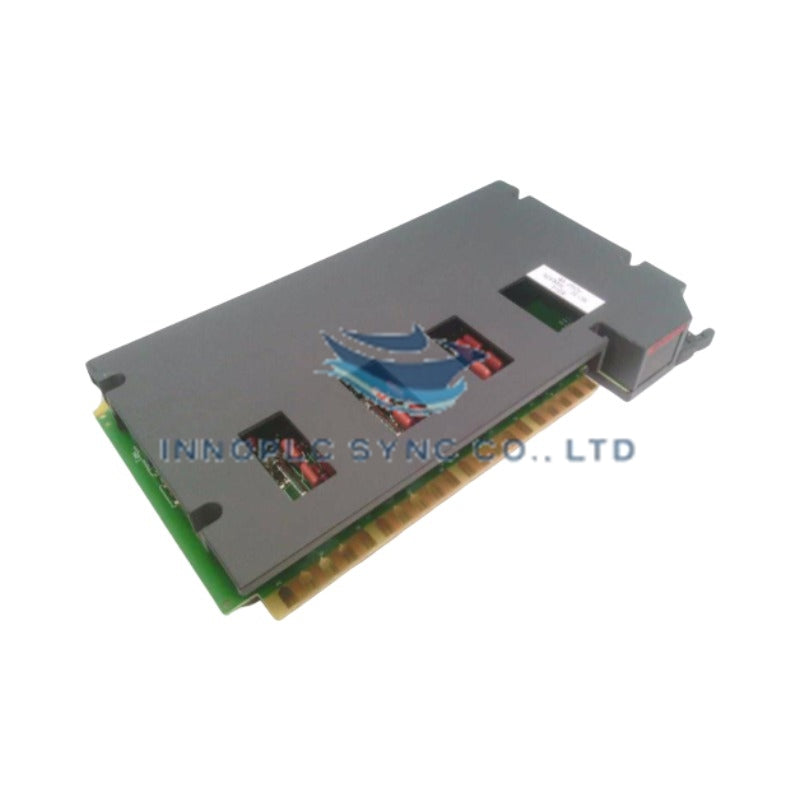

وحدة خرج تيار متردد رقمية Allen-Bradley 1771-OAN
تم تكوين Allen-Bradley 1771-OAN، المعروف أيضًا باسم وحدة الخرج الرقمية 1771-OAN، لتبديل أحمال التيار المتردد عالية الكثافة في هياكل الإدخال/الإخراج Allen-Bradley 1771، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ويتولى توجيه إشارات التحكم المنفصلة عبر 32 نقطة خرج معزولة تعمل بالحالة الصلبة للتيار المتردد. وتتصل الوحدة مباشرة بالمشغلات القياسية للتيار المتردد في جانب الحقل، وبمشغلات المحركات وملفات اللولب والمؤشرات، عبر اللوحة الخلفية للنظام، من دون الحاجة إلى مرحلات وسيطة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 1771-OAN |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.95 رطل (1.34 كجم) |
| الأبعاد | وحدة إدخال/إخراج قياسية 1771 ذات فتحة واحدة |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | تيار اللوحة الخلفية: 300 مللي أمبير عند 5 فولت تيار مستمر |
| نقاط الخرج | 32 نقطة (4 مجموعات معزولة، تضم كل منها 8 نقاط) |
| نطاق الجهد | من 80 إلى 265 فولت تيار متردد |
| الجهد الاسمي | من 120 إلى 240 فولت تيار متردد |
| تيار الخرج لكل نقطة | 1.0 أمبير عند 30 درجة مئوية / 0.3 أمبير عند 60 درجة مئوية |
| تيار الخرج لكل مجموعة | 2.0 أمبير عند 30 درجة مئوية / 0.6 أمبير عند 60 درجة مئوية |
| تيار الخرج لكل وحدة | 8.0 أمبير عند 30 درجة مئوية / 2.4 أمبير عند 60 درجة مئوية |
ناقل اللوحة الخلفية وتنفيذ الإدخال/الإخراج الحتمي
تتصل الوحدة بنظام Allen-Bradley PLC-5 عبر بنية ناقل اللوحة الخلفية المتوازي 1771. وتُحافَظ على المعالجة الحتمية لبيانات الإدخال/الإخراج من خلال دورات مسح متزامنة للوحة الخلفية، تنقل كلمات حالة الخرج ذات 32 بت مباشرة من جدول صورة المعالج. وتحمي العزلة الضوئية المتقدمة مكونات المنطق الداخلي للوحة الخلفية من عابرات الجهد في جانب الحقل التي تصل إلى 1500 فولت تيار متردد. وتُقسَّم مسارات الإشارة ومزالج حالة الخرج ودوائر تبديل الطاقة بين أربع مجموعات كهربائية مستقلة، مما يحد من فقدان الوحدة بالكامل في حال حدوث حمل حراري أو كهربائي زائد موضعي في دائرة الحقل.
الأسئلة الشائعة
س: ما حدود خفض القدرة الحرارية لإجمالي القدرة في 1771-OAN عند أقصى درجة حرارة محيطة؟
ج: عند 30 درجة مئوية، تدعم الوحدة 1.0 أمبير لكل نقطة، و2.0 أمبير لكل مجموعة، وحملًا إجماليًا للوحدة قدره 8.0 أمبير. وعندما تصل درجات حرارة الحقل المحيطة إلى 60 درجة مئوية، يؤدي الخفض الحراري الخطي إلى تقليل حدود التيار القصوى إلى 0.3 أمبير لكل نقطة، و0.6 أمبير لكل مجموعة، وتيار مستمر إجمالي للوحدة قدره 2.4 أمبير.
س: هل يمكن تزويد وحدة 1771-OAN بترميز ميكانيكي لمنع تركيبها بشكل غير صحيح في فتحة من فتحات هيكل 1771؟
ج: نعم، يجب تركيب أشرطة ترميز بلاستيكية على موصل اللوحة الخلفية 1771 بين الطرفين 10 و12، وبين الطرفين 24 و26. ويمنع هذا الترميز المادي إدخال وحدات تيار مستمر منخفض الجهد أو وحدات تماثلية متخصصة في الفتحات المهيأة لتوصيلات الحقل عالية الجهد للتيار المتردد.
إرشادات التركيب الميداني
- عزل الطاقة: تأكد من فصل الطاقة بالكامل عن اللوحة الخلفية الرئيسية ومصادر طاقة الحقل الخارجية بجهد 80-265 فولت تيار متردد قبل إدخال الوحدة في هيكل 1771 أو إخراجها منه.
- التحقق من أشرطة الترميز: تحقّق من تطابق مواضع ترميز فتحات اللوحة الخلفية للهيكل (الطرفان 10-12 و24-26) مع محاذاة موصل الحافة للبطاقة 1771-OAN قبل تطبيق ضغط التثبيت.
- التوصيلات وإنهاؤها: صِل أسلاك الحقل بذراع توصيل أسلاك الحقل المخصص 1771. وتأكد من توجيه مسارات العودة الصحيحة للتيار المتردد ذي الحالة الصلبة إلى نقاط المشترك الخاصة بالمجموعات المعنية (4 مجموعات، 8 نقاط لكل مجموعة).
- تحديد التيار: ركّب مصهرات خارجية سريعة الاستجابة، ذات تصنيف مناسب لحماية موصلات دوائر الفروع الفردية، استنادًا إلى ملفات تحميل درجة الحرارة المحيطة.
- التأريض والحجب: صِل موصلات تأريض السلامة للخط مباشرةً بناقل تأريض الهيكل باستخدام ممارسات التأريض الصناعية القياسية لمنع حلقات التأريض وحقن الضوضاء عالية التردد.
