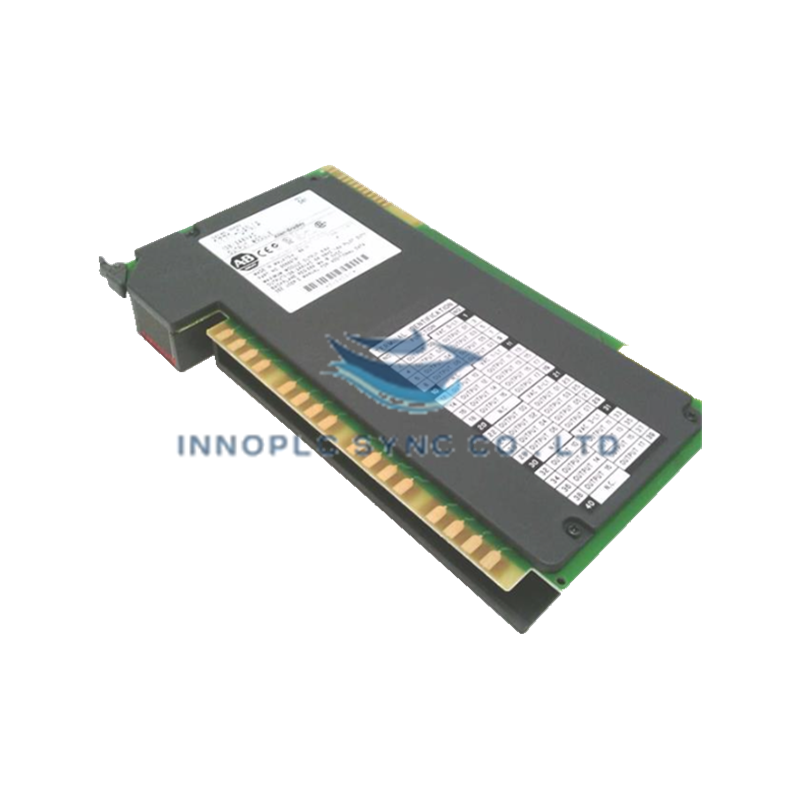

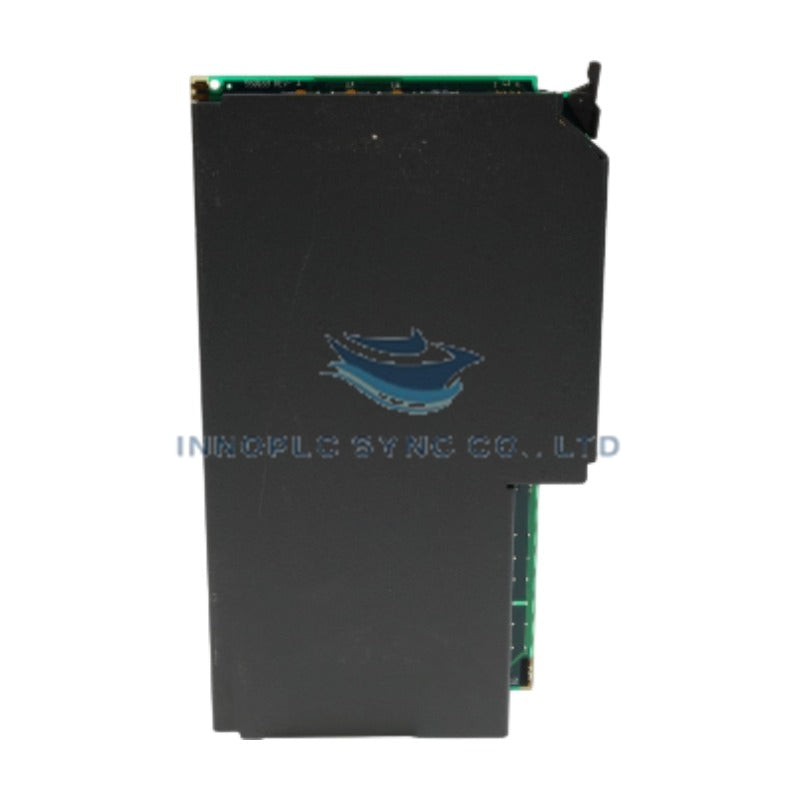

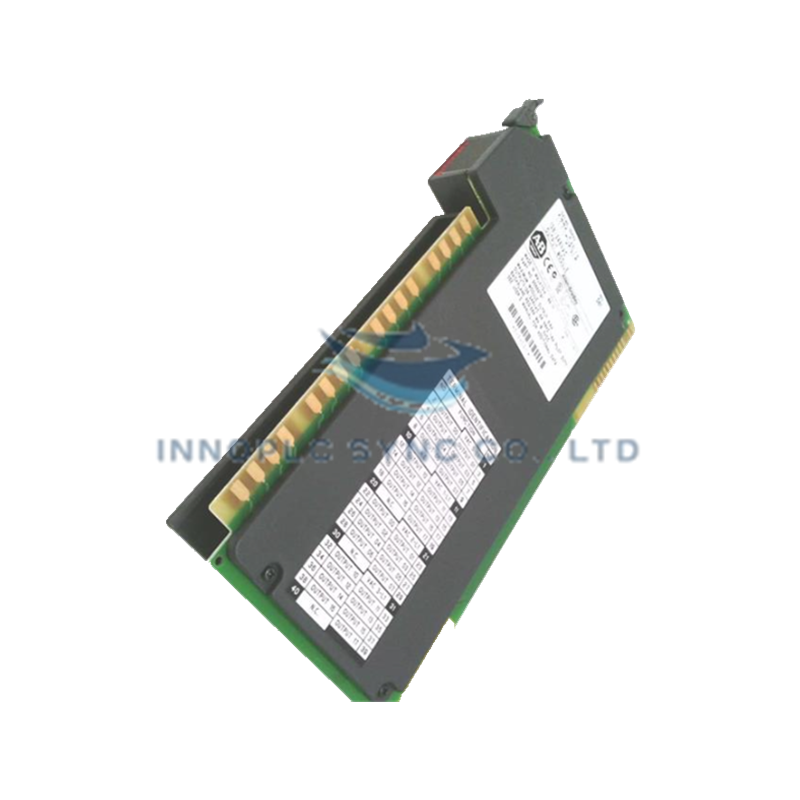

وحدة إدخال مزدوج حراري PLC-5 من Allen-Bradley، الطراز 1771-IXE
المهيّأ لمعالجة الإشارات الحرارية عالية الدقة وإشارات الميليفولت منخفضة المستوى في بنى Allen-Bradley PLC-5، يوفّر Allen-Bradley 1771-IXE (1771-IXE وحدة إدخال المزدوجة الحرارية/الميليفولت) تنفيذًا ماديًا/كهربائيًا مباشرًا. تقبل الوحدة ما يصل إلى 8 إشارات إدخال تفاضلية عائمة، وتعالج جهود القوة الدافعة الكهربائية للمزدوجات الحرارية وإشارات التيار المستمر +/-100 mV. وتحول دوائر المعالجة التناظرية إلى الرقمية الداخلية المدخلات على مستوى الميكروفولت إلى قيم ثنائية تُنقل عبر اللوحة الخلفية لـ PLC-5 باستخدام عمليات قراءة/كتابة النقل الكتلي. ويعمل عزل القنوات الفردية على كبح إزاحات الجهد ذي النمط المشترك ومنع تداخل ضوضاء حلقات التأريض عبر خطوط الإشارة النشطة.
مواصفات الأجهزة
| المعلَمة | المواصفة |
|---|---|
| الطراز | 1771-IXE |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.45 kg (0.99 lbs) |
| الأبعاد | بطاقة أحادية الفتحة قياسية لهيكل الإدخال/الإخراج 1771 |
| درجة حرارة التشغيل | 0 إلى 60 deg C |
| استهلاك الطاقة | 750 mA عند 5 VDC (تيار اللوحة الخلفية) |
| المدخلات | 8 مدخلات تفاضلية عائمة |
| نوع إشارة الإدخال | مزدوجة حرارية / ميليفولت (+/-100 mV) |
| تكامل النظام | منصة PLC-5 عبر اللوحة الخلفية لهيكل الإدخال/الإخراج 1771 |
| واجهة البيانات | واجهة النقل الكتلي |
| عزل القنوات | مدخلات معزولة جلفانيًا |
اتصالات ناقل اللوحة الخلفية والشبكات الحتمية
تتصل وحدة 1771-IXE عبر ناقل اللوحة الخلفية 1771 باستخدام تسلسلات تعليمات قراءة النقل الكتلي (BTR) وكتابة النقل الكتلي (BTW) الحتمية. وتخزّن منطقية المعالج الدقيق المدمجة قياسات المزدوجة الحرارية التفاضلية العائمة الواردة مؤقتًا، وتُجمّع إطارات درجات الحرارة الرقمية في هياكل بيانات متعددة الكلمات لنقلها بسرعة عبر اللوحة الخلفية. ويضمن منطق توقيت ناقل اللوحة الخلفية تنفيذًا منخفض الكمون أثناء عمليات النقل الكتلي، مما يمنع توقف زمن فحص وحدة المعالجة المركزية مع الحفاظ على توافق ذاكرة الفلاش الثابتة عبر رفوف معالجات PLC-5 القديمة.
الأسئلة الشائعة
س: كيف تنقل وحدة 1771-IXE قراءات المزدوجات الحرارية متعددة القنوات إلى معالج PLC-5؟
ج: تُدار عملية نقل البيانات عبر تعليمات منطق السلم لقراءة النقل الكتلي (BTR) وكتابة النقل الكتلي (BTW)، حيث تُنقل مخازن القياس متعددة الكلمات بالكامل عبر اللوحة الخلفية خلال دورة فحص واحدة لوحدة المعالجة المركزية.
س: ما مقدار تيار اللوحة الخلفية الذي تسحبه وحدة 1771-IXE من مصدر الطاقة 5 VDC؟
ج: تسحب الوحدة حدًا أقصى قدره 750 mA من تيار اللوحة الخلفية من خط طاقة 5 VDC الخاص بهيكل الإدخال/الإخراج 1771.
س: ما الاحتياطات التي ينبغي اتخاذها بشأن تدريع كابلات المزدوجة الحرارية وتأريضها؟
ج: يجب أن تستخدم وصلات تمديد المزدوجة الحرارية أو موصلات إشارات الميليفولت أزواجًا ملتفة ومُدَرَّعة بشكل فردي. ويجب تأريض سلك تصريف التدريع عند قضيب تأريض تقني واحد داخل الخزانة لمنع اقتران الضوضاء السعوية.
إرشادات التركيب الميداني
- افصل الطاقة عن هيكل الإدخال/الإخراج 1771 قبل إدخال بطاقة 1771-IXE في فتحة اللوحة الخلفية المخصصة.
- حاذِ لوحة الدائرة المطبوعة للوحدة مع موجهات البطاقة في الهيكل وادفعها بإحكام حتى يستقر موصل الحافة الخاص باللوحة الخلفية بالكامل.
- ثبّت ذراعي تثبيت الهيكل العلوي والسفلي لضمان الاحتفاظ الميكانيكي الصلب واستمرارية تأريض الإطار.
- صِل أسلاك المزدوجة الحرارية أو موصلات إشارة الميليفولت +/-100 mV بالأطراف المقابلة على ذراع التوصيلات الميدانية 1771.
- أنه توصيل جميع أسلاك تصريف تدريع الكابلات عند قضيب ناقل تأريض تقني واحد داخل الحاوية للقضاء على تيارات حلقات التأريض عبر القنوات التفاضلية المعزولة.
