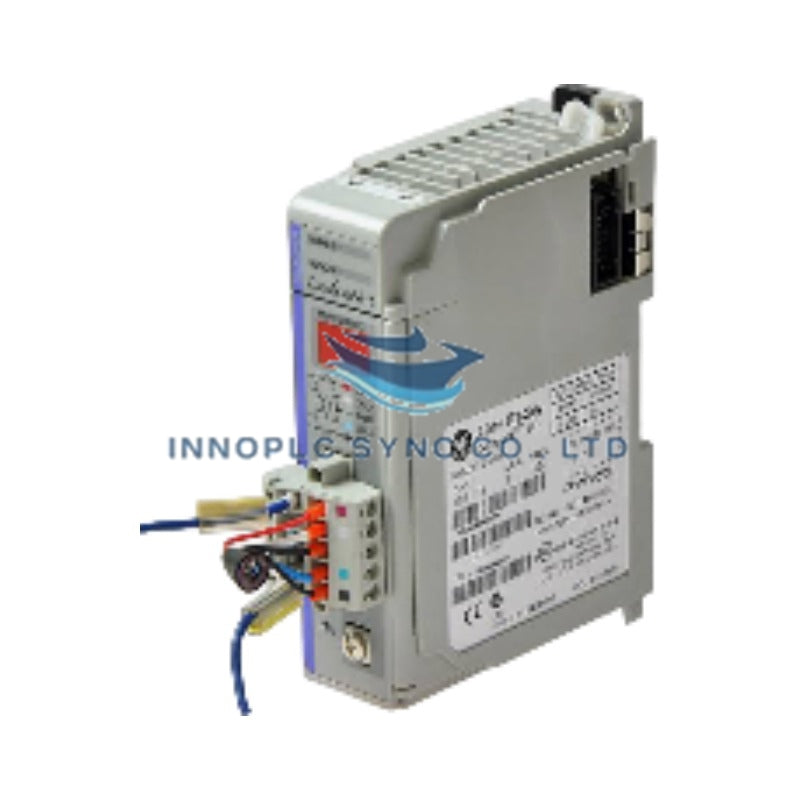

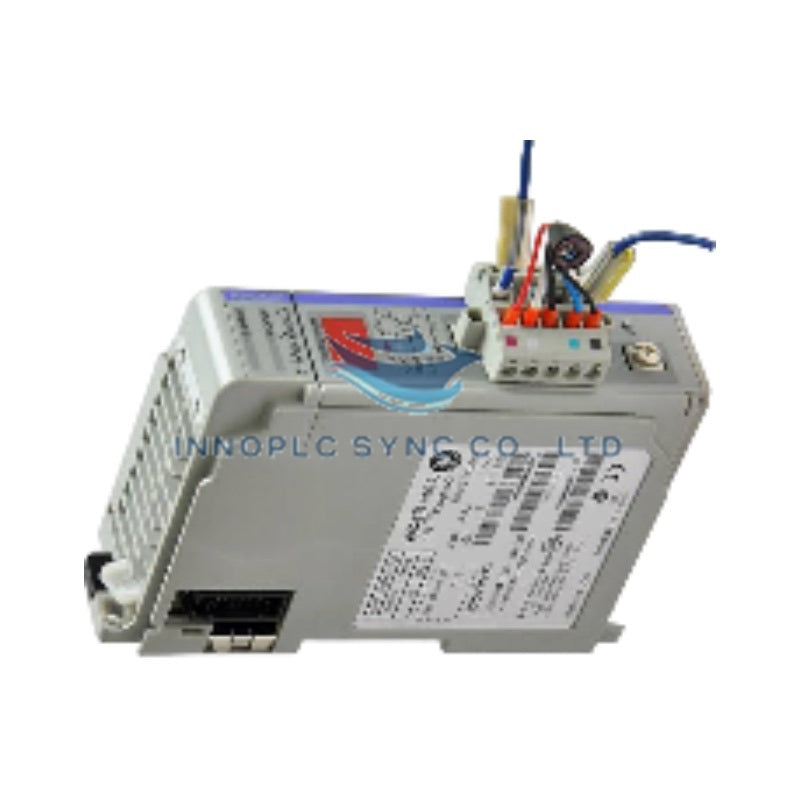

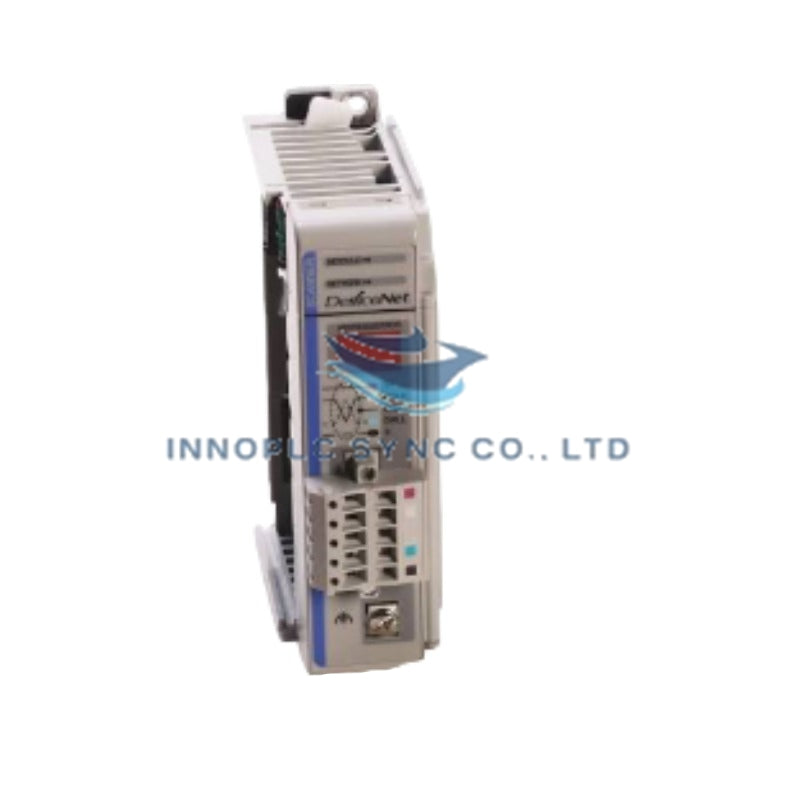

وحدة ماسح DeviceNet CompactLogix 1769-SDN من Allen-Bradley
يعمل Allen-Bradley 1769-SDN، المدرج أيضًا باسم وحدة الاتصالات 1769-SDN، كمكوّن أجهزة مخصص لإدارة حركة البيانات الرئيسية/التابعة لشبكة DeviceNet ضمن منصات CompactLogix. وقد جرى تكوينه للتعامل مع ما يصل إلى 64 عقدة عبر خط رئيسي بسرعة 500 Kbps، إذ يدير تبادلات بيانات الإدخال/الإخراج الحتمية ومهام المراسلة الصريحة. وتربط الوحدة مستشعرات المستوى الحقلي والمشغلات وبادئات تشغيل المحركات مباشرة بجدول صورة المتحكم عبر ناقل اللوحة الخلفية 1769.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 1769-SDN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.56 رطل (0.26 كجم) |
| الأبعاد | عرض فتحة واحدة (عامل شكل Compact I/O) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | تبديد الطاقة: 4.7 W |
| بروتوكول الشبكة | DeviceNet |
| الحد الأقصى لمعدل الاتصال | 500 Kbps |
| الحد الأقصى لعدد العقد | 64 عقدة |
| أنواع المراسلة | المراسلة الصريحة، وعمليات الوحدة الرئيسية والتابعة |
| تصنيف بُعد مصدر الطاقة | 4 وحدات |
| نوع الغلاف | نمط مفتوح |
| خيارات التركيب | قضيب DIN أو تركيب على لوحة |
تكامل الشبكة الحتمية لـ EtherNet/IP وDeviceNet
تنفذ وحدة 1769-SDN دورات مسح عالية السرعة لترجمة إطارات DeviceNet الفعلية القائمة على CAN إلى مصفوفات ذاكرة اللوحة الخلفية الخاصة بـ CompactLogix. وتعمل الوحدة ضمن طوبولوجيات شبكات Ethernet/IP وCIP الحتمية، إذ تزامن كتل بيانات الإدخال/الإخراج المجدولة الخاصة بالأجهزة التابعة، مع حجز النطاق الترددي للمراسلة الصريحة غير المتزامنة. ويضمن توافق ذاكرة البرنامج الثابت فلاش تحقيق سرعة اتصال سلسة عبر اللوحة الخلفية بين معالجات CompactLogix القديمة وأنظمة MicroLogix 1500 دون تصادم الحزم.
الأسئلة الشائعة
س: ما الحد الأقصى لتصنيف بُعد مصدر الطاقة لوحدة 1769-SDN على لوحة خلفية 1769؟
ج: يبلغ تصنيف بُعد مصدر الطاقة لوحدة 1769-SDN القيمة 4. ويجب تركيبها ضمن 4 فتحات وحدات من مصدر طاقة 1769 للحفاظ على تنظيم جهد اللوحة الخلفية بصورة كافية.
س: هل تتطلب وحدة 1769-SDN طاقة خارجية من الخط الرئيسي لشبكة DeviceNet؟
ج: نعم، فعلى الرغم من سحب طاقة المنطق من اللوحة الخلفية 1769، تتطلب دوائر مرسل/مستقبل DeviceNet طاقة خارجية بجهد 24 VDC مباشرة من كابل الخط الرئيسي السميك/الرفيع لشبكة DeviceNet.
س: كم عدد عناوين العقد التي يمكن تكوينها على ماسح 1769-SDN واحد؟
ج: تدعم الوحدة ما يصل إلى 64 عنوانًا لعقد DeviceNet (من 0 إلى 63)، وتعمل في الوقت نفسه في أوضاع الوحدة الرئيسية أو التابعة لمسح الأجهزة الحقلية المتصلة.
إرشادات التركيب الحقلي
- عزل الطاقة: اعزل بالكامل طاقة اللوحة الخلفية لنظام 1769 وطاقة ناقل DeviceNet الخارجية بجهد 24 VDC قبل تركيب الوحدة أو إزالتها.
- موضع الفتحة والمسافة: تحقق من تركيب الوحدة ضمن 4 فتحات من مصدر طاقة النظام للامتثال لمواصفات هبوط الجهد في اللوحة الخلفية.
- التركيب على قضيب DIN / اللوحة: ثبّت الوحدة على قضيب DIN مقاس 35 مم أو على لوحة باستخدام براغي M4/M5، مع التأكد من تأريض لوحة التركيب بصورة صحيحة.
- توصيلات تفرع DeviceNet: صِل الموصل الخطي القابل للفصل ذي 5 أطراف بخط التفرع لشبكة DeviceNet. تأكد من توصيل موصلات الإشارة (CAN_H وCAN_L) وأسلاك الطاقة (V+ وV-) بصورة صحيحة.
- إنهاء الخط الرئيسي: تحقق من تركيب مقاومات إنهاء من نوع الفيلم المعدني بقيمة 121 أوم وقدرة 1/4 واط بين CAN_H وCAN_L عند كلا الطرفين الفعليين لكابل الخط الرئيسي لشبكة DeviceNet.
