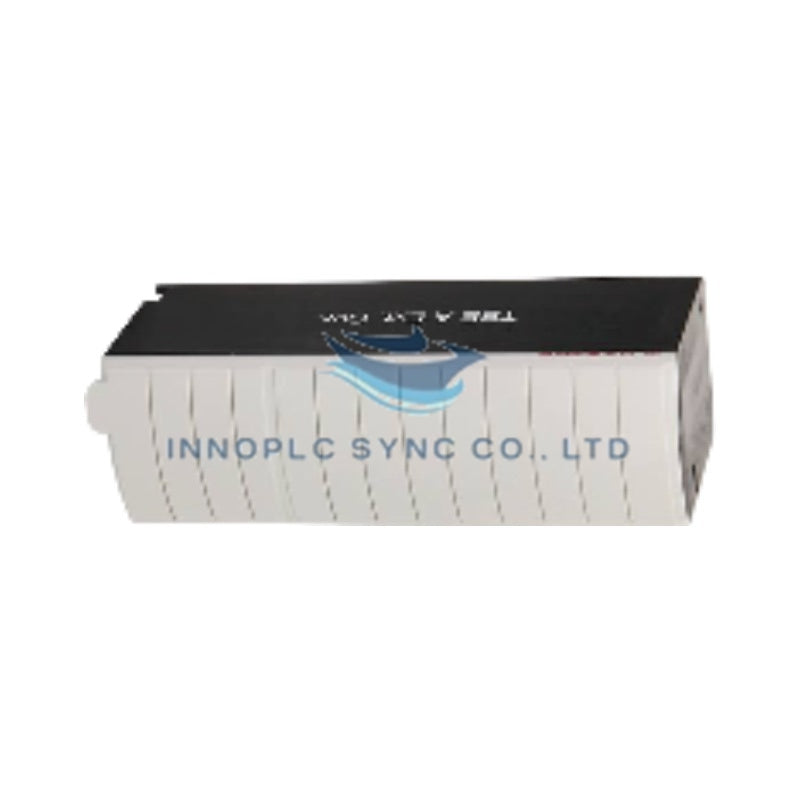

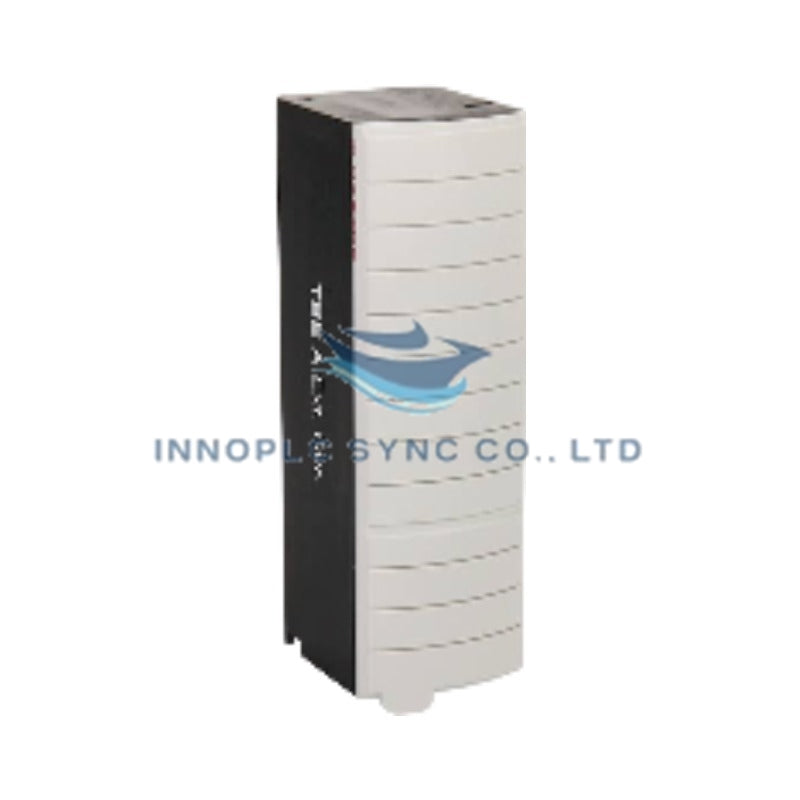

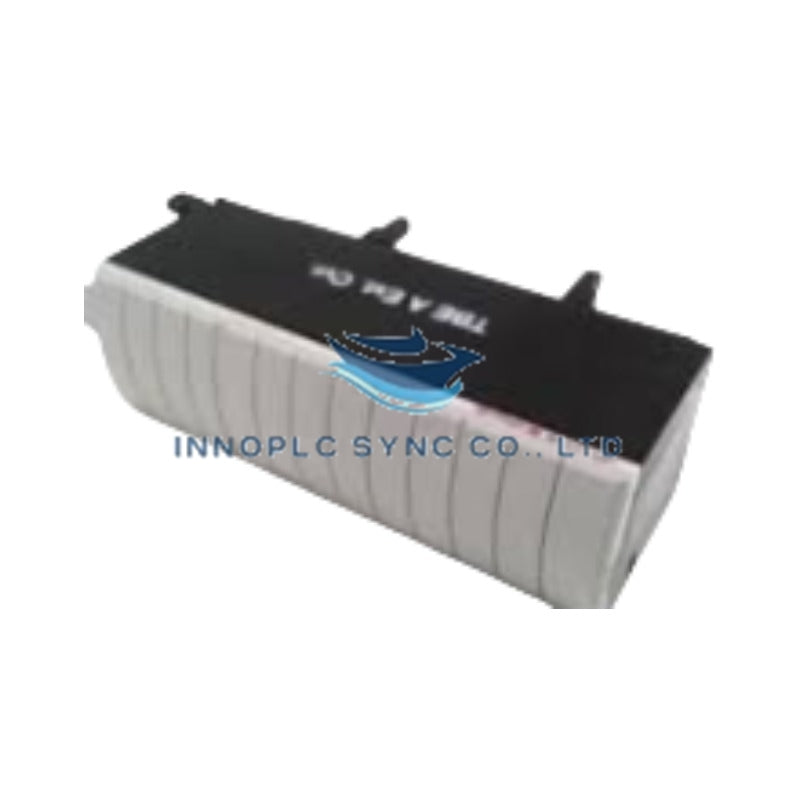

بيت طرفي بعمق ممتد ControlLogix 1756-TBE من Allen-Bradley
مصمم لتوجيه الموصلات عالية الكثافة في أنظمة وحدات الإدخال/الإخراج بهيكل ControlLogix، يوفر Allen-Bradley 1756-TBE (1756-TBE مبيت كتلة التوصيل الطرفية) تنفيذًا ماديًا/كهربائيًا مباشرًا. ويستبدل أغطية كتلة التوصيل الطرفية القابلة للإزالة (RTB) القياسية لزيادة عمق المبيت الفعلي إلى 157.43 مم، مع تأمين توصيلات الأسلاك الميدانية ذات 36 سنًا. ويستوعب المكوّن أسلاكًا سميكة حتى 14 AWG (2.5 مم2)، مع الحفاظ على العزل الميكانيكي أمام مجموعة وحدات الإدخال/الإخراج 1756.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1756-TBE |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.19 رطل (0.09 كجم) |
| الأبعاد | العمق الممتد: 157.43 مم (6.198 بوصة) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | تبديد الطاقة: 6.19 واط كحد أقصى |
| تيار اللوحة الخلفية | 1200 مللي أمبير عند 5 فولت تيار مستمر / 2.5 مللي أمبير عند 24 فولت تيار مستمر |
| نوع الوحدة | غطاء ممتد لكتلة التوصيل الطرفية القابلة للإزالة |
| تهيئة السنون | توصيل طرفي ذو 36 سنًا |
| سعة الأسلاك | سعة إجمالية تصل إلى 628 مم2 (من 20 إلى 14 AWG) |
| تصنيف نوع الغلاف | لا يوجد (نمط مفتوح) |
الإدخال/الإخراج الحتمي وسلامة اللوحة الخلفية
يحافظ مبيت 1756-TBE على سلامة الإشارة عبر هياكل ناقل اللوحة الخلفية ControlLogix، من خلال حماية نقاط الإنهاء الموجودة على جانب المجال من الإجهاد الميكانيكي الخارجي. ويؤدي الحفاظ على فصل مادي واضح بين مسارات الأسلاك الميدانية السميكة إلى إزالة الضغط عن أطراف وحدات الإدخال/الإخراج الداخلية. ويدعم هذا الحماية تنفيذ المسح الحتمي للإدخال/الإخراج عبر EtherNet/IP، ويحافظ على سرعة اتصالات اللوحة الخلفية دون مخاطر اقتران الضوضاء الميدانية أو انفصال الموصلات.
الأسئلة الشائعة
س: متى يلزم تحديد المبيت ذي العمق الممتد 1756-TBE بدلًا من غطاء RTB القياسي 1756؟
ج: يلزم استخدام 1756-TBE عندما يتجاوز مقاس موصلات الأسلاك الميدانية المقاسات القياسية 18 AWG (حتى 14 AWG أو 2.5 مم2)، أو عندما تتطلب حزم الأسلاك عالية الكثافة حجم توجيه إجماليًا يصل إلى 628 مم2 داخل هيكل المبيت.
س: هل يمكن تركيب مبيت 1756-TBE أو إزالته أثناء تطبيق طاقة المجال على RTB؟
ج: يجب فصل طاقة المجال بالكامل قبل تركيب مبيت التوصيل الطرفي أو إزالته، للتخلص من مخاطر حدوث دوائر قصر عرضية أو صدمة كهربائية أو تعطيل غير مقصود للتحكم في العملية.
إرشادات التركيب الميداني
- عزل الطاقة: أوقف جميع مصادر الطاقة الموجودة على جانب المجال وطاقة هيكل النظام قبل تركيب مجموعة مبيت التوصيل الطرفي أو إزالتها.
- المحاذاة: حاذِ أخاديد التوجيه السفلية في 1756-TBE جنبًا إلى جنب مع الحواف الجانبية لكتلة التوصيل الطرفية القابلة للإزالة (RTB) الموصّلة بالأسلاك.
- التثبيت الميكانيكي: مرّر غطاء المبيت الممتد بمحاذاة مجموعة RTB حتى تثبت ألسنة التثبيت بإحكام في مكانها.
- تخفيف إجهاد الأسلاك: وجّه حزم الأسلاك من 20 AWG إلى 14 AWG بشكل منظم عبر فتحة خروج الكابل السفلية، باستخدام أربطة الكابل لمنع الشد على براغي الأطراف الفردية ذات 36 سنًا.
- تثبيت الهيكل: تحقّق من أن RTB المزود بمبيت 1756-TBE المثبت يثبت بالكامل على دليل البطاقة الأمامي لوحدة الإدخال/الإخراج 1756، لضمان التعشيق الصحيح لسنون اللوحة الخلفية.
