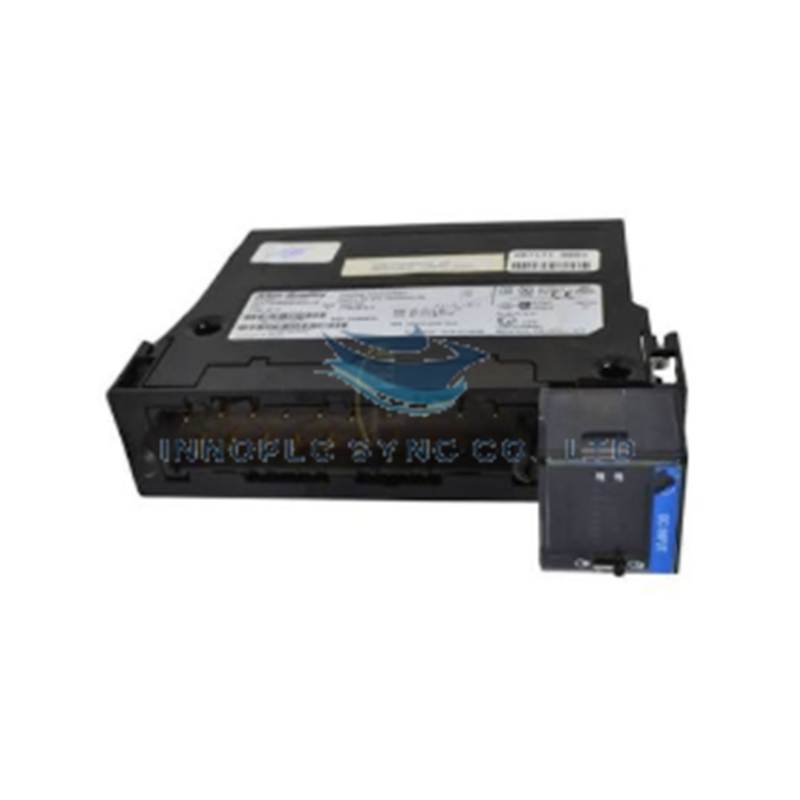

وحدة إدخال رقمية ControlLogix من Allen-Bradley 1756-IB16
يعمل Allen-Bradley 1756-IB16، المدرج أيضًا باسم 1756-IB16 كوحدة إدخال رقمية، كمكوّن عتادي مخصص لاكتساب الإشارات المستمرة بالتيار المستمر ضمن منصات هياكل ControlLogix 1756. ويهيّئ إشارات الحالة الثنائية من الأجهزة الميدانية ويعزلها بصريًا، محولًا مداخل الغرق بجهد 12/24 VDC إلى حزم بيانات حتمية تُنقل عبر ناقل اللوحة الخلفية.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 1756-IB16 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.00 رطل (0.45 كجم) |
| الأبعاد | عامل شكل قياسي بفتحة واحدة لـ ControlLogix |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | إجمالي قدرة اللوحة الخلفية 0.56 W |
| سحب تيار اللوحة الخلفية | 100 mA عند 5.1 VDC، و2 mA عند 24 VDC |
| عدد المداخل | 16 مدخلًا مستمرًا من نوع الغرق (مجموعتان من 8) |
| فئة الجهد | غرق 12/24 VDC |
| نطاق جهد التشغيل | من 10 إلى 31.2 VDC |
| التبديد الحراري | 17.39 وحدة حرارية بريطانية في الساعة (أقصى تبديد للطاقة 5.1 W عند 60 درجة مئوية) |
سرعة ناقل اللوحة الخلفية والتنفيذ الحتمي للشبكة
تتكامل وحدة 1756-IB16 مع اتصال مباشر بناقل الاتصالات عالي السرعة للوحة الخلفية في ControlLogix، مع دعم بث البيانات بنموذج المنتج/المستهلك عبر شبكات EtherNet/IP الحتمية. تستخدم كل قناة من قنوات الإدخال الـ16 من نوع الغرق عزلًا بصريًا لفصل تقلبات الجهد في الجانب الميداني عن شبكات منطق اللوحة الخلفية. وتتضمن البرامج الثابتة المدمجة التحقق القابل للتهيئة باستخدام فحص التكرار الدوري (CRC)، وفترات أخذ عينات في الوقت الحقيقي (RTS) القابلة للتعريف من المستخدم، وأزمنة مرشح إدخال قابلة للبرمجة لتحسين سلامة الإشارة عبر ترتيبات هياكل الإدخال/الإخراج عالية الكثافة.
الأسئلة الشائعة
س: هل يمكن تركيب وحدة 1756-IB16 أو إزالتها بينما يكون هيكل ControlLogix موصولًا بالطاقة؟
ج: نعم، تدعم وحدة 1756-IB16 الإزالة والإدخال أثناء وجود الطاقة (RIUP)، ما يتيح للمهندسين الميدانيين استبدال الوحدة دون التأثير في سرعة اتصالات ناقل اللوحة الخلفية للهيكل أو الوحدات التشغيلية المجاورة.
س: ما خيارات كتلة الأطراف القابلة للإزالة (RTB) المتوافقة مع 1756-IB16؟
ج: تتطلب الوحدة كتلة أطراف قابلة للإزالة ذات 20 سنًا، وتحديدًا 1756-TBCH (مشبك قفصي) أو 1756-TBNH (مشبك زنبركي)، ويجب طلبها بشكل منفصل.
إرشادات التركيب الميداني
- إدخال الهيكل والمحاذاة الميكانيكية: حاذِ لوحة دوائر الوحدة مع قضبان التوجيه العلوية والسفلية للهيكل في الفتحة المستهدفة. أدخل الوحدة بثبات في موصل اللوحة الخلفية للهيكل حتى تستقر لساني الوحدة العلوي والسفلي بإحكام في موضعهما.
- توصيلات كتلة الأطراف القابلة للإزالة (RTB): صِل المداخل الميدانية بكتلة الأطراف ذات 20 سنًا باستخدام موصلات ضمن نطاق مقطع 0.33 إلى 2.1 مم² (من 22 إلى 14 AWG). تأكد من تمرير أسلاك الإشارة بعيدًا عن خطوط طاقة التيار المتردد لتقليل الضوضاء المستحثة.
- التدريع والتأريض: وصّل جميع أسلاك تصريف الكابلات الميدانية بقضيب ناقل التأريض المركزي في الحاوية. تحقق من توصيل هيكل ControlLogix مباشرة بالأرضي الوقائي (PE) باستخدام ضفيرة نحاسية سميكة لضمان التشغيل السليم لدوائر كبت الضوضاء الداخلية.
