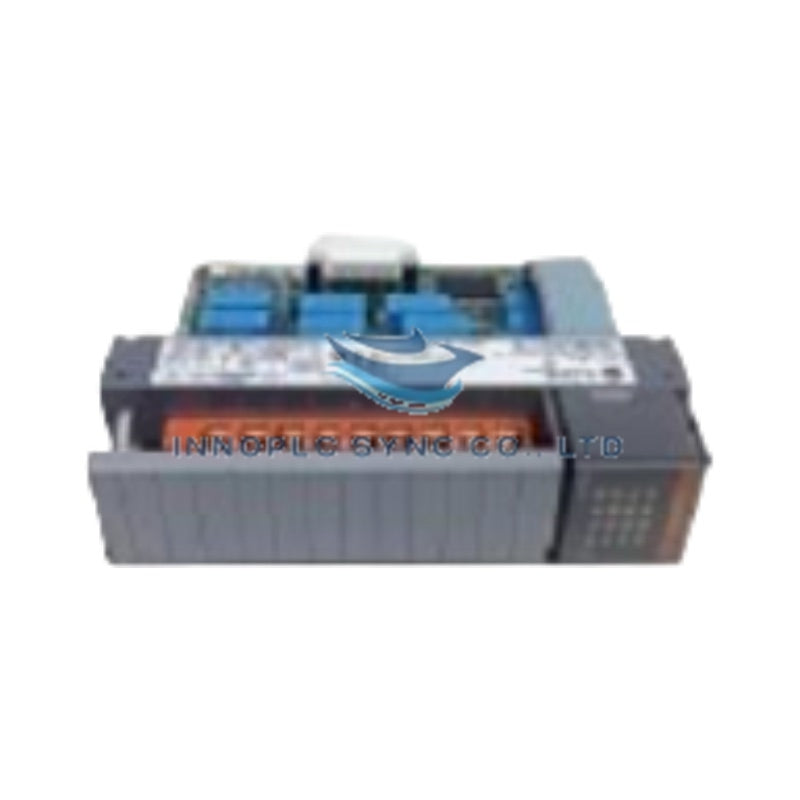

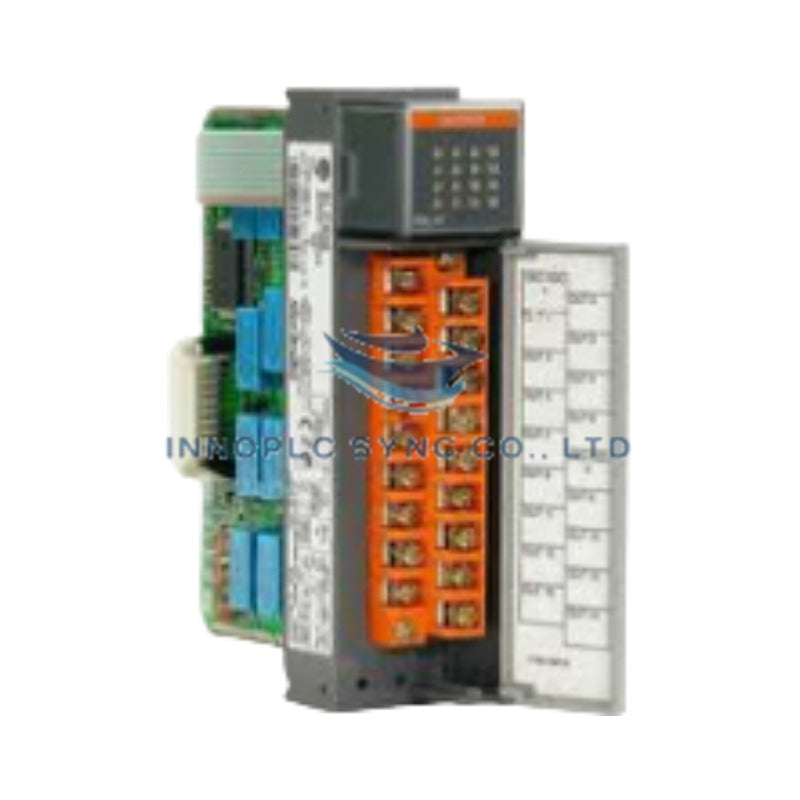

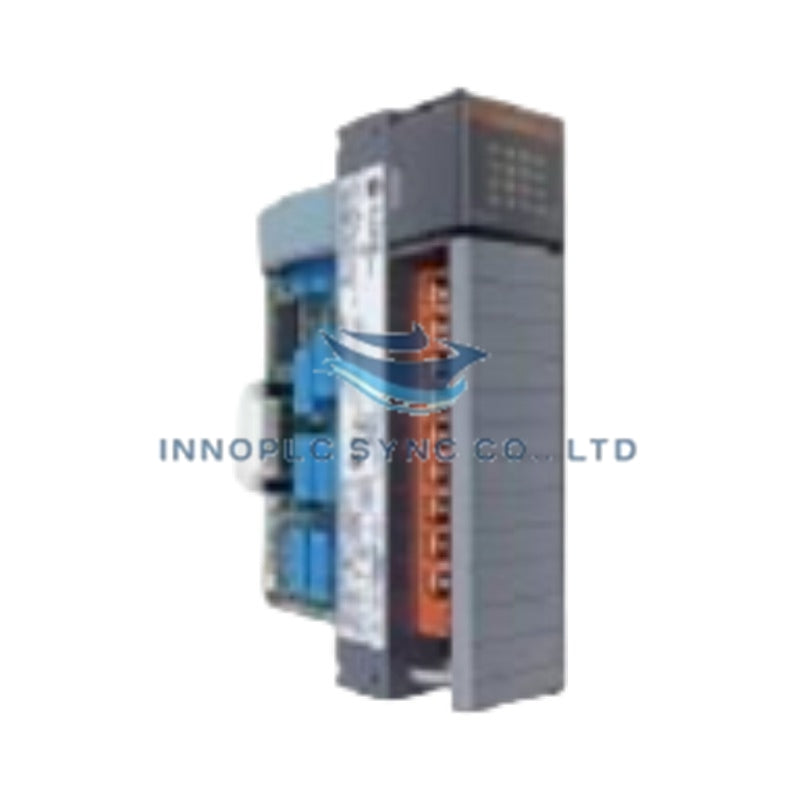

وحدة خرج المرحّل Allen-Bradley 1746-OW16
مهيّأ لتبديل أحمال التيار المتردد/المستمر المنفصلة في بيئات هياكل SLC 500، يوفّر Allen-Bradley 1746-OW16 ( وحدة الخرج الرقمية 1746-OW16 ) تنفيذًا ماديًا/كهربائيًا مباشرًا. ويتعامل مع 16 قناة خرج مرحل كهروميكانيكية مفتوحة عادةً (N.O.) موزعة على نقطتي توصيل مشتركتين معزولتين. وتوجّه الوحدة إشارات التحكم مباشرةً من منطق الناقل الخلفي SLC 500 إلى الملفات اللولبية والموصلات والمؤشرات وبادئات تشغيل المحركات، من دون الحاجة إلى مرحلات وسيطة.
المواصفات hardware
| المعامل | المواصفة |
|---|---|
| الطراز | 1746-OW16 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.06 رطل (0.48 كجم) |
| الأبعاد | وحدة قياسية أحادية الفتحة لـ SLC 500 |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | الحد الأدنى للقدرة: 5.17 W (0.033 W لكل نقطة) |
| تيار الناقل الخلفي | 0.170 A عند 5 VDC / 0.180 A عند 24 VDC |
| عدد المخارج | 16 قناة مرحل مفتوحة عادةً (N.O.) |
| تجميع القنوات | مجموعتان معزولتان (8 نقاط لكل نقطة توصيل مشتركة) |
| جهد التشغيل | من 5 إلى 125 VDC / من 5 إلى 265 VAC |
| الحد الأدنى لتيار الحمل | 10 mA عند 5 VDC |
| تصنيف التيار المستمر | 16.0 A AC إجماليًا (8.0 A لكل مجموعة مشتركة) |
| تسرّب حالة إيقاف التشغيل | 0.0 mA |
| تأخير الإشارة (حمل مقاومي) | تأخير التشغيل: 10 ms؛ تأخير الإيقاف: 10 ms |
ناقل الناقل الخلفي والتحكم الحتمي في الخرج
تتصل 1746-OW16 بناقل الناقل الخلفي المتوازي لـ SLC 500، وتتلقى تحديثات حالة بتات الخرج مباشرةً من جدول صورة المعالج خلال كل دورة مسح. وتضم الوحدة عزلًا ضوئيًا بين دوائر منطق الناقل الخلفي وملامسات الجانب الميداني، ما يحمي المعالجات الداخلية من نبضات التبديل العابرة. وتُثبّت حالات بتات الخرج المنفصلة بصورة حتمية، مع الحفاظ على توافق ذاكرة الفلاش في البرنامج الثابت وسرعات تبديل متوقعة عبر جميع تكوينات رفوف SLC 500.
الأسئلة الشائعة
س: ما متطلبات تيار الناقل الخلفي لوحدة المرحل 1746-OW16؟
ج: تسحب الوحدة 0.170 A عند 5 VDC و0.180 A عند 24 VDC مباشرةً من ناقل الناقل الخلفي لمصدر طاقة رف SLC 500.
س: هل يمكن لوحدة 1746-OW16 تبديل جهود التيار المتردد والمستمر معًا؟
ج: نعم، لأن المخارج الـ16 مقسمة إلى مجموعتين معزولتين كهربائيًا، تضم كل منهما 8 نقاط، ويمكن لكل نقطة توصيل مشتركة في المجموعة أن تعمل على مصدر جهد ميداني منفصل للتيار المتردد أو المستمر ضمن حدود التشغيل المصنفة (5-125 VDC / 5-265 VAC).
إرشادات التركيب الميداني
- عزل الطاقة: افصل طاقة الناقل الخلفي للنظام وطاقة أحمال المجال الخارجية قبل إدخال الوحدة إلى رف SLC 500 أو إخراجها منه.
- محاذاة فتحة الوحدة: أدخل الوحدة بإحكام في فتحة الهيكل المخصصة لـ SLC 500 حتى تثبت مشابك التثبيت العلوية والسفلية في مكانها.
- كتلة أطراف توصيل الأسلاك الميدانية: صِل موصلات المجال بكتلة الأطراف القابلة للإزالة 1746 (RTB). وتأكد من توصيل مجموعتي النقاط الثماني بأطرافهما المشتركة المناسبة (VAC/VDC COM 0 وCOM 1).
- حماية تحديد التيار: ركّب مصهرات خارجية سريعة الاستجابة لكل طرف مشترك للمجموعة لحماية ملامسات المرحل من أضرار زيادة التيار وقصر الدائرة (بحد أقصى 8.0 A لكل طرف مشترك).
- كبت الأحمال الحثية: ركّب كابتات زيادة جهد خارجية (MOVs أو ثنائيات ارتدادية) على طرفي الأحمال الحثية الميدانية لمنع تقوس الملامسات والتداخل الكهرومغناطيسي.
