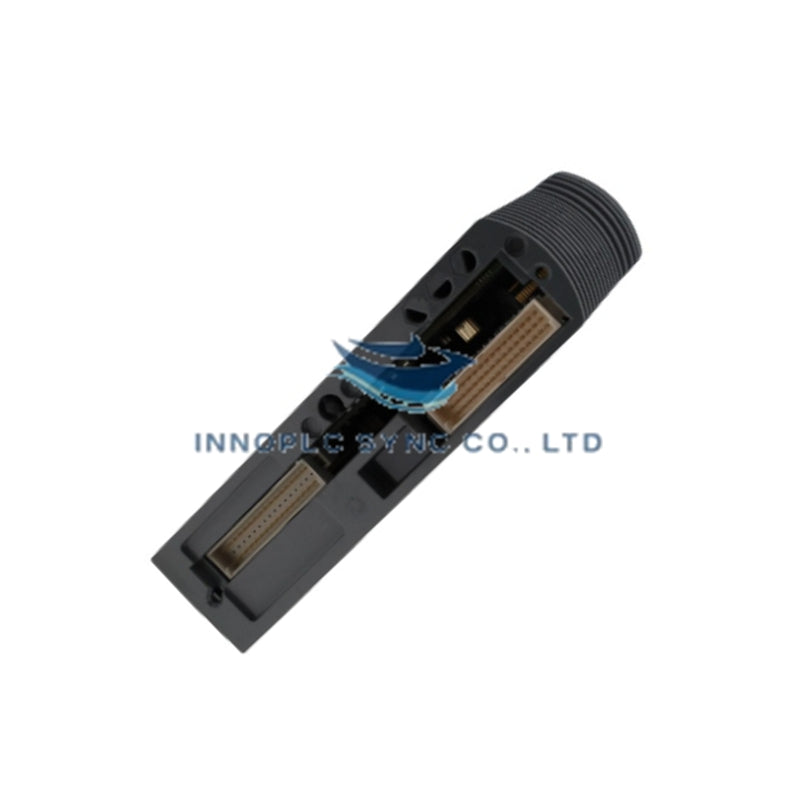

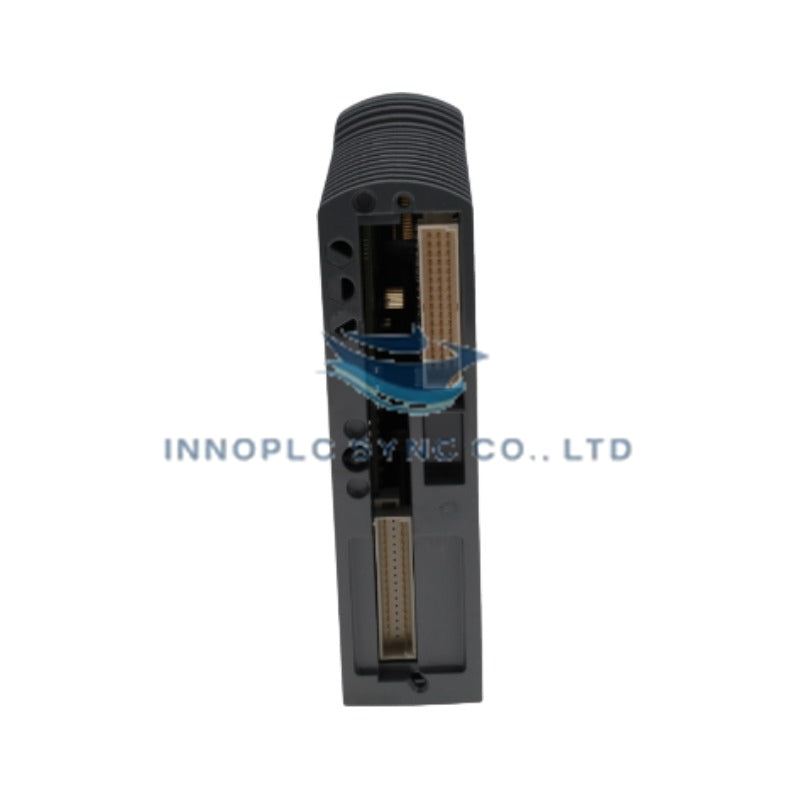

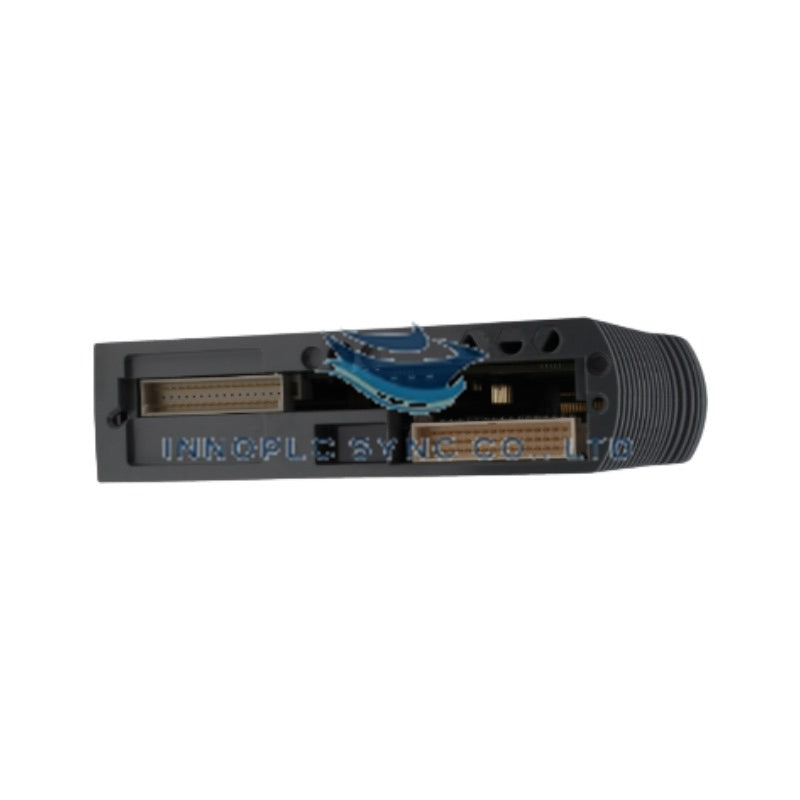

وحدة إدخال رقمية زائدة من Allen-Bradley طراز 1715-IB16D

SKU: 1715-IB16D

Manufacturer: Allen-Bradley
Product No.: 1715-IB16D
Condition：في الأوراق المالية
Product Type: وحدات الإدخال الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

تم تكوين Allen-Bradley 1715-IB16D (وحدة الإدخال الرقمي 1715-IB16D) لاكتساب الإشارات المنفصلة بجهد 24 VDC مع التوافرية العالية ضمن معماريات السلامة الصناعية وتحمل الأعطال، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. ويقيّم 16 قناة ميدانية عبر طوبولوجيات ناقل خلفي مزدوجة التكرار، وينفذ تشخيصات الخط الفورية ومراقبة العتبات لمنع انقطاعات حلقات التحكم في منصات العمليات الحرجة.

تفصيل اللاحقة ومصفوفة الطرازات

رقم الجزء الأساسي	مجموعة التوصيل	تصنيف عزل القنوات	طوبولوجيا التطبيق
1715-IB16D	1715-TASIB16D	0 V مستمر (لا يوجد عزل بين القنوات)	أحادي / حلقات ميدانية غير معزولة
1715-IB16D	1715-TADIB16D	50 V مستمر (عزل جلفاني بين القنوات)	مزدوج / حلقات ميدانية معزولة

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	1715-IB16D
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة
الوزن	0.44 lbs (0.20 kg) / 360 g
الأبعاد	166 x 42 x 118 mm (6.5 x 1.625 x 4.625 in.)
درجة حرارة التشغيل	-25 إلى +70 deg C (-13 إلى +158 deg F)
استهلاك الطاقة	تبديد طاقة بحد أقصى 4.0 W؛ تيار الناقل الخلفي 260 mA
الجهد الاسمي	24 VDC
نطاق جهد الإدخال	18 إلى 32 VDC
عدد القنوات	16 نقطة إدخال منفصلة
معدل التغير الأقصى	3600 V/s
معدل الترجمة الأقصى	1/(زمن فحص التطبيق + 10 ms) Hz
مجموعات التوصيل	1715-TASIB16D / 1715-TADIB16D

تسليم الشبكة الحتمي وتوسيع كثافة الإدخال والإخراج

يعمل هذا الجهاز داخل خزائن التحكم عالية الكثافة، ويوسع كثافة إدخال وإخراج النظام من خلال سرعة اتصال ناقل اللوحة الخلفية واتصال EtherNet/IP الحتمي. وتتم مزامنة حالات القنوات الفورية، وأعلام أعطال المجال، وتشخيصات مراقبة المهلة الداخلية دوريًا عبر محولات المعالجات المتكررة، من دون التأثير في أداء فحص الشبكة. وتتيح توافقية وميض البرنامج الثابت تحديثات سلسة للوحدة أثناء الاتصال، مع الحفاظ على التنفيذ المستمر عبر نقاط الإدخال الست عشرة خلال عمليات تسليم وحدة التحكم النشطة.

الأسئلة الشائعة

س: ما الذي يحدد أداء عزل القنوات في الوحدة 1715-IB16D؟

ج: يعتمد العزل بين القنوات بالكامل على مجموعة قاعدة التوصيل المركبة. يوفر تركيب مجموعة التوصيل 1715-TASIB16D عزلًا أساسيًا بين الإدخال والإخراج والناقل الخلفي من دون فصل فردي للمنافذ، بينما توفر مجموعة 1715-TADIB16D عزلًا جلفانيًا مستمرًا بجهد 50 V بين المنافذ الميدانية الفردية.

س: هل يمكن استبدال الوحدة 1715-IB16D من دون فصل طاقة المجال؟

ج: نعم، في التكوين المزدوج المتكرر، تدعم الوحدة الإزالة والاستبدال أثناء التشغيل وتحت الجهد (RIUP). تنتقل معالجة الإشارات إلى الوحدة المزدوجة المجاورة على اللوحة الأساسية من دون فقدان المدخلات الميدانية النشطة أو مقاطعة حلقات فحص التحكم.

إرشادات التركيب الميداني

ركّب مجموعة اللوحة الأساسية 1715 أفقيًا داخل حاوية صناعية بدرجة حماية IP54 أو أعلى لتلبية متطلبات درجة حرارة الهواء المحيط التي تصل إلى 70 deg C.
ثبّت اللوحة الأساسية على سكة DIN مقاس 35 mm أو مباشرة على سطح لوحة باستخدام مثبتات مشدودة إلى الحدود الميكانيكية المحددة؛ وتأكد من مقاومة الصدمات حتى 25 g (على سكة DIN) أو 30 g (تثبيت على لوحة).
جرّد أسلاك الإشارة النحاسية (22 إلى 16 AWG / 0.33 إلى 1.5 mm2، بتصنيف لا يقل عن 85 deg C) وشد مسامير أطراف اللوحة الأساسية إلى 0.5 N-m.
وجّه كابلات الإدخال الرقمي الميداني بجهد 24 VDC بعيدًا عن موصلات التيار المتردد عالي الجهد وخطوط خرج محركات VFD للحد من التداخل العابر عالي التردد.
تأكد من أن حماية الحلقة الميدانية تتضمن مصهرات Type T بجهد 125 V وتيار 50 mA على التوالي حيث تفرض ذلك معايير سلامة تمديدات المجال الإقليمية.
