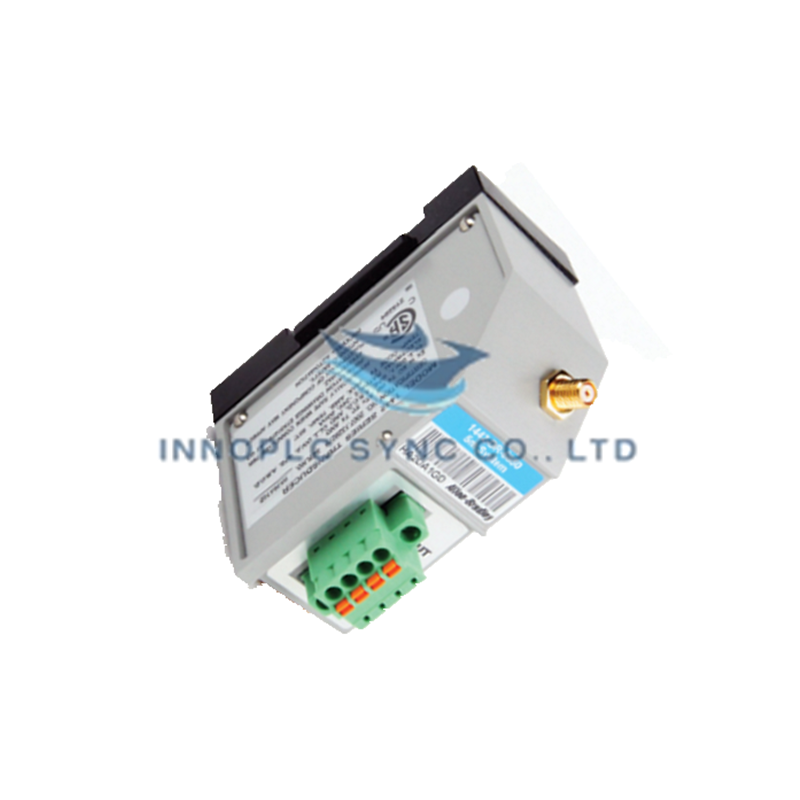

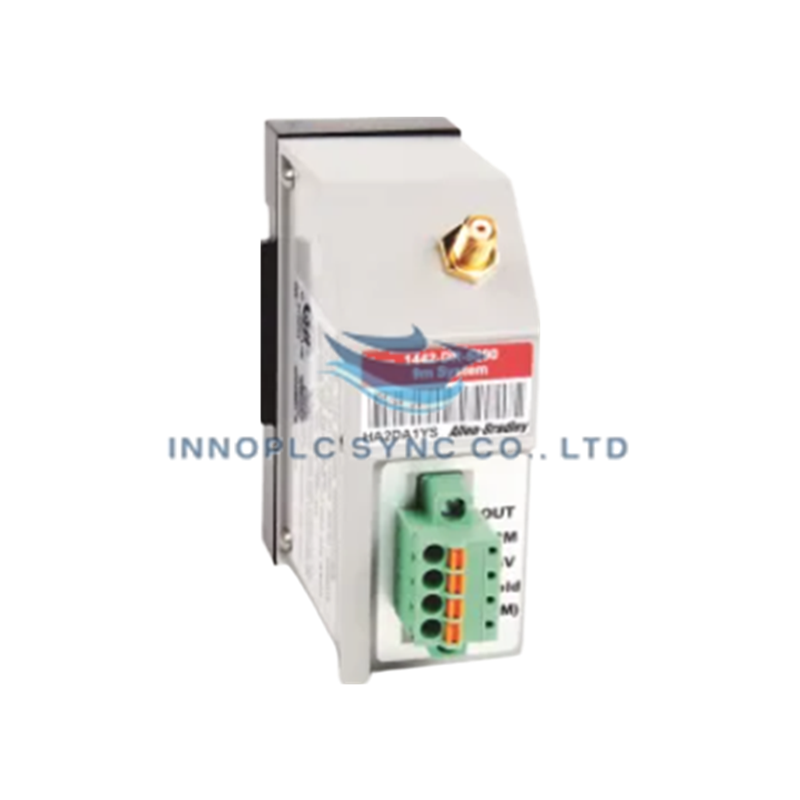

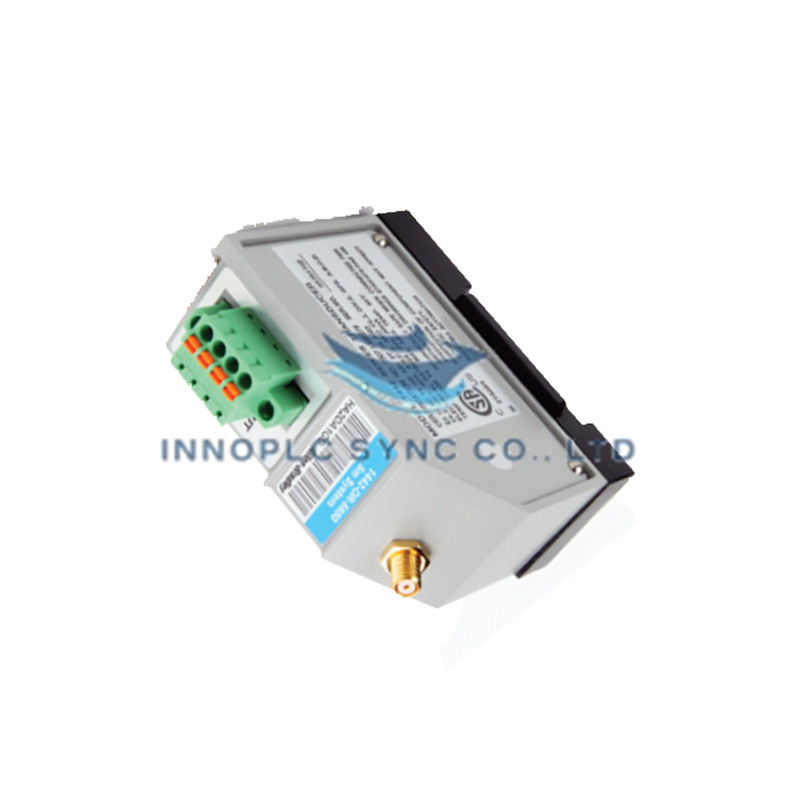

محرك التيار الدوامي Allen-Bradley 1442-DR-5850
المُهيأ لمراقبة اهتزاز العمود وإزاحته دون تلامس في شبكات حماية الآلات Allen-Bradley XM-120، يوفر Allen-Bradley 1442-DR-5850 (1442-DR-5850 مشغل التيار الدوامي) تنفيذًا ماديًا/كهربائيًا مباشرًا. ويُعدّل إشارات الإثارة RF عالية التردد عبر مجسات القرب من سلسلة 1442، محولًا تغيّرات مسافة الفجوة عن الهدف إلى مخرجات جهد تيار مستمر سالبة متناسبة لتقييم ديناميكيات الدوار.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1442-DR-5850 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | كتلة المشغل: نحو 200 غ (7.0 أونصة) |
| الأبعاد | هيكل مشغل مدمج للتركيب على سكة DIN / لوحة تثبيت |
| درجة حرارة التشغيل | نطاق درجات حرارة صناعي قياسي |
| استهلاك الطاقة | سحب تيار أقصى قدره -15 mA (مع حمل 10 kohm) |
| مصدر الطاقة | -24 VDC اسمي |
| هدف المعايرة | سطح فولاذي مستوٍ من AISI 4140 (JIS SCM440) |
| أقصى جهد خرج | -23 VDC |
| جهد الخرج غير الطبيعي | -0.6 VDC (يشير إلى حالة OPEN / SHORT في المجس أو المستشعر) |
| ضوضاء الخرج | 20 mV من القمة إلى القمة + ضوضاء مصدر الطاقة |
| عزل المشغل | 50 V مستمر (نوع العزل الأساسي، بين الأطراف ولوحة التثبيت) |
| مقاومة العزل | >= 100 Mohm عند 500 VDC بين الأطراف ولوحة التثبيت |
| طول كابل النظام | 5 m أو 9 m (16.40 قدم أو 29.53 قدم) اسمي |
| مقاس سلك المشغل | سلك نحاسي مجدول محمي بمقطع 0.75 إلى 1.25 mm2 (18 إلى 16 AWG) |
سرعة اتصال ناقل اللوحة الخلفية وديناميكيات الدوار
من خلال التكامل السلس مع منصات مراقبة الآلات Allen-Bradley، يهيئ المشغل إشارات مجس التيار الدوامي الخام لتتبع ديناميكيات الدوار وإزاحة العمود الحرجة. ويتيح التحقق من جهد الفجوة (أهداف -10 VDC) للفنيين التأكد من صحة مسافة إبعاد المجس الميكانيكية قبل بدء تشغيل النظام. ويمنع كبت التداخل المتبادل الداخلي وترشيح الضوضاء عالية التردد تدهور الإشارة، مما يضمن بقاء سرعة اتصال ناقل اللوحة الخلفية ونقل البيانات الديناميكية مستقرين عبر وحدات المراقبة الوقائية من سلسلة 1442.
الأسئلة الشائعة
س: كيف يشير 1442-DR-5850 إلى تلف مجس التيار الدوامي أو انفصاله؟
ج: يغيّر المشغل إشارة الخرج إلى مستوى جهد غير طبيعي قدره -0.6 VDC عند اكتشاف دائرة مفتوحة أو دائرة قصيرة في المجس المتصل أو كابل التمديد.
إرشادات التركيب الميداني
- ثبّت المشغل 1442-DR-5850 بإحكام على سكة DIN مؤرضة أو لوحة تثبيت فرعية داخل خزانة الحماية.
- صِل أسلاك الطاقة الميدانية بكتلة أطراف القفل الزنبركي باستخدام سلك نحاسي مجدول محمي بمقطع 0.75 إلى 1.25 mm2 (18 إلى 16 AWG)، ومصنف لدرجة حرارة 90 deg C أو أعلى.
- صِل كابل تمديد مجس القرب الاسمي بطول 5 m أو 9 m بموصل المشغل، مع التأكد من تأريض واقي الكابل وفق قواعد التأريض من نقطة واحدة.
- اضبط خلوص طرف المجس الميكانيكي لتحقيق هدف أساسي للتحقق من جهد الفجوة (عادةً -10 VDC)، باستخدام فولاذ AISI 4140 كسطح مرجعي للمعايرة.
- تحقق من توجيه جميع أسلاك الإشارة بشكل منفصل عن تغذيات المحركات ذات الجهد العالي وكابلات خرج محرك التردد المتغير لمنع اقتران الضوضاء الكهرومغناطيسية.
