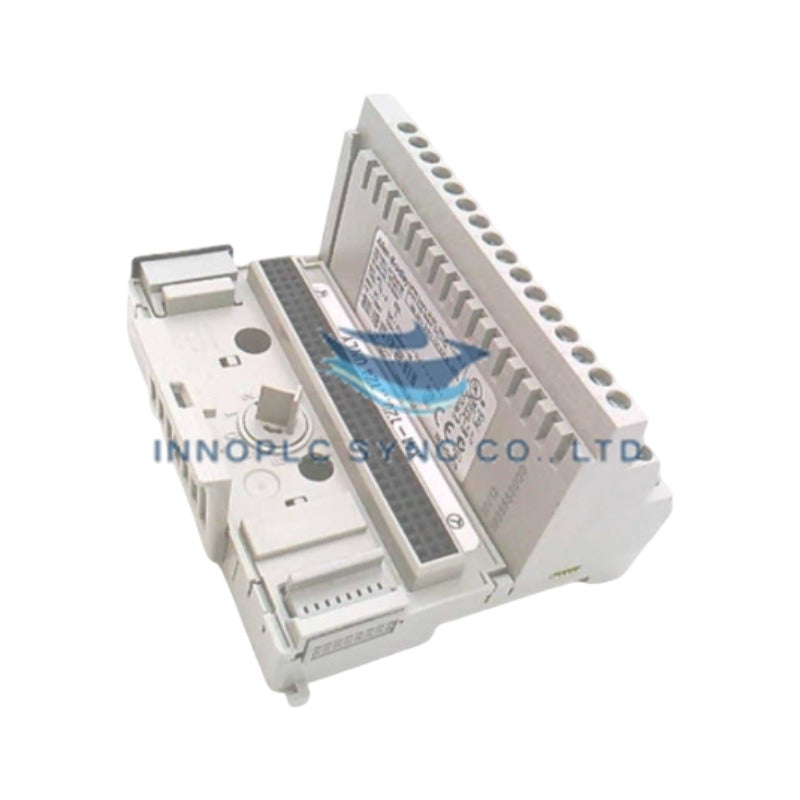

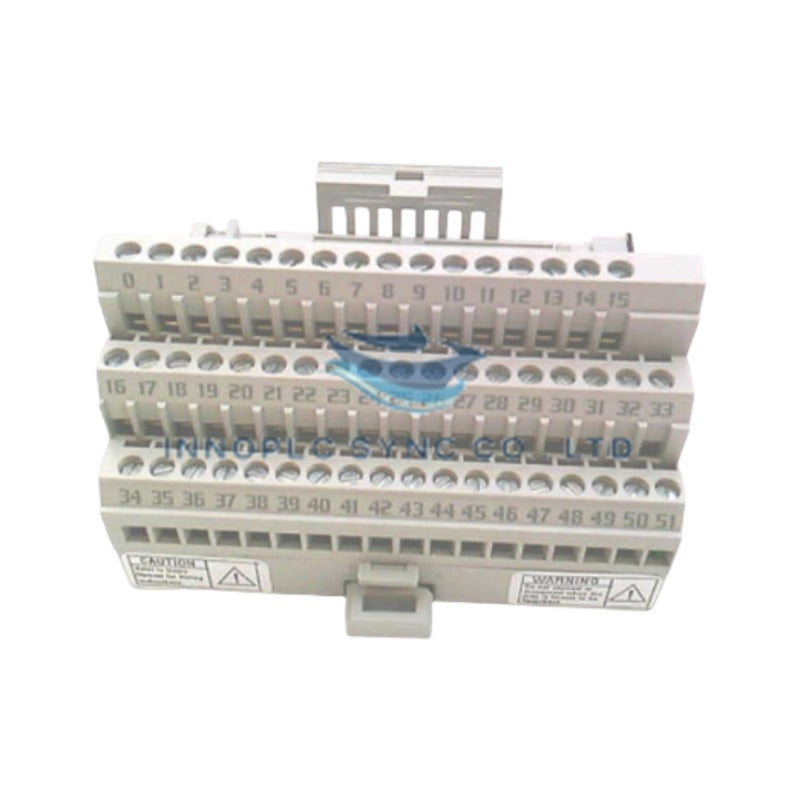

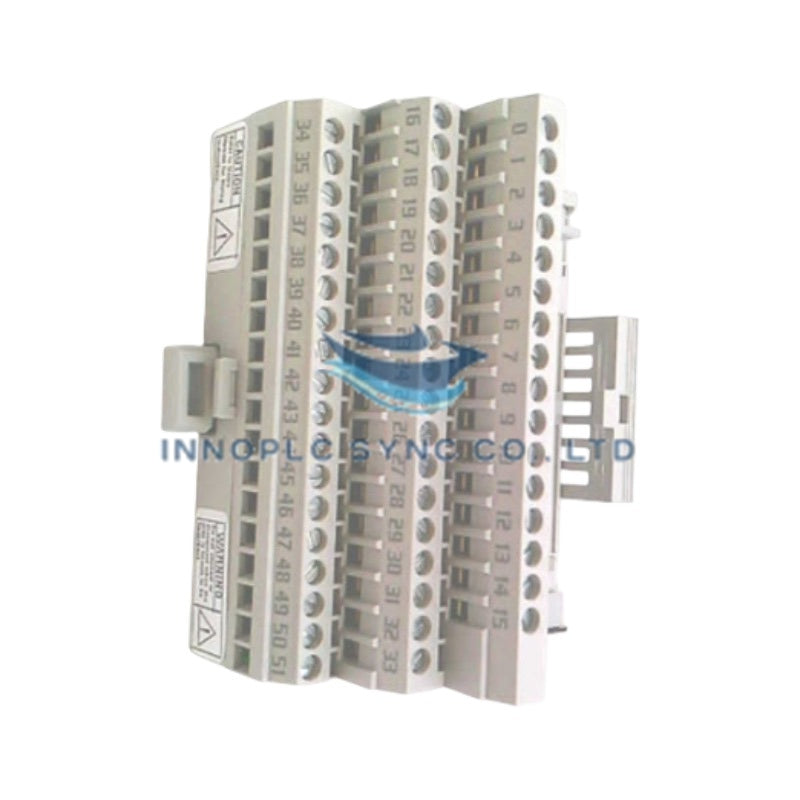

وحدة قاعدة أطراف Allen-Bradley 1440-TB-A
مصمم لتهيئة مبيت الوحدة الفعلي وإنهاء توصيلات الأسلاك الميدانية في أنظمة القياس XM من Allen-Bradley، يوفر Allen-Bradley 1440-TB-A (القاعدة الطرفية 1440-TB-A) تنفيذًا ماديًا/كهربائيًا مباشرًا. وتعمل القاعدة كقاعدة تثبيت مخصصة لوحدة قياس اللامركزية الديناميكية XM-12، إذ تنشئ ناقلات إشارات اللوحة الخلفية وتوجيه الطاقة عبر أطراف تثبيت لولبية للخدمة الشاقة. تُثبت الوحدة مباشرة على قضبان DIN قياسية مقاس 35 مم، مما يوفر مقبسًا معياريًا يتيح إدخال الوحدة وإزالتها دون التأثير في توصيلات الأسلاك الميدانية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1440-TB-A |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.31 رطل (1.05 كجم) |
| الأبعاد | أبعاد القاعدة الطرفية القياسية لسلسلة XM |
| درجة حرارة التشغيل | -20 إلى 65 درجة مئوية |
| استهلاك الطاقة | مجموعة قاعدة إنهاء سلبية |
| نوع الطرف | أطراف تثبيت لولبية |
| توافق الوحدة | وحدة قياس اللامركزية الديناميكية XM-12 |
| طريقة التثبيت | تثبيت على قضيب DIN مقاس 35 مم |
| خط النظام | سلسلة القياس الديناميكي XM من Allen-Bradley |
ناقل اللوحة الخلفية والاتصالات الحتمية
تشكل 1440-TB-A العمود الفقري الهيكلي والكهربائي لوحدة القياس الديناميكي XM-12. تنقل ناقلات الموصلات الجانبية المدمجة الطاقة وتشخيصات النظام وحركة مرور الشبكة عالية السرعة بين القواعد الطرفية XM المتجاورة دون الحاجة إلى أسلاك توصيل خارجية. وتحافظ مسارات اللوحة الخلفية المحمية على سلامة الإشارة لمدخلات اللامركزية الديناميكية الحساسة، مع الحفاظ على سرعة اتصالات ناقل اللوحة الخلفية ومنع حقن الضوضاء عالية التردد في دوائر القياس.
الأسئلة الشائعة
س: هل يتطلب استبدال وحدة XM-12 فصل الأسلاك الميدانية المتصلة بـ 1440-TB-A؟
ج: لا، إذ تحتفظ القاعدة الطرفية 1440-TB-A بجميع نهايات التوصيلات الميدانية ذات التثبيت اللولبي بشكل دائم. وتُوصل وحدة المعالجة XM-12 مباشرة بالقاعدة، ويمكن إزالتها دون لمس توصيلات حزمة الأسلاك الميدانية.
س: هل يمكن استخدام قاعدة 1440-TB-A مع وحدات أخرى من سلسلة Allen-Bradley XM إلى جانب XM-12؟
ج: إن 1440-TB-A مبرمجة ميكانيكيًا ومحددة توزيع الأطراف خصيصًا لوحدة قياس اللامركزية الديناميكية XM-12، لضمان المحاذاة الصحيحة للأطراف ومنع إدخال وحدة غير صحيحة.
إرشادات التركيب الميداني
- عزل الطاقة: تأكد من فصل مصدر الطاقة الرئيسي 24 VDC ومصادر جهد الدوائر الميدانية قبل تثبيت القاعدة الطرفية أو توصيل أسلاكها.
- التثبيت على قضيب DIN: ثبّت 1440-TB-A بإحكام على قضيب DIN مقاس 35 مم، وتحقق من تعشيق مزلاج قضيب DIN المعدني بالكامل لضمان التأريض الوقائي الفعال.
- التوصيل بين القواعد: حرّك القواعد الطرفية XM المتجاورة معًا على قضيب DIN لتعشيق موصلات اللوحة الخلفية الجانبية، بما يضمن استمرار توجيه الطاقة والناقل.
- إنهاء الأسلاك الميدانية: جرّد أطراف الموصلات إلى الطول الموصى به وأدخلها في أطراف التثبيت اللولبية. أحكم ربط براغي الأطراف وفق قيم عزم الربط المحددة لمنع التلامسات المرتخية.
- تأريض التدريع: صِل تدريع كابلات المحولات الميدانية بأطراف التدريع المخصصة في القاعدة، مع ضمان التأريض من نقطة واحدة لتجنب حلقات التأريض.
